MEGA Sicherungshalter IN-LINE M8 12V 24V einzeln | MTA MegaVAL

MEGA Sicherungshalter IN-LINE M8 12V 24V einzeln | MTA MegaVAL

Artikelnummer: 01410
GTIN: 0685293953297
HAN: 0300380
Kategorie: Mega (MEGA/MegaVAL/BF2/MegaCompact)
Hersteller: MTA

4,99 €

4,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

Der MegaVAL-Sicherungshalter von MTA in IN-LINE-Bauform nimmt MegaVAL-, MEGA- und BF2-Sicherungen auf und sitzt ohne Montageplatte direkt in der Leitung. Die Kabelenden werden mit Ringkabelschuhen versehen und auf die beiden M8-Bolzen geschraubt, die Sicherung liegt dazwischen.

Vorgesehen ist er für Kabelquerschnitte von 10 bis 35 mm² und für 12V- und 24V-Gleichstromsysteme bis 32 V DC.

Technische Daten:

Hersteller: MTA
Herstellernummer: 0300380
Serie: MegaVAL
Typ: Sicherungshalter, IN-LINE Sicherungshalter, Sicherungsdose, Hochstrom-Sicherungshalter, KFZ Sicherungshalter
Bauform: IN-LINE, ohne Montageplatte in der Leitung sitzend
Aufnahme: MegaVAL-, MEGA- und BF2-Sicherungen
Sicherungsplätze: 1
Passende Sicherungsmaße: 68,6 mm Länge
Nennspannung: 32 V DC
Geeignet für: 12V- und 24V-Gleichstromsysteme
Anschluss: 2 × Schraube M8
Kabelquerschnitt: 10 bis 35 mm²
Schutzart: IP20
Gehäusematerial: PA66-GF30 (glasfaserverstärktes Polyamid)
Farbe: Schwarz
Anzugsdrehmoment: 11 Nm ±20 %

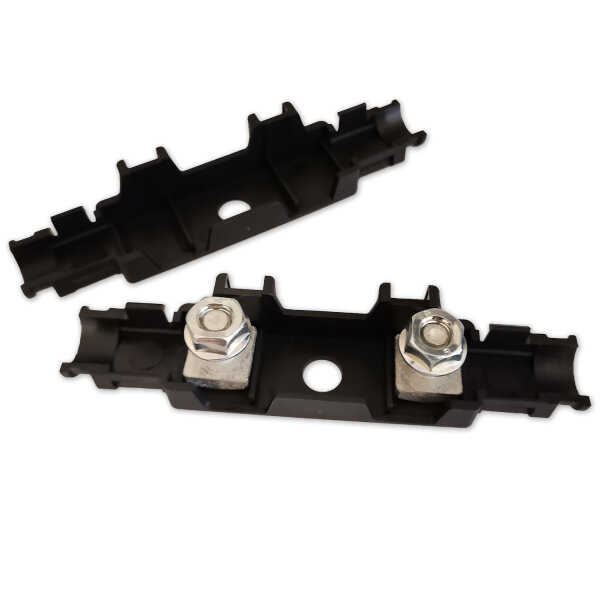

Aufbau: zwei Gehäuse-Halbschalen aus PA66-GF30, zwei M8-Schrauben und zwei selbstsichernde M8-Flanschmuttern aus Stahl
Brandverhalten: UL94 HB
Abmessungen (L×B×H): ca. 123 × 24,6 × 33,3 mm
Gewicht: ca. 73,8 g
Temperaturbereich: -40 °C bis +130 °C

Was diesen Halter auszeichnet:

IN-LINE-Bauform: braucht keine Montagefläche, der Halter sitzt in der Leitung
Zwei M8-Schraubanschlüsse für Ringkabelschuhe, ausgelegt für 10 bis 35 mm²
Nimmt die ganze MegaVAL-Reihe auf sowie baugleiche MEGA- und BF2-Sicherungen
Absicherung über die Sicherung: der Halter begrenzt den Stromkreis nicht
Gehäuse aus PA66-GF30 (glasfaserverstärktes Polyamid), Brandverhalten UL94 HB, formstabil von -40 °C bis +130 °C
Anzugsdrehmoment 11 Nm ±20 % nach Herstellerzeichnung
Schrauben, Muttern und Sicherungsstecker liegen dem Halter bei

Typische Einsatzbereiche:

Nachrüstung: Absicherung einer bestehenden Leitung ohne Umbau der Befestigung
Wohnmobil und Camper: Zweitbatterie-, Lade- und Versorgungsleitungen
Car-HiFi: Zuleitungen zu Endstufen, dort wo kein Platz für einen Sockelhalter ist
Boot und Nutzfahrzeug: Batterie- und Hauptleitungen in geschützter Einbaulage
Solar und Batteriesysteme: Niedervolt-DC-Kreise bis maximal 32 V DC

Beschreibung:

Eine Hochstromsicherung braucht einen Halter, der zur Bauform passt: Aufnahme, Lochabstand und Anschlussgewinde müssen stimmen. Dieser Halter ist für MegaVAL-, MEGA- und BF2-Sicherungen mit 68,6 mm Länge gemacht.

Der Unterschied zu Sockel- und Anreihhaltern liegt in der Montage. Diese Ausführung wird nicht auf eine Fläche geschraubt, sondern in die Leitung eingebunden: beide Kabelenden bekommen einen Ringkabelschuh, werden auf die M8-Bolzen geschraubt, und die Sicherung sitzt dazwischen. Das spart Bauraum und Befestigungspunkte, verlangt aber eine Leitungsführung, die das Gewicht des Halters trägt.

Der Halter begrenzt den Stromkreis nicht; wie hoch tatsächlich abgesichert wird, bestimmt allein die eingesetzte Sicherung. Wird später ein anderer Wert gebraucht, bleibt der Halter und nur die Sicherung wird getauscht.

Hinweise zur Auswahl und Verwendung:

Der Sicherungswert richtet sich nach der zu schützenden Leitung, nicht nach dem Halter.
Die Ringkabelschuhe müssen zum Kabelquerschnitt passen und fachgerecht gecrimpt sein.
Mit Schutzart IP20 ist der Halter für geschützte Einbaulagen vorgesehen, nicht für den Einsatz im Freien.
Nur für Gleichstromsysteme bis maximal 32 V DC. Nicht für Netzspannung oder Wechselstrom.
Vor Montage oder Sicherungswechsel die Stromversorgung vollständig trennen.
Kontaktflächen müssen sauber, trocken und frei von Korrosion sein. MTA gibt für die M8-Verbindungen 11 Nm ±20 % an; nicht fester anziehen.
Sicherungen gehören nicht zum Lieferumfang.

Sicherheits- und Warnhinweise:

Nur bestimmungsgemäß und innerhalb der angegebenen elektrischen Grenzwerte verwenden.
Der Halter ersetzt keine fachgerechte Dimensionierung von Leitungen und Stromkreisen.
Beschädigte, verformte oder thermisch verfärbte Teile nicht weiterverwenden.
Sicherung niemals überbrücken, verändern oder manipulieren.
Elektrische Arbeiten nur im spannungsfreien Zustand durchführen.

Lieferumfang:

1 × MTA MegaVAL Sicherungshalter IN-LINE mit zwei Schrauben, zwei Muttern und Sicherungsstecker

Häufige Fragen:

Was bedeutet IN-LINE?

Der Halter wird nicht auf eine Fläche geschraubt, sondern sitzt in der Leitung selbst. Beide Kabelenden werden mit Ringkabelschuhen auf die M8-Bolzen geschraubt, die Sicherung liegt dazwischen. Das ist praktisch, wo kein Befestigungspunkt zur Verfügung steht.

Welche Sicherungen passen?

MegaVAL-, MEGA- und BF2-Sicherungen mit 68,6 mm Länge. Die gesamte MegaVAL-Reihe passt, ebenso baugleiche MEGA- und BF2-Sicherungen. Sicherungen gehören nicht zum Lieferumfang.

Welchen Kabelquerschnitt kann ich anschließen?

Der Halter ist für 10 bis 35 mm² vorgesehen. Entscheidend ist, dass die verwendeten Ringkabelschuhe zum Querschnitt passen und fachgerecht gecrimpt sind.

Wodurch ist der Stromkreis abgesichert?

Allein durch die eingesetzte Sicherung. Der Halter stellt die mechanische und elektrische Verbindung her und begrenzt den Wert nicht.

Kann ich den Halter im Freien montieren?

Nein. Mit Schutzart IP20 gehört er in eine geschützte Einbaulage. Für offene Montage oder feuchte Umgebungen ist ein wasserdichter Halter vorgesehen.

Produkteigenschaft	Wert
Nennspannung:	32V
Sicherungsformat:	MEGA Sicherung MegaVAL Sicherung
Farbe:	Schwarz
Stromart:	Gleichstrom (DC)
Bohrung / Gewinde:	M8
Kontaktmaterial:	Kupfer (Cu)
Kontaktbeschichtung:	Verzinnt (Sn)
Entflammbarkeitsklasse:	UL94V-2
Gehäusematerial:	Polyamid (PA)
Schutzart:	IP20
Sicherungsgröße:	68.6mm
Produktart:	Sicherungshalter
Versandgewicht:	0,07 kg
Artikelgewicht:	0,07 kg
Inhalt:	1,00 Stück
