ATO / ATC Sicherungshalter | 32V 20A IP20 | anreihbar | MTA

ATO / ATC Sicherungshalter | 32V 20A IP20 | anreihbar | MTA

Artikelnummer: 01590
GTIN: 0725844096711
HAN: 0100351
Kategorie: Standard (ATO/ATC/UniVAL)
Hersteller: MTA

1,49 €

1,49 € pro 1 Stück

inkl. 19% USt. , zzgl.

322 Stück Auf Lager
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

ATO / ATC Sicherungshalter | Flachstecksicherungshalter für KFZ 12V / 24V | 32V 20A | anreihbar

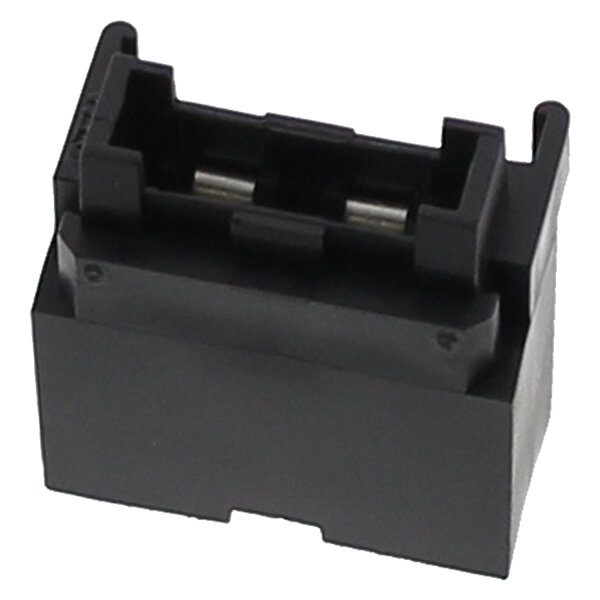

Dieser kompakte ATO / ATC Sicherungshalter ist für KFZ-Flachstecksicherungen mit 19 mm Baugröße ausgelegt. Er passt für ATO, ATC und UniVAL® Sicherungen und eignet sich für 12 V und 24 V DC-Bordnetze in Fahrzeugen, Wohnmobilen, Booten, Maschinen und kompakten Niedervolt-Verteilungen.

Durch die anreihbare Bauform lassen sich mehrere Sicherungshalter nebeneinander zu einer kleinen Sicherungsleiste kombinieren. Die offene Bauweise eignet sich besonders für geschützte Einbaubereiche, in denen einzelne Stromkreise kompakt und übersichtlich abgesichert werden sollen.

Technische Daten:

Artikel: ATO Sicherungshalter, ATC Sicherungshalter, KFZ Sicherungshalter, Flachstecksicherungshalter, Flachstecksicherung Halter, Sicherungssockel, Sicherungsmodul, anreihbarer Sicherungshalter
Hersteller: MTA
System: UniVAL®
Herstellernummer: 0300351/10 Sicherungshalter mit Terminals
Sicherungstyp: UniVAL®, ATO, ATC, Flachstecksicherung
Sicherungsgröße: 19 mm
Anzahl Steckplätze: 1
Nennspannung: 32 V DC
Dauerstrom: 20 A
Schutzart: IP20 nach IEC 529
Anschluss: 2 x 6,3 mm Flachsteckanschluss unten
Kontaktmaterial: Bronze / CuSn
Kontaktbeschichtung: verzinnt / Sn
Gehäusematerial: Polyamid PA66
Farbe Gehäuse: Schwarz
Maße Sicherungshalter: ca. 29,6 x 27 x 24,4 mm
Toleranzen: ± 0,5 mm
Betriebstemperatur: -40 °C bis +100 °C
Befestigung: anreihbare Montage im Modulverbund, Befestigung über passendes Systemzubehör möglich

Was diesen Sicherungshalter praktisch macht:

Für ATO und ATC Sicherungen: passend für gängige KFZ-Flachstecksicherungen mit 19 mm Baugröße
Für 12 V und 24 V Bordnetze: geeignet für DC-Anwendungen bis 32 V in Fahrzeugen, Campern, Booten und Maschinen
Anreihbare Bauform: mehrere Halter können zu einer kompakten Sicherungsverteilung kombiniert werden
Kompaktes Format: geeignet für kleine Stromkreise, Nachrüstungen und beengte Einbauorte
Direkter Zugriff auf die Sicherung: praktisch, wenn Sicherungen in geschützten Einbaupositionen schnell geprüft oder gewechselt werden sollen
Verzinnte CuSn-Kontakte: solide Kontaktierung für DC-Anwendungen bis 20 A Dauerstrom

Typische Einsatzbereiche:

KFZ und Nutzfahrzeuge: Absicherung von Zusatzverbrauchern, Beleuchtung, Steuerleitungen und Nachrüstungen
Wohnmobil und Camper: kompakte Sicherung für 12 V Verbraucher, Bordelektrik, Zusatzgeräte und kleine DC-Verteilungen
Anhänger und Sonderfahrzeuge: Absicherung einzelner Stromkreise in geschützten Einbaubereichen
Boot und Marine: für geschützte 12 V und 24 V Einbauorte innerhalb trockener Bordelektrik-Bereiche
Maschinen und Steuertechnik: Sicherung kleiner DC-Stromkreise bis 32 V
DIY und Prototypenbau: sauberer Sicherungshalter für kompakte Niedervolt-Projekte

Beschreibung:

Der ATO / ATC Sicherungshalter ist eine kompakte Lösung zur Absicherung einzelner DC-Stromkreise mit Flachstecksicherungen. Er nimmt 19 mm ATO, ATC und UniVAL® Sicherungen auf und ist für Systeme bis 32 V DC und 20 A Dauerstrom ausgelegt.

Die Bauform ist besonders praktisch, wenn mehrere Stromkreise nebeneinander abgesichert werden sollen. Durch die anreihbare Konstruktion können mehrere Halter zu einem modularen Sicherungsblock aufgebaut werden.

Das schwarze PA66-Gehäuse und die verzinnten Bronze-Kontakte machen den Halter zu einer sauberen Lösung für Fahrzeugtechnik, Camper-Ausbau, Maschinenbau und andere geschützte Niedervolt-Anwendungen. Die Sicherung bleibt frei zugänglich und kann bei Bedarf schnell kontrolliert oder gewechselt werden.

Wichtige Hinweise zur Verwendung:

Nur für ATO, ATC und UniVAL® Flachstecksicherungen mit 19 mm Baugröße verwenden
Der maximale Dauerstrom von 20 A darf nicht überschritten werden
Sicherungswert immer passend zu Leitung, Verbraucher und Einbausituation auswählen
Ein höherer Sicherungswert ersetzt keine ausreichende Auslegung von Leitung, Kontaktierung und Halter
Nur für DC-Systeme bis 32 V geeignet
Montage und Anschluss nur im spannungsfreien Zustand durchführen
IP20: nur in trockenen, geschützten Einbaubereichen verwenden
Bei anreihbarer Montage auf festen Sitz und saubere Kontaktierung achten

Kompatible Systemteile und Zubehör:

Teilenummer	Bezeichnung
0300351/10	Sicherungshalter mit Terminals
0100359 / 0300359	Transparenter Deckel
0100352 / 0300352	Halterplatte
0300354	Sicherungshalter ohne Terminals
0300357	Verriegelung
0100358 / 0300358	Sicherungszange
1107501 / 1907501	Flachsteckhülse zu Flachstecker
1107900 / 1707900	Flachsteckhülse 0,5 - 1,5 mm²
1707902	Flachsteckhülse 2 - 3 mm²
1107901 / 1707901	Flachsteckhülse 4 - 6 mm²

Sicherheits- und Warnhinweise:

Achtung: Sicherungen sind nicht im Lieferumfang enthalten
Achtung: Deckel und Halterplatte sind nicht im Lieferumfang enthalten
Nur für DC-Systeme bis 32 V verwenden
Nicht überbrücken, manipulieren oder mit ungeeigneten Sicherungen verwenden
Beschädigte Halter oder Kontakte nicht weiterverwenden
Nicht in feuchten, ungeschützten oder explosionsgefährdeten Bereichen einsetzen
Kontaktstellen regelmäßig auf festen Sitz, Erwärmung und Korrosion prüfen
Von Kindern fernhalten, Kleinteile können verschluckt werden

Lieferumfang:

1 x ATO / ATC / UniVAL® Sicherungshalter, anreihbar, 32 V, 20 A Dauerstrom

Häufige Fragen:

Passt der Sicherungshalter für normale ATO / ATC KFZ-Flachstecksicherungen?

Ja, der Sicherungshalter ist für ATO, ATC und UniVAL® Flachstecksicherungen mit 19 mm Baugröße ausgelegt. Mini-, Midi-, Maxi- oder MEGA-Sicherungen passen nicht.

Sind Sicherungen im Lieferumfang enthalten?

Nein, Sicherungen sind nicht enthalten. Der passende Sicherungswert muss zur Leitung, zum Verbraucher und zur zulässigen Belastung des Sicherungshalters passen.

Sind Deckel und Halterplatte enthalten?

Nein, bei dieser Variante wird nur der Sicherungshalter geliefert. Deckel und Halterplatte sind nicht im Lieferumfang enthalten.

Warum ist der Sicherungshalter mit 20 A angegeben, obwohl es ATO / ATC Sicherungen mit höheren Werten gibt?

Die 20 A beziehen sich auf den zulässigen Dauerstrom des Sicherungshalters. Auch wenn ATO / ATC Sicherungen mit höheren Nennwerten erhältlich sind, darf dieser Halter dauerhaft nicht über 20 A belastet werden.

Kann ich mehrere Sicherungshalter zu einer Sicherungsleiste kombinieren?

Ja, der Halter ist anreihbar. Dadurch lassen sich mehrere einzelne Sicherungshalter nebeneinander zu einer kompakten Sicherungsverteilung für mehrere Stromkreise aufbauen.

Ist der Sicherungshalter für den Motorraum oder Außenbereich geeignet?

Nur in geschützten Bereichen. Der Sicherungshalter hat Schutzart IP20 und ist daher nicht wasserdicht. Für Feuchtigkeit, Spritzwasser oder offene Außenmontage sollte ein entsprechend geschützter Sicherungshalter verwendet werden.

Für welche Bordnetze ist der Halter geeignet?

Der Sicherungshalter ist für DC-Systeme bis 32 V ausgelegt und damit für typische 12 V und 24 V Bordnetze geeignet.

Produkteigenschaft	Wert
Nennspannung:	32V
Stromart:	Gleichstrom (DC)
Sicherungsgröße:	19mm
Produktart:	Sicherungshalter
Versandgewicht:	0,01 kg
Artikelgewicht:	0,01 kg
Inhalt:	1,00 Stück
