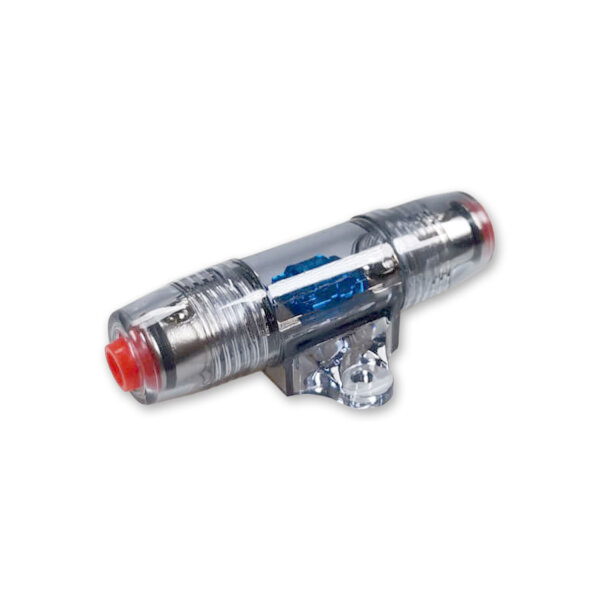

MINI-ANL Sicherungshalter spritzwassergeschützt 12V 24V M5 30mm MIDI

MINI-ANL Sicherungshalter spritzwassergeschützt 12V 24V M5 30mm MIDI

Artikelnummer: 00702
GTIN: 0685293955031
HAN: FH-MIDI-01
Kategorie: Streifensicherungssets (MIDI, MEGA, MegaCompact, ANL)
Hersteller: Impulse Innovation

4,99 €

4,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Knapper Lagerbestand
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

Der Mini-ANL Sicherungshalter in der Ausführung spritzwassergeschützt nimmt eine Mini-ANL oder MIDI Sicherung auf und wird über Schraubanschlüsse in den Stromkreis eingebunden. Vorgesehen ist er für 12V- und 24V-Gleichstromsysteme bis 32 V DC.

Geliefert wird der Halter ohne Sicherung. Sie wird passend zum abzusichernden Stromkreis gewählt.

Technische Daten:

Herstellernummer: FH-MIDI-01
Typ: Sicherungshalter, Sicherungsgehäuse, Sicherungssockel, KFZ Sicherungshalter
Ausführung: spritzwassergeschützt
Bestückung: 1 × Mini-ANL oder MIDI Sicherung
Aufnahme: Mini-ANL und MIDI Sicherungen mit 30 mm Lochabstand
Anschlussart: Schraubanschluss
Kabelquerschnitt: 10–20 mm² (AWG 8–6)
Nennspannung: 32 V DC
Gehäusematerial: Temperaturbeständiger, schlagfester Kunststoff
Farbe: Transparent
Kontaktmaterial: Nickel-Zink-Legierung
Verschluss: Schraubdeckel mit Dichtungsringen
Abmessungen (L×B×H): ca. 90 × 47 × 31 mm

Was diesen Halter auszeichnet:

Spritzwassergeschützt: die Bauform bestimmt, wo er sitzen darf
10–20 mm² (AWG 8–6): Schraubanschlüsse für übliche Batterie- und Versorgungsleitungen
30 mm Lochabstand: nimmt Mini-ANL und MIDI Sicherungen auf
Für 12V und 24V: einsetzbar in Gleichstromsystemen bis maximal 32 V DC

Typische Einsatzbereiche:

Batterie und Zweitbatterie: Hauptabsicherung entsprechend dimensionierter Leitungen
Wohnmobil und Camper: Bordelektrik, Ladegeräte und Versorgungsleitungen
Boot und Marine: abgesicherte 12V- und 24V-Stromkreise
Solar- und Inselanlagen: Absicherung zwischen Batterie, Laderegler und Wechselrichter
Car-HiFi: Absicherung der Versorgungsleitung zu Endstufen
Fahrzeugausbau: definierter Sicherungspunkt statt fliegender Verbindung

Beschreibung:

Ein Sicherungshalter gibt die Bauform vor: Aufnahme, Lochabstand und Anschluss müssen zur Sicherung passen. Dieser Halter ist für Mini-ANL und MIDI Sicherungen mit 30 mm Lochabstand gemacht.

Eine Stromangabe zum Halter gibt es nicht. Abgesichert wird der Stromkreis allein durch die eingesetzte Sicherung; welcher Wert erforderlich ist, richtet sich nach Leitungsquerschnitt, zulässiger Strombelastbarkeit, Leitungslänge und Verlegeart.

Lieferumfang:

1 × Mini-ANL Sicherungshalter, spritzwassergeschützt
Ohne Sicherung, diese wird passend zum Stromkreis gewählt
Kabel, Kabelschuhe und weiteres Anschlussmaterial gehören nicht zum Lieferumfang

Hinweise zur Auswahl und Verwendung:

Nur Sicherungen der passenden Bauform einsetzen: Mini-ANL oder MIDI mit 30 mm Lochabstand.
Der Sicherungswert muss passend zur Leitung und zum angeschlossenen Stromkreis gewählt werden.
Nur für Gleichstromsysteme bis maximal 32 V DC verwenden.
Vor Montage oder Austausch die Stromversorgung vollständig trennen.
Schraubverbindungen fest anziehen, Kontaktflächen müssen sauber, trocken und frei von Korrosion sein.
Der angegebene Kabelquerschnitt von 10–20 mm² (AWG 8–6) ist einzuhalten.

Sicherheits- und Warnhinweise:

Nur bestimmungsgemäß und innerhalb der angegebenen elektrischen Grenzwerte verwenden.
Der Halter ersetzt keine fachgerechte Dimensionierung von Leitungen und Stromkreisen.
Nicht für Netzspannung und nicht für Wechselstrom geeignet.
Vor Arbeiten an elektrischen Anlagen Batterie beziehungsweise Stromversorgung trennen.
Sicherungen niemals überbrücken, verändern oder manipulieren.
Von Kindern fernhalten.

Häufige Fragen:

Ist eine Sicherung dabei?

Nein. Geliefert wird der Halter allein. Passend sind Mini-ANL und MIDI Sicherungen mit 30 mm Lochabstand und M5-Aufnahme.

Welche Sicherungen passen?

Mini-ANL und MIDI Sicherungen mit 30 mm Lochabstand und M5-Aufnahme. Vor dem Kauf Lochabstand und Anschlussart mit der vorhandenen Sicherung vergleichen.
