Artikelnummer: 01416
HAN: FH-MDV-A-SET
Kategorie: Streifensicherungssets (MIDI, MEGA, MegaCompact, ANL)
Hersteller: MTA

Sicherungswert

7,29 €

7,29 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Bewertungen

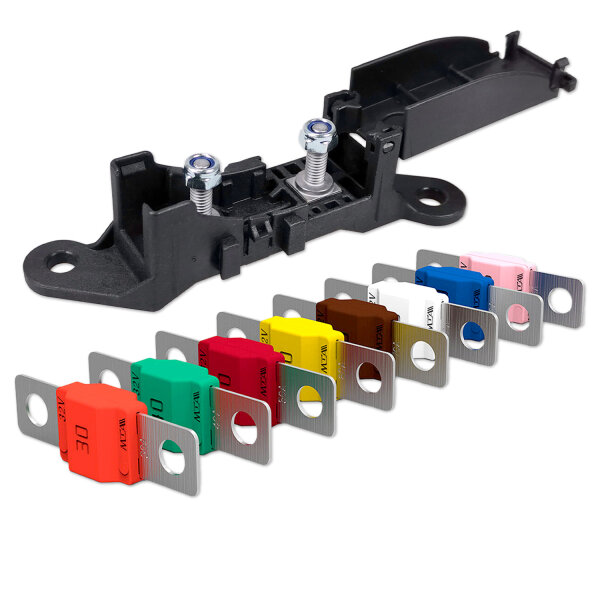

Das Set kombiniert den anreihbaren MTA-Sicherungshalter mit einer MidiVAL-Sicherung im gewählten Wert. Halter und Sicherung sind aufeinander abgestimmt, es muss also nichts separat auf Lochabstand und Anschlussart geprüft werden.

Der Halter nimmt Sicherungen bis 175 A auf und wird über zwei M5-Schraubanschlüsse in den Stromkreis eingebunden. Mehrere Halter lassen sich aneinanderreihen, sodass sich eine kompakte Sicherungsleiste aufbauen lässt. Zur Auswahl stehen die Werte 30 A bis 125 A.

Lieferumfang:

1 × MTA Sicherungshalter, anreihbar, M5, schwarz
1 × MTA MidiVAL Sicherung im ausgewählten Wert

Technische Daten Sicherungshalter:

Hersteller: MTA
Herstellernummer: 0101499 / 0301499
Maximaler Strom: 175 A
Nennspannung: 32 V DC
Anschluss: 2 × Schraubanschluss M5
Bauform: anreihbar, mehrere Halter kombinierbar
Gehäusematerial: PA66-GF30 (glasfaserverstärktes Polyamid)
Farbe: Schwarz
Schutzart: IP20
Abmessungen (L×H×B): ca. 105 × 36 × 31 mm

Verfügbare Sicherungen:

Sicherung	Farbe	Herstellernummer	Kontaktmaterial
30 A	Orange	0602030 / 0702030	Zinklegierung, verzinnt
40 A	Grün	0602040 / 0702040	Zinklegierung, verzinnt
50 A	Rot	0602050 / 0702050	Zinklegierung, verzinnt
60 A	Gelb	0602060 / 0702060	Zinklegierung, verzinnt
70 A	Braun	0602070 / 0702070	Zinklegierung, verzinnt
80 A	Weiß	0602080 / 0702080	Zinklegierung, verzinnt
100 A	Blau	0602100 / 0702100	Zinklegierung, verzinnt
125 A	Rosa	0602125 / 0702125	Zinklegierung, verzinnt

Was dieses Set auszeichnet:

Aufeinander abgestimmt: Halter und Sicherung passen zusammen, Lochabstand und Anschlussart müssen nicht separat geprüft werden
Halter bis 175 A: derselbe Halter lässt sich später mit einer anderen Sicherung derselben Bauform weiterverwenden
Anreihbar: mehrere Halter ergeben eine kompakte Sicherungsleiste
M5-Schraubanschlüsse: belastbare Verbindung auch bei großen Leitungsquerschnitten
Für 12V und 24V: einsetzbar in Gleichstromsystemen bis maximal 32 V DC
Farbcodierung: jeder Sicherungswert hat eine eigene Kennfarbe

Typische Einsatzbereiche:

Batterie und Zweitbatterie: Absicherung entsprechend dimensionierter Plus- und Versorgungsleitungen
Wohnmobil und Camper: Bordelektrik, Ladebooster, Wechselrichter und Kompressoren
Boot und Marine: Bordnetz, Batterieverteilung und elektrische Verbraucher
Lkw und Nutzfahrzeuge: 24V-Bordnetze, Zusatzgeräte und Versorgungsleitungen
Solar und Speicher: Niedervolt-Batteriestromkreise und DC-Verteilungen
Car-HiFi: Endstufen, Leistungsverstärker und zentrale Stromverteiler
Land- und Baumaschinen: Hauptstromkreise, Steuerungen und leistungsstarke Verbraucher

Beschreibung:

Eine Hochstromsicherung braucht einen Halter, der zur Bauform passt: Lochabstand, Anschlussgewinde und Aufnahme müssen stimmen. Dieses Set nimmt diese Prüfung ab und liefert beides zusammen, den anreihbaren MTA-Halter und die MidiVAL-Sicherung im gewählten Wert.

Der Halter selbst ist für Ströme bis 175 A ausgelegt. Er begrenzt den Stromkreis also nicht, der tatsächlich abgesicherte Wert ergibt sich aus der eingesetzten Sicherung. Wird später ein anderer Sicherungswert gebraucht, kann der Halter weiterverwendet und nur die Sicherung getauscht werden, solange die Bauform dieselbe bleibt.

Welcher Sicherungswert erforderlich ist, richtet sich nach dem zu schützenden Stromkreis. Entscheidend sind vor allem Leitungsquerschnitt, zulässige Strombelastbarkeit, Leitungslänge, Verlegeart und Einbausituation. Die Schutzart IP20 bedeutet, dass der Halter für geschützte Einbaulagen vorgesehen ist und nicht der Witterung ausgesetzt werden darf.

Hinweise zur Auswahl und Verwendung:

Der Sicherungswert muss passend zur Leitung und zum angeschlossenen Stromkreis gewählt werden.
Nur für Gleichstromsysteme bis maximal 32 V DC verwenden.
Der Halter ist mit Schutzart IP20 für geschützte Einbaulagen vorgesehen, nicht für den Einsatz im Freien.
Vor Montage oder Austausch die Stromversorgung vollständig trennen.
Kontaktflächen müssen sauber, trocken und frei von Korrosion sein.
Schraubverbindungen fest anziehen, ohne Halter oder Sicherung mechanisch zu beschädigen.
Beim Aneinanderreihen mehrerer Halter auf ausreichenden Abstand zu benachbarten Bauteilen und auf Wärmeabfuhr achten.

Sicherheits- und Warnhinweise:

Nur bestimmungsgemäß und innerhalb der angegebenen elektrischen Grenzwerte verwenden.
Das Set ersetzt keine fachgerechte Dimensionierung von Leitungen und Stromkreisen.
Nicht für Netzspannung und nicht für Wechselstrom geeignet.
Vor Arbeiten an elektrischen Anlagen Batterie beziehungsweise Stromversorgung trennen.
Beschädigte, verformte oder thermisch verfärbte Teile nicht weiterverwenden.
Sicherung niemals überbrücken, verändern oder manipulieren.
Von Kindern fernhalten.

Häufige Fragen:

Ist die Sicherung im Set enthalten?

Ja. Geliefert werden der Sicherungshalter und eine MidiVAL-Sicherung im ausgewählten Wert. Weitere Sicherungen, Kabel oder Anschlussmaterial gehören nicht zum Lieferumfang.

Warum ist der Halter für 175 A angegeben?

Die 175 A sind der maximale Strom, für den der Halter selbst ausgelegt ist. Abgesichert wird der Stromkreis durch die eingesetzte Sicherung. Der Halter begrenzt den Wert nicht nach unten.

Kann ich später eine andere Sicherung einsetzen?

Ja, solange die Bauform dieselbe bleibt. Vor dem Wechsel sollten Abmessungen, Lochabstand und Anschlussart der neuen Sicherung mit dem Halter verglichen werden.

Lassen sich mehrere Halter kombinieren?

Ja. Der Halter ist anreihbar, mehrere Einheiten ergeben eine kompakte Sicherungsleiste. Auf ausreichenden Abstand zu benachbarten Bauteilen und auf Wärmeabfuhr ist dabei zu achten.

Ist das Set für den Einsatz im Freien geeignet?

Nein. Der Halter hat die Schutzart IP20 und ist für geschützte Einbaulagen vorgesehen. Für offene Montage oder feuchte Umgebungen wird ein entsprechend geschützter Halter benötigt.

Produkteigenschaft	Wert
Nennspannung:	32V
Stromart:	Gleichstrom (DC)
Nennstrom:	30A 40A 50A 60A 70A 80A 125A
Bohrung / Gewinde:	M5
Sicherungsgröße:	40mm
Produktart:	Sicherungsset
Auslösestrom:	60A 70A 80A 125A
Inhalt:	1,00 Stück
