Artikelnummer: 00404
GTIN: 4250983257892
HAN: 011200
Kategorie: Solar Laderegler
Hersteller: Offgridtec

119,99 €

119,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Knapper Lagerbestand
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen
PDF (2)
Sonstiges (1)

Leistungsstarker MPPT Solarladeregler mit 30 A Ladestrom für 12-V- und 24-V-Solaranlagen. Der Dual-Batterie-Solarregler ist speziell für Systeme konzipiert, in denen neben der eigentlichen Bord-, Versorgungs- oder Aufbaubatterie zusätzlich eine Starterbatterie über die Solaranlage geladen bzw. erhalten werden soll. Damit eignet sich der Regler besonders für Wohnmobil, Camper, Caravan, Boot und andere autarke Solarsysteme mit zwei Batterien.

Der Hauptladeausgang BATT1 arbeitet mit bis zu 30 A und unterstützt verschiedene Blei- und Lithium-Batterietypen wie versiegelte Bleiakkus bzw. AGM, Gel, Flüssig-Blei, LiFePO4 und Li-NiCoMn. Der zusätzliche Ausgang BATT2 ist speziell für eine Blei-Säure-Starterbatterie vorgesehen und lädt diese bei erfüllten Ladebedingungen mit bis zu 1 A. Bord- und Starterbatterie müssen dabei auf demselben Spannungsniveau betrieben werden.

Dank MPPT-Technologie wird der maximale Leistungspunkt der angeschlossenen Solarmodule kontinuierlich verfolgt. Dadurch kann die vorhandene Solarleistung insbesondere bei wechselnder Einstrahlung effizient genutzt werden. Die maximale Ladeleistung beträgt 390 W bei 12 V beziehungsweise 780 W bei 24 V, der maximale Wirkungsgrad liegt bei bis zu 98 %.

Technische Daten:

Typ: MPPT Solarladeregler, Solarregler, MPPT Regler, Dual-Batterie-Laderegler, Solar-Ladecontroller
Ausführung: für Bordbatterie BATT1 und zusätzliche Starterbatterie BATT2
Artikelnummer: 1-01-011200
Modell: 12V/24V-30A-100V
Systemspannung BATT1: 12 V / 24 V DC
Systemspannung BATT2: 12 V / 24 V DC, automatische Erkennung
Max. Ladestrom BATT1: 30 A
Ladestrom BATT2: 1 A Konstantstrom
Nennladeleistung: 390 W bei 12 V / 780 W bei 24 V
Batterie-Eingangsspannungsbereich: 8,5–32 V
Max. PV-Leerlaufspannung: 100 V bei minimaler Betriebstemperatur / 92 V bei 25 °C
Max. PV-Eingangsstrom: 30 A
MPP-Spannungsbereich: ab Batteriespannung + 2 V
MPPT-Tracking-Effizienz: mindestens 99,5 %
Max. Wirkungsgrad: 98 %
Wirkungsgrad bei Volllast: 96 %
Eigenverbrauch: 26 mA bei 12 V / 15 mA bei 24 V
Eigenverbrauch im Energiesparmodus: 19 mA bei 12 V / 10 mA bei 24 V
Erdung: negativ
Temperaturkompensation: -3 mV/°C/2 V, bei unterstützten Blei-Säure-Batterien mit Temperatursensor
BATT2 Vollladespannung: 13,8 V bei 12 V / 27,6 V bei 24 V
BATT2 Laderücklaufspannung: 13 V bei 12 V / 26 V bei 24 V
AES-Signal: 5 V DC / max. 200 mA
Kommunikation: RS485 / Modbus
Standard-Baudrate: 115200
Schutzart: IP33
Verschmutzungsgrad: PD2
Abmessungen: ca. 247,2 × 165 × 68,5 mm
Einbaumaß: ca. 180 × 156 mm
Montagebohrungen: Ø ca. 5 mm
Anschluss BATT1: bis 16 mm² / 6 AWG
Anschluss BATT2: bis 4 mm² / 12 AWG
Max. PV-Kabelquerschnitt: 10 mm² / 8 AWG
Gewicht: ca. 1,4 kg
Betriebstemperatur: -30 °C bis +45 °C bei 100 % Ein- und Ausgangsleistung
Lagertemperatur: -30 °C bis +80 °C
Relative Luftfeuchtigkeit: bis 95 %, nicht kondensierend

Unterstützte Batterien:

BATT1 Bord-/Versorgungsbatterie: versiegelte Blei-Säure-Batterien bzw. AGM, Gel, Flüssig-Blei, LiFePO4 und Li-NiCoMn
BATT2 Starterbatterie: Blei-Säure-Batterie
Spannungsniveau: BATT1 und BATT2 müssen beide als 12-V- oder beide als 24-V-System ausgeführt sein

Was der Dual-Batterie-Solarladeregler praktisch macht:

Bord- und Starterbatterie aus einer Solaranlage: Die Solarleistung dient primär zum Laden der Versorgungsbatterie, während eine angeschlossene Starterbatterie zusätzlich geladen und auf Spannung gehalten werden kann.
30 A MPPT-Ladung: Bis zu 390 W Solarleistung bei einem 12-V-System beziehungsweise 780 W bei 24 V.
Für Blei- und Lithium-Bordbatterien: BATT1 unterstützt mehrere gängige Batteriechemien einschließlich LiFePO4.
Hohe PV-Ausnutzung: MPPT-Regelung mit mindestens 99,5 % Tracking-Effizienz und bis zu 98 % maximalem Wirkungsgrad.
Starterbatterieladung nach Bedarf: BATT2 wird abhängig vom Ladezustand und der verfügbaren Solarleistung automatisch zugeschaltet.
RS485-Schnittstelle: Ermöglicht Kommunikation über das Standard-Modbus-Protokoll und die Nutzung kompatibler Zubehörkomponenten.
AES-Ausgang: Ein vorhandener Solarüberschuss kann über das AES-Steuersignal für kompatible Absorberkühlschränke genutzt werden.
Energiesparmodus: Reduziert den Eigenverbrauch, wenn längere Zeit keine ausreichenden Ladebedingungen vorliegen.

Typische Einsatzbereiche:

Wohnmobil und Camper: Solarladung der Aufbaubatterie mit zusätzlicher Erhaltung der Fahrzeug-Starterbatterie
Caravan und Reisefahrzeug: Aufbau autarker 12-V- oder 24-V-Solarsysteme
Boot und Marine: Versorgung einer Bordbatterie mit zusätzlicher Starterbatterieladung bei geeigneter geschützter Montage
Off-Grid-Systeme: MPPT-Ladung von Batterieanlagen über Solarmodule
Mobile Solaranlagen: Für Fahrzeuge und andere Systeme, bei denen eine Versorgungs- und eine Starterbatterie vorhanden sind

MPPT-Ladung für Bordbatterie und Starterbatterie:

Im Mittelpunkt des Systems steht BATT1 als Hauptladeausgang. Hier wird die Bord-, Aufbau- oder Versorgungsbatterie angeschlossen. Der Regler stellt dafür einen maximalen Ladestrom von 30 A bereit und verarbeitet je nach Systemspannung bis zu 390 W beziehungsweise 780 W Solarleistung.

Der zweite Batterieanschluss BATT2 arbeitet anders als BATT1. Er ist kein zweiter 30-A-Ladeausgang, sondern dient der zusätzlichen Versorgung einer Blei-Säure-Starterbatterie. Die Starterbatterie wird mit 1 A geladen, sobald die entsprechenden Bedingungen hinsichtlich Bordbatterie, Solarleistung und Starterbatteriespannung erfüllt sind.

Das ist insbesondere bei Wohnmobilen und Campern sinnvoll: Die Solaranlage lädt die Aufbaubatterie, während gleichzeitig verhindert werden kann, dass eine längere Standzeit die Starterbatterie unnötig entlädt. Der Anschluss einer Starterbatterie ist dabei nicht zwingend erforderlich – der Solarregler kann auch ausschließlich mit BATT1 betrieben werden.

MPPT-Technologie für eine effiziente Solarladung:

Der integrierte Maximum Power Point Tracker ermittelt laufend den optimalen Arbeitspunkt des PV-Generators. Dadurch wird die verfügbare Leistung der Solarmodule möglichst effizient in Ladestrom für die Batterie umgesetzt. Besonders bei wechselnder Sonneneinstrahlung, unterschiedlichen Modultemperaturen oder nicht optimalen Wetterbedingungen bietet die MPPT-Regelung Vorteile gegenüber einfachen PWM-Solarladereglern.

Der maximale Wirkungsgrad beträgt bis zu 98 %. Gleichzeitig begrenzt der Regler den Ladestrom beziehungsweise die Ladeleistung auf seinen zulässigen Bereich, wenn auf der PV-Seite mehr Leistung zur Verfügung steht.

Kommunikation und AES-Steuerung:

Über die RS485-Schnittstelle mit Modbus-Protokoll kann der Solarregler mit kompatiblen Anzeige- und Kommunikationskomponenten verbunden werden. Eine optionale Fernanzeige kann zur komfortableren Überwachung und Einstellung des Systems eingesetzt werden.

Zusätzlich steht ein AES-Steuersignal zur Verfügung. Dieses kann bei kompatiblen Kühlschränken genutzt werden, um vorhandenen Solarüberschuss gezielt für den Kühlbetrieb einzusetzen.

Schutzfunktionen:

Begrenzung bei zu hohem PV-Strom oder zu hoher PV-Leistung
Schutz bei PV-Kurzschluss innerhalb der vom Hersteller angegebenen Betriebsbedingungen
Schutz gegen PV-Verpolung innerhalb der zulässigen Betriebsbedingungen
Schutz vor Rückstrom von der Batterie zu den Solarmodulen während der Nacht
Batterie-Überspannungsschutz
Schutzfunktionen gegen Tiefentladung angeschlossener Controller-Lasten
Temperaturüberwachung des Reglers
Batterie-Temperaturüberwachung bei Verwendung eines geeigneten externen Sensors
TVS-Schutz gegen kurzzeitige Hochspannungsimpulse niedriger Energie

Wichtige Hinweise zur Installation:

BATT1 und BATT2 müssen mit derselben Systemspannung betrieben werden – entweder beide 12 V oder beide 24 V.
Die Systemspannung von BATT1 muss korrekt eingestellt werden; die automatische Spannungserkennung bezieht sich auf BATT2.
BATT2 ist ausschließlich für eine geeignete Blei-Säure-Starterbatterie vorgesehen.
Die maximal zulässige PV-Leerlaufspannung darf auch bei niedrigen Modultemperaturen nicht überschritten werden.
Kabelquerschnitte müssen entsprechend Strom, Leitungslänge, Spannungsabfall und Installationsbedingungen dimensioniert werden.
Geeignete externe Sicherungen bzw. Trennschalter entsprechend der Installation vorsehen.
Oberhalb und unterhalb des Reglers mindestens ca. 150 mm Freiraum für die Wärmeabfuhr vorsehen.
Das Gerät an einem trockenen und gut belüfteten Ort montieren und vor direkter Sonneneinstrahlung und Regen schützen.

Sicherheits- und Warnhinweise:

Vor Installation und Wartung PV-Generator und Batterien sicher vom System trennen.
Bei Arbeiten an Batterien Kurzschlüsse durch Werkzeuge oder andere metallische Gegenstände vermeiden.
Alle elektrischen Verbindungen fest und fachgerecht ausführen. Lose Verbindungen können sich stark erwärmen.
Bei Blei-Säure-Batterien für ausreichende Belüftung sorgen, da beim Laden explosive Gase entstehen können.
Den Regler nicht zusammen mit einer Flüssig-Blei-Batterie in einem geschlossenen, unbelüfteten Gehäuse installieren.
Das Gerät nicht öffnen oder eigenständig reparieren.
IP33 bedeutet keinen vollständigen Schutz gegen Staub, Regen oder dauerhaftes Eindringen von Wasser. Bei Außenmontage ist ein geeigneter zusätzlicher Schutz erforderlich.
Installation, Absicherung und Leitungsdimensionierung entsprechend den geltenden elektrischen Vorschriften und der Herstelleranleitung durchführen.

Lieferumfang:

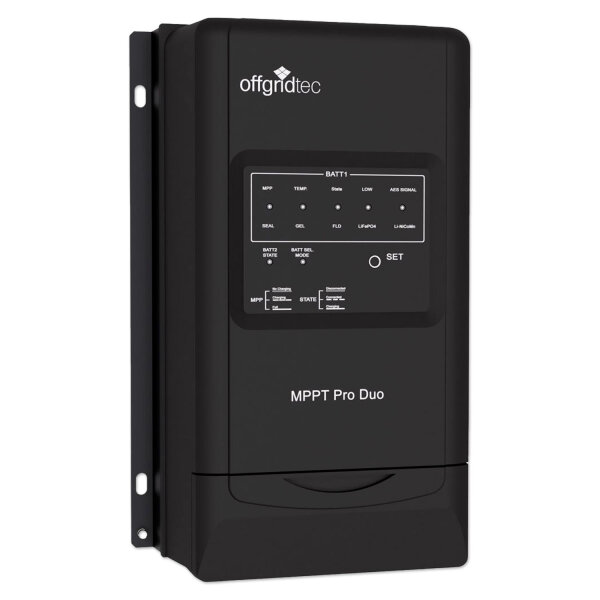

1× MPPT Pro Duo 30 A Solarladeregler
1× Bedienungsanleitung

Häufige Fragen:

Kann der Solarladeregler zwei Batterien gleichzeitig laden?

Ja. BATT1 ist der Hauptladeausgang für die Bord- oder Versorgungsbatterie. BATT2 dient zusätzlich zum Laden beziehungsweise Erhalten einer geeigneten Blei-Säure-Starterbatterie. BATT2 ist jedoch kein zweiter 30-A-Ausgang, sondern lädt mit bis zu 1 A.

Kann ich den Regler auch ohne Starterbatterie verwenden?

Ja. Der BATT2-Anschluss ist eine Zusatzfunktion. Der Solarladeregler kann auch ausschließlich mit der an BATT1 angeschlossenen Bord- oder Versorgungsbatterie betrieben werden.

Ist der MPPT Regler für LiFePO4-Batterien geeignet?

Ja. Am Hauptausgang BATT1 unterstützt der Regler unter anderem LiFePO4 sowie versiegelte Blei-Säure-Batterien bzw. AGM, Gel, Flüssig-Blei und Li-NiCoMn. BATT2 ist dagegen für eine Blei-Säure-Starterbatterie vorgesehen.

Kann eine 12-V-Bordbatterie zusammen mit einer 24-V-Starterbatterie angeschlossen werden?

Nein. BATT1 und BATT2 müssen auf demselben Spannungsniveau betrieben werden. Bei einem 12-V-System müssen beide Batteriekreise 12 V haben, bei einem 24-V-System entsprechend 24 V.

Erkennt der Regler automatisch, ob ein 12-V- oder 24-V-System angeschlossen ist?

Nicht vollständig. Die Systemspannung der Starterbatterie an BATT2 wird automatisch erkannt. Die Systemspannung beziehungsweise Batteriekonfiguration von BATT1 muss dagegen passend eingestellt werden.

Wie viel Solarleistung kann angeschlossen werden?

Die Nennladeleistung beträgt 390 W bei einem 12-V-Batteriesystem und 780 W bei 24 V. Zusätzlich müssen die zulässige PV-Leerlaufspannung, der PV-Eingangsstrom und die Angaben des Herstellers zur Auslegung des PV-Generators eingehalten werden.

Ist der MPPT Pro Duo ein Ladebooster für die Lichtmaschine?

Nein. Das Gerät ist ein MPPT-Solarladeregler und verarbeitet die Energie angeschlossener Solarmodule. Für das Laden einer Bordbatterie aus der Lichtmaschine wird ein dafür vorgesehener DC-DC-Ladebooster benötigt.

Ist der Solarladeregler für den Außeneinsatz geeignet?

Der Regler besitzt die Schutzart IP33. Er sollte dennoch trocken, gut belüftet sowie vor direkter Sonneneinstrahlung und Regen geschützt montiert werden. Für eine ungeschützte dauerhafte Außenmontage ist IP33 nicht vorgesehen.
