Batteriepolklemme mit Sicherungshalter MEGA 12V 24V KFZ MTA CBA J81 L4

Batteriepolklemme mit Sicherungshalter MEGA 12V 24V KFZ MTA CBA J81 L4

Artikelnummer: 01404
GTIN: 8010266111022
HAN: 0101703
Kategorie: Batteriepolklemmen & Zubehör
Hersteller: MTA

12,97 €

12,97 € pro 1 Stück

inkl. 19% USt. , zzgl.

Knapper Lagerbestand
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

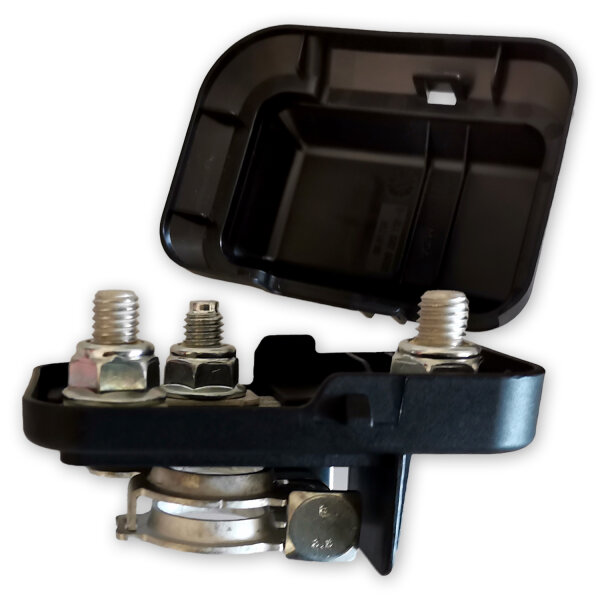

Die Batteriepolklemme MTA CBA J81 L4 sitzt direkt auf dem Pluspol (+) der Autobatterie und trägt einen Sicherungshalter für eine MEGA-Sicherung (MTA MegaVAL oder PowerVAL). Das Gehäuse ist vormontiert. Ein Deckel aus PP deckt die Anschlüsse ab. Mit M8-Bolzen im Abstand von 50,8 mm nimmt der Sicherungsplatz die Sicherung auf; weitere Anschlüsse hängen direkt an der Polklemme. Für 12-V- und 24-V-Bordnetze bis 32 V DC; die Sicherung gehört nicht zum Lieferumfang.

Eigenschaften:

Sicherungshalter direkt am Pluspol: Polklemme, Zuleitungsschiene und Sicherungsplatz bilden ein vormontiertes Bauteil.
Drei M8-Bolzen: zwei am Sicherungsplatz (50,8 mm Abstand), einer am Polanschluss. Die Sicherung liegt zwischen den beiden Bolzen des Sicherungsplatzes, der Bolzen am Polanschluss führt Batteriespannung ohne Sicherung.
Deckel aus PP mit Plus-Kennzeichnung über den Anschlüssen.
Gehäuse aus PBT-GF20, Schwarz, Brandverhalten UL 94 HB; Gehäuse bis +120 °C, Deckel bis +100 °C.
Kompakt: mit Deckel ca. 91,2 × 67 × 47,4 mm, ohne Deckel ca. 79,8 × 54,6 × 44,2 mm.

Technische Daten:

Hersteller: MTA
Herstellernummer: 0101703
Serie: CBA J81 L4
Typ: Batteriepolklemme (Pluspol) mit integriertem Sicherungshalter, vormontiert, mit Deckel
Polarität: Plus (+)
Sicherungsplatz: 1 × MEGA
Passende Sicherungen: MTA MegaVAL oder PowerVAL
Anschlussbolzen: 3 × M8
Lochabstand Sicherungsplatz: 50,8 mm
Anzugsdrehmomente: M8: 11 Nm, M6: 4,5 Nm (jeweils ±20 %)
Nennspannung: max. 32 V DC (12 V und 24 V Bordnetze)
Schutzart: IP10 (IEC 529)
Temperaturbereich: -40 °C bis +120 °C (Gehäuse), -30 °C bis +100 °C (Deckel)
Brandverhalten: UL 94 HB
Gehäuse: PBT-GF20 (glasfaserverstärktes PBT), Schwarz
Deckel: PP, Schwarz
Zuleitungsschiene: Cu/Sn (verzinntes Kupfer)
Schrauben und Muttern: M8-Schrauben aus Stahl (Festigkeitsklasse 8.8), selbstsichernde M8-Muttern aus Stahl, Distanzscheibe aus Edelstahl
Abmessungen (L×B×H): ca. 91,2 × 67 × 47,4 mm mit Deckel, ca. 79,8 × 54,6 × 44,2 mm ohne Deckel
Gewicht: ca. 130 g

Anwendungsbereiche:

Die Batteriepolklemme sichert eine Leitung direkt an der Batterie ab, zum Beispiel in:

Wohnmobil, Wohnwagen und Camper: Absicherung von Aufbau- und Zweitbatterie, von Ladebooster und Wechselrichter direkt an der Batterie.
Auto, Transporter und LKW (KFZ): Zusatzverbraucher und Nachrüstungen im 12-V- oder 24-V-Bordnetz absichern, ohne einen eigenen Sicherungskasten zu bauen.
Boot: Hauptleitungen und Verbraucher im Bordnetz in geschützter Einbaulage absichern.
Car-HiFi: Zuleitung zu Endstufen direkt an der Autobatterie absichern.
Solar- und Inselanlagen: Batterieseitige Absicherung und Verteilung in Niedervolt-DC-Systemen bis 32 V.

Hinweise zur Montage:

Anzugsdrehmomente nach Herstellerzeichnung einhalten: M8: 11 Nm, M6: 4,5 Nm (jeweils ±20 %).
Der Sicherungsplatz hat M8-Anschlüsse und 50,8 mm Lochabstand. MegaCompact-Sicherungen haben M6-Anschlüsse und 42 mm Lochabstand und gehören nicht in einen MEGA-Sicherungsplatz.
Den Sicherungswert nach dem Querschnitt der zu schützenden Leitung wählen, nicht nach der Polklemme.
Ringkabelschuhe mit M8 müssen zum Leitungsquerschnitt passen und fachgerecht gecrimpt sein.
Für die Anschlüsse führt MTA den gewinkelten Ringkabelschuh CBA J81 L4 (M8, 10 bis 20 mm²) als Zubehör; bei uns gibt es ihn auch einzeln und im Set mit der Polklemme.
Vor dem Festziehen prüfen, ob die Klemme zum Batteriepol passt.

Sicherheits- und Warnhinweise:

Nur für Gleichstromsysteme bis maximal 32 V DC. Nicht für Netzspannung oder Wechselstrom.
Vor Montage und Sicherungswechsel die Batterie trennen und das Massekabel abklemmen.
Beschädigte, verformte oder verfärbte Teile nicht weiterverwenden.
Sicherungen niemals überbrücken oder verändern.

Lieferumfang:

1 × Batteriepolklemme MTA CBA J81 L4 mit Sicherungshalter, vormontiert, mit Deckel

Häufige Fragen:

Welche Sicherung passt in die Batteriepolklemme CBA J81 L4?

Eine MEGA-Sicherung mit M8-Anschlüssen und 50,8 mm Lochabstand: MTA MegaVAL oder PowerVAL. Auch die Littelfuse MEGA Sicherung hat M8-Anschlüsse und 50,8 mm Lochabstand. MegaCompact-Sicherungen haben M6-Anschlüsse und 42 mm Lochabstand und gehören nicht in einen MEGA-Sicherungsplatz. Die Sicherung gehört nicht zum Lieferumfang.

Für welchen Batteriepol ist die Polklemme gedacht?

Für den Pluspol (+). Vor der Montage prüfen, ob die Klemme zum Pol der Batterie passt.

Wodurch ist der Stromkreis abgesichert?

Wie hoch der Stromkreis abgesichert ist, bestimmt allein die eingesetzte Sicherung; der Halter begrenzt den Wert nicht. Wird später ein anderer Wert gebraucht, bleibt die Polklemme und nur die Sicherung wird getauscht.

Welche Ringkabelschuhe passen an die M8-Bolzen?

MTA führt für diese Polklemme den gewinkelten Ringkabelschuh CBA J81 L4 mit M8 für 10 bis 20 mm². Die Ringkabelschuhe müssen zum Leitungsquerschnitt passen und fachgerecht gecrimpt sein.

Welche Spannung ist zulässig?

Bis maximal 32 V DC, also für 12-V- und 24-V-Bordnetze. Nicht für Netzspannung oder Wechselstrom.

Ist die Polklemme für den Einsatz im Freien geeignet?

Das Gehäuse hat die Schutzart IP10 (IEC 529). Es gehört in eine geschützte Einbaulage, zum Beispiel in den Motorraum oder ins Batteriefach.

Für welche Fahrzeuge und Einsatzorte ist sie geeignet?

Für Wohnmobil, Wohnwagen, KFZ, LKW, Boot und Solar- und Inselanlagen mit 12-V- oder 24-V-Batterie.

Produkteigenschaft	Wert
Nennspannung:	12V 24V 32V
Stromart:	Gleichstrom (DC)
Bohrung / Gewinde:	M8
Sicherungsgröße:	68.6mm
Produktart:	Batteriepolklemme Sicherungshalter
Versandgewicht:	0,00 kg
Artikelgewicht:	0,00 kg
Inhalt:	1,00 Stück
