12V Steckdose mit Rahmen Zigarettenanzünder Set | Impulse Innovation

12V Steckdose mit Rahmen Zigarettenanzünder Set | Impulse Innovation

Artikelnummer: 00260-003
GTIN: 0725844101279
HAN: LS-01-01
Kategorie: Steckdosen
Hersteller: Impulse Innovation

9,99 €

9,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Sets

Beschreibung
Bewertungen

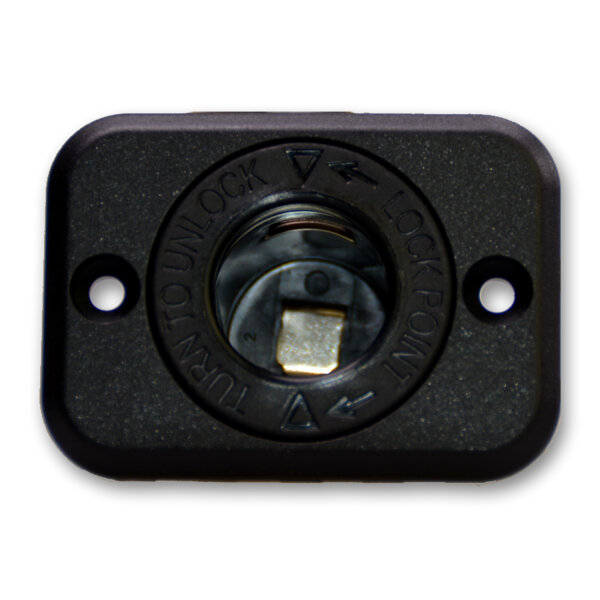

Das Set aus Zigarettenanzünderdose und Einbaurahmen von Impulse Innovation macht aus einer beleuchteten 12V Steckdose (KFZ Steckdose, Bordsteckdose) ein fertiges Bedienfeld für Schalttafel oder Armaturenbrett. Die Steckdose ist für 12 V DC oder 24 V DC mit bis zu 20 A ausgelegt, der Rahmen aus Nylon misst 62,7 × 45 mm und nimmt einen Einsatz mit 29 mm Einbaudurchmesser auf.

Das ist im Set

Das Set enthält:

1 × Zigarettenanzünderdose 12V 24V Ø29mm: bis 20 A bei 12 V DC oder 24 V DC, LED-Beleuchtung, Schutzkappe mit Dichtung, für Stecker mit Ø21 mm
1 × Einbaurahmen einfach, 62,7 × 45 mm: Nylon (Brandklasse UL 94 V-2), nimmt einen Einsatz mit 29 mm Einbaudurchmesser auf, 2 × Schraube 4 × 14 mm liegen bei

Die Öffnungen des Rahmens und die Einsätze passen zusammen: der Rahmen hat eine Öffnung für den Einsatz. Die Einsätze haben 29 mm Einbaudurchmesser, der Rahmen nimmt Einsätze mit diesem Maß auf.

Eigenschaften:

Beleuchtete Zigarettenanzünderdose für 12 V DC oder 24 V DC, bis zu 20 A je Steckdose, für Stecker mit Ø21 mm.
LED-Beleuchtung und Schutzkappe mit Dichtung an jeder Steckdose.
Einfacher Einbaurahmen aus Nylon (62,7 × 45 mm), Flush Mount, Schrauben liegen bei.
Einsatz und Rahmen passen zusammen: die Öffnung nimmt den Einsatz mit 29 mm Einbaudurchmesser auf.
Farbe Schwarz bei Einsatz und Rahmen.

Technische Daten:

Zigarettenanzünderdose

Nennspannung: 12 V DC oder 24 V DC
Strom: bis 20 A bei 12 V DC, bis 20 A bei 24 V DC
Buchse: für Stecker mit Ø21 mm
Beleuchtung: LED
Kappe: Schutzkappe mit Dichtung
Gehäuse: Nylon mit Glasfaser, Brandklasse UL 94-HB
Bohrung: Ø29 mm mit zwei Abflachungen im Abstand von 26,3 (+0,2) mm
Einbautiefe: 37,4 mm hinter dem Flansch, die Anschlussfahnen ragen weitere 10,8 mm heraus
Anschluss: Flachsteckanschlüsse 6,3 mm (0,250 Zoll), Plus und Minus
Betriebstemperatur: -20 bis +60 °C

Einbaurahmen

Aufnahme: einen Einsatz mit 29 mm Einbaudurchmesser
Rahmenplatte: Nylon, Brandklasse UL 94 V-2
Außenmaße (L × B): 62,7 × 45 mm
Befestigung: 2 Schrauben 4 × 14 mm (liegen bei), Abstand der Befestigungslöcher 47,2 mm
Rückseitiger Ansatz: Außendurchmesser 37,1 mm
Einbau: bündig (Flush Mount)
Farbe: Schwarz

Anwendungsbereiche:

Das Set ist ein fertiges Bedienfeld für Bordnetze mit 12 V oder 24 V Gleichspannung und lässt sich in Armaturenbrett, Schalttafel oder Bedienpult einsetzen, zum Beispiel in:

Wohnmobil und Wohnwagen: zusätzliche 12V Steckdose am Küchenblock, Bett oder Sitzplatz für Kühlbox, Kompressor oder Ladeadapter.
KFZ: Bordsteckdose im Armaturenbrett, in der Mittelkonsole oder im Kofferraum von Auto, Transporter und Camper-Ausbau.
LKW: Steckdose im 24-V-Bordnetz der Fahrerkabine.
Boot: Steckdose im Steuerstand oder in der Kajüte, im 12-V- oder 24-V-Bordnetz.
Motorrad: Steckdose in der Verkleidung im 12-V-Bordnetz.
Solar- und Inselanlagen: 12V Steckdose am Anlagenpanel einer Solaranlage oder Inselanlage.
Schalttafeln und Werkstatt: Steckdosen für Schaltschrank, Bedienpult oder Werkbank mit 12-V- oder 24-V-Versorgung.

Hinweise zur Montage:

Die Rahmenplatte mit den beiliegenden Schrauben an Schalttafel oder Armaturenbrett befestigen.
Den Einsatz in die Öffnung des Rahmens setzen und nach den Hinweisen unten anschließen.
Plus- und Minusleitung an den 6,3-mm-Flachsteckanschlüssen der Zigarettenanzünderdose anschließen und die Leitung nach dem Strom wählen: 18 AWG bis 10 A, 16 AWG bis 15 A, 12 AWG bis 20 A.
Eine Zigarettenanzünderdose nicht über 20 A belasten und nur an Gleichspannung mit 12 V oder 24 V betreiben.
Die Schutzkappe bei Nichtgebrauch schließen.

Lieferumfang:

1 × Zigarettenanzünderdose mit Schutzkappe
1 × Einbaurahmen einfach für einen Einsatz mit 29 mm Einbaudurchmesser
2 × Schraube 4 × 14 mm

Häufige Fragen:

Was ist im Set enthalten?

Im Set sind: 1 × Zigarettenanzünderdose mit Schutzkappe, 1 × Einbaurahmen einfach für einen Einsatz mit 29 mm Einbaudurchmesser, 2 × Schraube 4 × 14 mm.

Passt der Einsatz in den Rahmen?

Ja. Der Einsatz hat 29 mm Einbaudurchmesser, und der Rahmen nimmt Einsätze mit diesem Maß auf; seine Öffnung ist für den Einsatz im Set gedacht.

Für welche Spannung und welchen Strom ist die Steckdose geeignet?

Für 12 V DC und für 24 V DC, jeweils mit bis zu 20 A.

Wie groß ist der Rahmen?

Die Außenmaße des Rahmens betragen 62,7 × 45 mm. Der Abstand der beiden Befestigungslöcher beträgt 47,2 mm, der rückseitige Ansatz hat 37,1 mm Außendurchmesser.

Wie werden Rahmen und Einsatz befestigt?

Der Rahmen wird mit den beiliegenden Schrauben befestigt, bündig im Einbau (Flush Mount). Der Einsatz wird in die Öffnung gesetzt und nach den Montagehinweisen angeschlossen.

Gibt es die Teile auch einzeln?

Ja, Zigarettenanzünderdose und Einbaurahmen gibt es auch einzeln.

Für welche Fahrzeuge und Einsatzorte ist das Set geeignet?

Für Bordnetze mit 12 V oder 24 V Gleichspannung, etwa in Wohnmobil, Wohnwagen, Auto, LKW, Boot oder Motorrad, in Solar- und Inselanlagen sowie in Schalttafeln und im Armaturenbrett.

Produkteigenschaft	Wert
Nennspannung:	12V 24V
Anschluss:	Flachstecker 6,3mm
Stromart:	Gleichstrom (DC)
Anzahl Kontakte:	2
Nennstrom:	20A
Gehäusematerial:	Polyamid (PA)
mit Kabelsatz:	Nein
Versandgewicht:	0,03 kg
Artikelgewicht:	0,03 kg
Inhalt:	1,00 Stück
