Rohrkabelschuh 25mm² M10 Ringkabelschuh 4AWG Crimp Kabelschuh verzinnt

Rohrkabelschuh 25mm² M10 Ringkabelschuh 4AWG Crimp Kabelschuh verzinnt

Artikelnummer: 00064-M10
GTIN: 0725844097541
HAN: RKS-25-M10
Kategorie: Kabelschuhe / Terminals
Hersteller: Impulse Innovation

Kabelquerschnitt
Bohrung

0,89 €

0,89 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

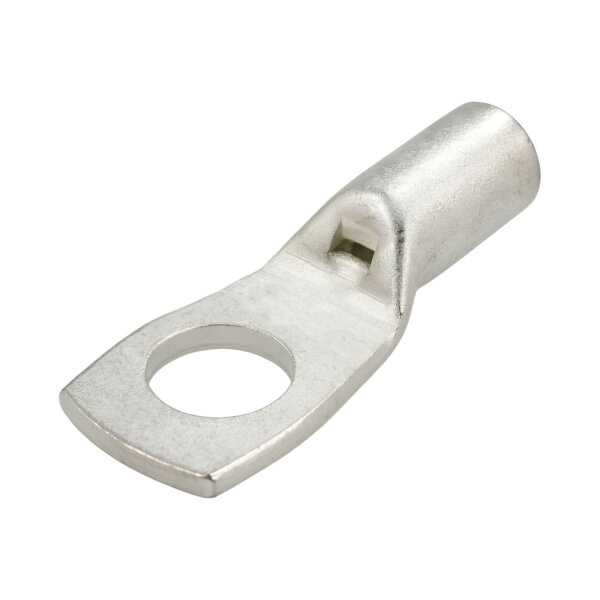

Rohrkabelschuh 25 mm² M10 | unisolierter Ringkabelschuh | 4 AWG | Kupfer verzinnt

Der Rohrkabelschuh für 25-mm²-Kabel verbindet elektrische Leitungen dauerhaft mit M10-Schrauben und Anschlussbolzen. Der unisolierte Ringkabelschuh besteht aus verzinntem Kupfer und eignet sich für fachgerecht ausgeführte Crimpverbindungen in Fahrzeugen, Maschinen, Batteriesystemen und elektrischen Verteilungen.

Typ: Rohrkabelschuh, Ringkabelschuh, Crimp-Kabelschuh, Quetschkabelschuh, Kabelöse, Batterie-Kabelschuh
Ausführung: unisoliert, aus Kupferrohr gefertigt
Leitungsquerschnitt: 25 mm²
Leitungsgröße: 4 AWG
Schraubengröße: M10 / 3/8 Zoll
Ringbohrung: 10,5 mm
Anschlussart: Crimpverbindung
Material: Kupfer
Oberfläche: verzinnt
Geeignete Leiterklassen: Klasse 1, 2, 5 und 6
Matrizenkennzahl für Sechskantpressung: 9
Betriebstemperatur: -50 °C bis +150 °C

Abmessungen:

Gesamtlänge: 39,5 mm
Breite der Anschlusslasche: 17 mm
Ringbohrung: 10,5 mm
Länge der Crimphülse: 14 mm
Außendurchmesser der Crimphülse: 9,5 mm
Innendurchmesser der Crimphülse: 7 mm
Abstand Lochmitte bis Hülsenansatz: 10,5 mm
Abstand Lochmitte bis Laschenende: 9,5 mm

Eigenschaften:

Rohrkabelschuh für 25 mm² beziehungsweise 4 AWG
Passend für M10-Schrauben und M10-Anschlussbolzen
Geschlossene Ringöse für eine formschlüssige Schraubverbindung
Aus Kupferrohr gefertigt für eine gleichmäßige Verpressung
Verzinnte Oberfläche für eine zuverlässige elektrische Kontaktierung
Unisolierte Ausführung zur anwendungsgerechten Weiterverarbeitung
Für starre, mehrdrähtige, flexible und hochflexible Leiterklassen geeignet
Dauerhafte Verbindung durch fachgerechtes Verpressen
Temperaturbeständig von -50 °C bis +150 °C

Anwendungsbereiche:

Batteriekabel und Batterieanschlüsse
Fahrzeug- und Bordnetzelektrik
Wohnmobil, Camper und Caravan
Boots- und Marineelektrik
Landmaschinen und Nutzfahrzeuge
Car-HiFi-Stromversorgung
Wechselrichter und Ladegeräte
Solar-, Speicher- und Niedervoltanlagen
Schaltschränke und elektrische Verteilungen
Maschinen- und Anlagenbau
Werkstatt und Kabelkonfektionierung

Beschreibung:

Der Rohrkabelschuh 25 mm² M10 dient zum Anschluss elektrischer Leitungen an Schrauben, Gewindebolzen, Verteiler und Anschlussklemmen. Die geschlossene Ringöse wird vollständig über den M10-Anschluss geführt und anschließend verschraubt. Dadurch entsteht eine formschlüssige Verbindung, die sich nicht seitlich vom Anschluss lösen kann.

Der 25-mm²-Ringkabelschuh wird aus Kupferrohr gefertigt und besitzt eine verzinnte Oberfläche. Die geschlossene Crimphülse nimmt das abisolierte Leitungsende auf und wird mit einem geeigneten Presswerkzeug verformt. Bei korrekter Verarbeitung entsteht eine dauerhaft belastbare elektrische und mechanische Verbindung.

Mit einer Ringbohrung von 10,5 mm passt der Kabelschuh auf M10-Schrauben und entsprechende Anschlussbolzen. Die 17 mm breite Anschlusslasche bietet eine ausreichend große Auflagefläche für den Schraubanschluss. Die Gesamtlänge beträgt 39,5 mm.

Der Rohrkabelschuh wird unisoliert geliefert. Dadurch kann die Verbindung nach dem Verpressen passend zur Einbausituation mit Schrumpfschlauch, Kabelschutz oder einer anderen geeigneten Isolierung versehen werden.

Montagehinweise:

Spannungsversorgung vor Beginn der Arbeiten vollständig abschalten
Leitung passend zur Länge der Crimphülse abisolieren
Einzelne Litzen beim Abisolieren nicht beschädigen oder abtrennen
Abisoliertes Leitungsende vollständig in die Crimphülse einführen
Mit einer geeigneten Crimpzange oder hydraulischen Kabelschuhpresse verpressen
Pressmatrize passend zu Kabelschuh, Leiterquerschnitt und Pressverfahren auswählen
Crimpverbindung anschließend durch eine Zugprobe kontrollieren
Verbindung bei Bedarf mit Schrumpfschlauch oder einer anderen geeigneten Isolierung schützen
M10-Schraube durch die Ringbohrung führen
Ringkabelschuh plan auf einer sauberen Kontaktfläche positionieren
Schraubverbindung mit dem für den Anschluss vorgesehenen Drehmoment befestigen

Sicherheits- und Warnhinweise:

Elektrische Arbeiten dürfen nur von Personen mit den erforderlichen Fachkenntnissen durchgeführt werden
Vor der Montage muss die Anlage vollständig spannungsfrei sein
Der Kabelschuh ist unisoliert und bietet keinen eigenständigen Berührungs- oder Kurzschlussschutz
Eine fehlerhafte Verpressung kann zu erhöhtem Übergangswiderstand, Erwärmung und Ausfall der Verbindung führen
Nur Presswerkzeuge und Matrizen verwenden, die für Kabelschuh und Leiterquerschnitt geeignet sind
Ringbohrung, Schraubendurchmesser und Auflagefläche müssen zueinander passen
Beschädigte, gelockerte, korrodierte oder sichtbar überhitzte Kabelschuhe nicht weiterverwenden
Die zulässige Strombelastung richtet sich nach Kabel, Verlegeart, Anschlussstelle, Umgebungstemperatur und Absicherung des Gesamtsystems
Der Betriebstemperaturbereich von -50 °C bis +150 °C darf nicht überschritten werden

Lieferumfang:

1× Rohrkabelschuh 25 mm² / 4 AWG mit M10-Ringbohrung

Häufige Fragen zum Rohrkabelschuh:

Für welchen Kabelquerschnitt ist der Rohrkabelschuh vorgesehen?

Der Kabelschuh ist für Leitungen mit einem Querschnitt von 25 mm² beziehungsweise der Größe 4 AWG ausgelegt.

Passt der Ringkabelschuh auf eine M10-Schraube?

Ja. Die Ringbohrung hat einen Durchmesser von 10,5 mm und ist für M10-Schrauben und M10-Anschlussbolzen vorgesehen.

Ist der Rohrkabelschuh isoliert?

Nein. Der Rohrkabelschuh wird unisoliert geliefert. Falls die Einbausituation einen Berührungs-, Kurzschluss-, Feuchtigkeits- oder Knickschutz erfordert, muss die Verbindung nach dem Verpressen entsprechend geschützt werden.

Welche Crimpzange wird benötigt?

Benötigt wird eine mechanische oder hydraulische Kabelschuhpresse für unisolierte Rohrkabelschuhe mit 25 mm². Pressmatrize und Pressverfahren müssen zum Kabelschuh und zum tatsächlichen Leiterquerschnitt passen.

Kann der Rohrkabelschuh sechskant verpresst werden?

Ja. Für die Sechskantpressung ist im Datenblatt die Matrizenkennzahl 9 angegeben. Entscheidend sind jedoch immer die Zuordnung und Einstellwerte des verwendeten Presswerkzeugs.

Was ist der Unterschied zwischen Rohrkabelschuh und Ringkabelschuh?

„Ringkabelschuh“ beschreibt die geschlossene Form der Anschlussöse. „Rohrkabelschuh“ bezeichnet die Konstruktion der Crimphülse aus Kupferrohr. Dieser Artikel ist daher sowohl ein Rohrkabelschuh als auch ein Ringkabelschuh.

Wie hoch darf der Rohrkabelschuh belastet werden?

Eine pauschale Stromangabe ist nicht möglich. Die zulässige Belastung hängt vom verwendeten Kabel, der Verlegeart, der Anschlussstelle, der Umgebungstemperatur und der Absicherung des Stromkreises ab.

Produkteigenschaft	Wert
Bohrung / Gewinde:	M10
Kontaktmaterial:	Kupfer (Cu)
Kontaktbeschichtung:	Verzinnt (Sn)
Isoliert:	Nein
Leiterquerschnitt min.:	20mm²
Leiterquerschnitt max.:	25mm²
Versandgewicht:	0,01 kg
Artikelgewicht:	0,01 kg
Inhalt:	1,00 Stück
