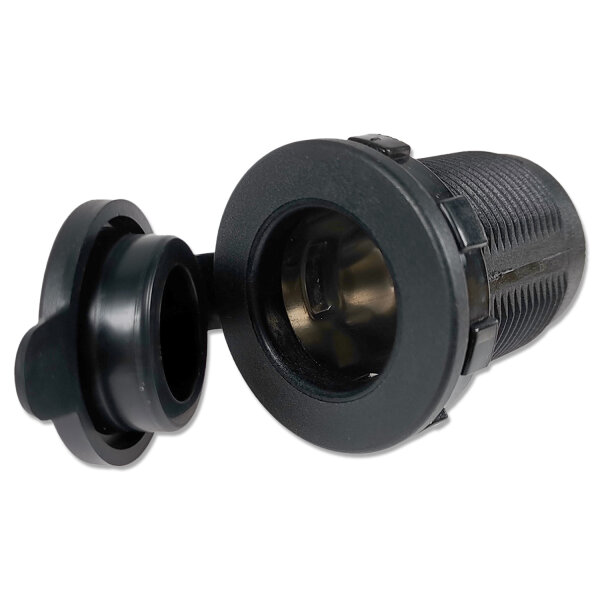

Zigarettenanzünderdose 12V 24V | KFZ Steckdose 20A | beleuchtet Ø29mm

Zigarettenanzünderdose 12V 24V | KFZ Steckdose 20A | beleuchtet Ø29mm

Artikelnummer: 00257
GTIN: 0725844096216
HAN: A13-142E-BB3
Kategorie: Steckdosen
Hersteller: Impulse Innovation

6,99 €

6,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

Zigarettenanzünderdose 12V 24V | KFZ Bordsteckdose | 20A | beleuchtet | Ø29mm

Universelle Zigarettenanzünderdose für 12V und 24V zum Einbau in Auto, Wohnmobil, Camper, Transporter, LKW, Boot und andere Fahrzeuge. Die KFZ Bordsteckdose nach SAE J563 ist für handelsübliche Zigarettenanzünderstecker und CLA-Stecker geeignet und ermöglicht den Anschluss zahlreicher 12V- und 24V-Verbraucher direkt am Bordnetz.

Die beleuchtete Einbausteckdose ist für Ströme bis 20 A ausgelegt und wird in einer Einbauöffnung von ca. Ø29 mm montiert. Der Anschluss erfolgt über gängige 6,3-mm-Flachstecker. Eine Schutzkappe verschließt die Buchse bei Nichtgebrauch und schützt den Innenbereich vor Schmutz und äußeren Einflüssen.

Typ: Zigarettenanzünderdose, Zigarettenanzünder Steckdose, KFZ Steckdose, Bordsteckdose, 12V Steckdose, 24V Steckdose, Einbausteckdose, SAE J563 Steckdose, CLA Steckdose
Nennspannung: 12–24 V DC
Nennstrom: bis 20 A
Norm: SAE J563
Kompatibilität: Standard CLA-Stecker / Cigarette Lighter Adapter / Zigarettenanzünderstecker
Farbe: Schwarz
Gehäusematerial: Polyamid (PA)
Anzahl Kontakte: 2
Anschluss: Flachstecker 6,3 mm / Quick Terminal 0.250"
Montageart: Einbau, Front- oder Rückwandmontage
Montageloch: Ø ca. 29 mm
Innendurchmesser: ca. 21 mm
Einbautiefe: ca. 37,4 mm
Abmessungen (L×B×H): ca. 49,6 × 39,2 × 31,4 mm
Temperaturbereich: -20 °C bis +85 °C
Isolationswiderstand: mindestens 100 MΩ bei 500 V DC
Dielektrische Festigkeit: 1500 V AC / 1 Minute
Schutzkappe: Ja
Verriegelungssystem: SealLink Locking System
Beleuchtung: Ja, LED-Innenbeleuchtung

Eigenschaften:

12V und 24V geeignet: Universell als zusätzliche Bordsteckdose in PKW, Wohnmobil, Camper, Van, Transporter, LKW, Boot und Sonderfahrzeugen einsetzbar.
SAE J563 Steckdose: Geeignet für handelsübliche Zigarettenanzünderstecker, CLA-Stecker, KFZ-Ladeadapter und kompatibles Bordnetz-Zubehör.
Bis 20 A belastbar: Für zahlreiche mobile Verbraucher geeignet, sofern Anschlussleitung, Steckverbindung und Absicherung entsprechend dimensioniert sind.
LED-beleuchtet: Die Innenbeleuchtung erleichtert das Auffinden und Anschließen bei Dunkelheit.
Mit Schutzkappe: Verschließt die Steckdose bei Nichtgebrauch und schützt den Innenbereich vor Schmutz und äußeren Einflüssen.
Kompakter Ø29-mm-Einbau: Geeignet für Armaturenbrett, Mittelkonsole, Verkleidung, Einbaupanel oder individuell angefertigte Schalterplatten.
6,3-mm-Flachstecker: Gängiger elektrischer Anschluss für die einfache Integration in vorhandene Fahrzeugelektrik.
Robustes PA-Gehäuse: Für Temperaturen von -20 °C bis +85 °C ausgelegt.

Typische Einsatzbereiche:

Auto & PKW: Zusätzliche 12V Steckdose für Ladeadapter, Navigation, Kühlbox, Kompressor und weiteres KFZ-Zubehör.
Wohnmobil, Camper & Van: Zusätzlicher Stromanschluss im Fahrerhaus, Wohnbereich, Heckausbau oder Stauraum.
LKW & Nutzfahrzeuge: Verwendung als 24V Steckdose für kompatible Verbraucher und Fahrzeugzubehör.
Boot & Marine: Einbau einer Bordsteckdose für geeignete 12V- oder 24V-Verbraucher.
Transporter & Bus: Nachrüstung zusätzlicher Stromanschlüsse für Fahrer, Passagiere oder Arbeitsgeräte.
Maschinen & Sonderfahrzeuge: Bordnetzanschluss für geeignete elektrische Verbraucher in mobilen Maschinen und Fahrzeugaufbauten.
DIY & Fahrzeugausbau: Ideal für individuelle Elektroinstallationen, Schaltpanels und Nachrüstlösungen.

Beschreibung:

Diese 12V / 24V Zigarettenanzünderdose eignet sich als universelle KFZ Steckdose und Bordsteckdose für Fahrzeuge mit Gleichspannungs-Bordnetz. Durch die Ausführung nach SAE J563 können handelsübliche CLA- und Zigarettenanzünderstecker verwendet werden.

Damit eignet sich die Einbausteckdose beispielsweise zum Anschluss von KFZ-Ladegeräten, USB-Adaptern, Navigationsgeräten, Kühlboxen, Kompressoren und anderem kompatiblen 12V- oder 24V-Zubehör.

Für den Einbau wird eine Öffnung von ca. Ø29 mm benötigt. Die Einbautiefe beträgt ca. 37,4 mm. Der elektrische Anschluss erfolgt über zwei verbreitete 6,3-mm-Flachsteckkontakte, wodurch sich die Steckdose einfach in bestehende oder neu aufgebaute Bordnetze integrieren lässt.

Die integrierte LED-Beleuchtung verbessert die Sichtbarkeit der Steckdose bei Dunkelheit. Eine Schutzkappe verschließt die Buchse, wenn sie nicht verwendet wird. Das robuste Polyamid-Gehäuse ist für einen Temperaturbereich von -20 °C bis +85 °C ausgelegt.

Mit einer maximalen Belastbarkeit von 20 A eignet sich die Bordsteckdose auch für Verbraucher mit höherer Stromaufnahme. Voraussetzung dafür sind eine entsprechend dimensionierte Leitung, geeignete Steckverbindungen und eine fachgerechte Absicherung.

Montage & Anschluss:

Für den Einbau wird ein Montageloch mit ca. Ø29 mm benötigt.
Benötigte Einbautiefe: ca. 37,4 mm.
Elektrischer Anschluss über 6,3-mm-Flachstecker.
Vor Montage und Anschluss das betreffende Bordnetz spannungsfrei schalten.
Plus- und Minusanschluss entsprechend der elektrischen Installation korrekt verbinden.
Die Plusleitung möglichst nahe an der Spannungsquelle mit einer geeigneten KFZ-Sicherung absichern.
Der Sicherungswert muss zum verwendeten Kabelquerschnitt, zur Leitungslänge und zur Installation passen.
Die maximale Belastbarkeit der Steckdose von 20 A darf nicht überschritten werden.

Sicherheits- & Warnhinweise:

Nur für geeignete 12V- und 24V-Gleichspannungs-Bordnetze verwenden.
Maximale Belastbarkeit von 20 A nicht überschreiten.
Anschlussleitung entsprechend Stromaufnahme, Leitungslänge und Verlegeart ausreichend dimensionieren.
Plusleitung fachgerecht und möglichst nahe an der Spannungsquelle absichern.
Elektrische Anschlüsse vollständig isolieren und gegen unbeabsichtigten Kurzschluss sichern.
Nur geeignete und mechanisch passende Stecker verwenden.
Beschädigte, korrodierte oder lose Kontakte nicht weiterverwenden.
Schutzkappe bei Nichtgebrauch geschlossen halten.
Montage und elektrische Installation sollten durch eine fachkundige Person erfolgen.
Von Kindern fernhalten.

Lieferumfang:

1x Zigarettenanzünderdose / KFZ Bordsteckdose 12–24 V, 20 A, beleuchtet, für Ø29-mm-Einbau

Häufige Fragen:

Ist die Zigarettenanzünderdose für 12V und 24V geeignet?

Ja. Die Steckdose ist für 12V- und 24V-Gleichspannungs-Bordnetze geeignet und kann beispielsweise in PKW, Campern, Wohnmobilen, Transportern, LKW und Booten eingesetzt werden.

Welche Stecker passen in die Bordsteckdose?

Die Steckdose entspricht SAE J563 und ist für handelsübliche CLA-Stecker und Zigarettenanzünderstecker mit entsprechender Bauform ausgelegt.

Welchen Durchmesser muss das Montageloch haben?

Für den Einbau wird eine Öffnung mit ca. 29 mm Durchmesser benötigt. Die benötigte Einbautiefe beträgt ca. 37,4 mm.

Wie wird die 12V / 24V Steckdose angeschlossen?

Der elektrische Anschluss erfolgt über 6,3-mm-Flachstecker. Die Plusleitung muss fachgerecht und passend zum verwendeten Kabelquerschnitt abgesichert werden.

Kann ich die Steckdose im Wohnmobil oder Camper einbauen?

Ja. Die Einbausteckdose eignet sich sehr gut für Wohnmobil, Camper und Van, beispielsweise als zusätzliche 12V Steckdose im Wohnbereich, Fahrerhaus oder Heckausbau.

Kann die Steckdose auch im LKW verwendet werden?

Ja. Durch den Spannungsbereich von 12–24 V DC kann sie auch in geeigneten 24V-Bordnetzen von LKW und Nutzfahrzeugen eingesetzt werden.

Wie hoch darf die Steckdose belastet werden?

Die maximale Belastbarkeit beträgt 20 A. Die tatsächlich nutzbare Stromstärke hängt zusätzlich von Kabelquerschnitt, Leitungslänge, Absicherung, Stecker und angeschlossenem Verbraucher ab.

Ist die Zigarettenanzünderdose beleuchtet?

Ja. Die Steckdose verfügt über eine integrierte LED-Innenbeleuchtung, wodurch sie bei Dunkelheit leichter auffindbar ist.

Produkteigenschaft	Wert
Nennspannung:	12V
Anschluss:	Flachstecker 6,3mm
Farbe:	Schwarz
Stromart:	Gleichstrom (DC)
Anzahl Kontakte:	2
Nennstrom:	20A
mit Kabelsatz:	Nein
Versandgewicht:	0,03 kg
Artikelgewicht:	0,03 kg
Inhalt:	1,00 Stück
