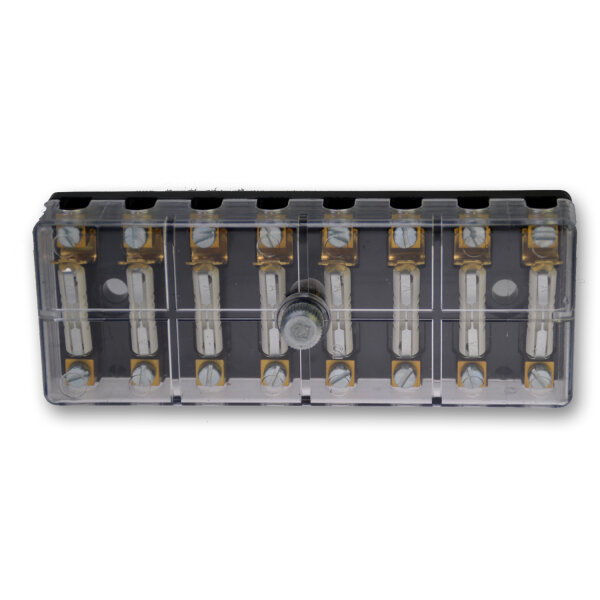

Torpedo-Sicherungsbox | 8-fach | inkl. 8A Sicherungen & Schraubklemme

Torpedo-Sicherungsbox | 8-fach | inkl. 8A Sicherungen & Schraubklemme

Artikelnummer: 00302-008
GTIN: 5705541204751
HAN: FH-CF-8x8A
Kategorie: Torpedosicherungshalter (ATS/Continental/BOSCH)
Hersteller: Impulse Innovation

22,99 €

22,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

Torpedo-Sicherungskasten 8-fach | 12V Sicherungsbox mit 8× 8A Sicherungen

Der 8-fache Torpedo-Sicherungskasten ermöglicht die separate Absicherung von bis zu acht elektrischen Stromkreisen in klassischen 12V-Bordnetzen. Er eignet sich für Oldtimer, Youngtimer, Traktoren, Landmaschinen, Nutzfahrzeuge und weitere Fahrzeuge, in denen Torpedosicherungen beziehungsweise Continental-Sicherungen verwendet werden.

Jeder Sicherungsplatz verfügt über einen eigenen Ein- und Ausgang. Da keine gemeinsame Sammelschiene vorhanden ist, können die acht Stromkreise unabhängig voneinander angeschlossen und abgesichert werden. Der Sicherungskasten wird bereits mit acht Torpedosicherungen zu jeweils 8A geliefert.

Technische Daten:

Typ: Torpedo-Sicherungskasten, Sicherungsbox, Sicherungsdose, Sicherungshalter, KFZ-Sicherungskasten
Ausführung: 8-fach für acht getrennte Stromkreise
Nennspannung: 12V DC
Sicherungstyp: Torpedosicherung, Continental-Sicherung, Bosch-Sicherung, ATS-Sicherung
Geeignete Sicherungswerte: 5 bis 40A
Enthaltene Sicherungen: 8× Torpedosicherung mit jeweils 8A
Ein- und Ausgänge: jeweils 8
Anschlüsse: 16 separate Schraubanschlüsse
Anschlussaufbau: Je ein Ein- und Ausgang pro Sicherungsplatz
Gemeinsame Sammelschiene: Nein
Anschlussart: Seitliche Leitungseinführung mit Schraubklemmung
Geeigneter Kabelquerschnitt: bis 6mm²
Gehäusematerial: Polyamid
Gehäusefarbe: Schwarz
Deckelfarbe: Transparent
Breite: 120mm
Tiefe: 45mm
Höhe inklusive Rändelschraube: 35mm
Montageloch-Durchmesser: 5,5mm
Mittenabstand der Montagelöcher: 60mm

Was diesen Sicherungskasten praktisch macht:

Acht getrennte Stromkreise: Jeder Sicherungsplatz besitzt einen eigenen Ein- und Ausgang.
Keine gemeinsame Sammelschiene: Die einzelnen Stromkreise können unabhängig voneinander eingespeist und verwendet werden.
Direkt einsatzbereit: Acht Torpedosicherungen mit jeweils 8A sind bereits enthalten.
Flexible Bestückung: Geeignet für Torpedosicherungen mit Sicherungswerten von 5 bis 40A.
Direkter Kabelanschluss: Die Leitungen werden seitlich eingeführt und über Schraubklemmen befestigt.
Transparenter Deckel: Die eingesetzten Sicherungen bleiben für eine schnelle Sichtkontrolle erkennbar.
Abnehmbare Abdeckung: Der Deckel wird mit einer zentralen Rändelschraube befestigt und lässt sich ohne zusätzliches Werkzeug abnehmen.

Typische Einsatzbereiche:

Oldtimer und Youngtimer: Für Reparatur, Restaurierung oder Neuaufbau klassischer Fahrzeugelektrik.
Traktoren und Landmaschinen: Zur Absicherung von Beleuchtung, Signalanlagen, Instrumenten und weiteren Verbrauchern.
Nutz- und Sonderfahrzeuge: Für zusätzliche oder bestehende Stromkreise in klassischen 12V-Bordnetzen.
Anhänger und Fahrzeugaufbauten: Für elektrische Anlagen mit getrennt abzusichernden Verbrauchern.
Wohnmobile und Camper: Für 12V-Installationen, sofern Torpedosicherungen verwendet werden.
Restaurationsprojekte: Als klassisch aufgebauter Sicherungshalter für zeitgenössische Bordnetze.

Beschreibung:

Dieser 8-fache Torpedo-Sicherungskasten ist für elektrische Anlagen mit klassischen Torpedo-, Continental-, Bosch- oder ATS-Sicherungen ausgelegt. Er bietet acht einzelne Sicherungsplätze und eignet sich damit zur übersichtlichen Absicherung mehrerer Verbraucher innerhalb eines 12V-Bordnetzes.

Die Sicherungsplätze sind nicht durch eine gemeinsame Stromschiene miteinander verbunden. Jeder Platz bildet einen eigenen Strompfad zwischen zwei gegenüberliegenden Schraubanschlüssen. Dadurch lassen sich acht Stromkreise unabhängig voneinander einspeisen und absichern.

Die Kabel werden seitlich in die Messingklemmen eingeführt und anschließend über die von oben zugänglichen Schrauben befestigt. Geeignet sind Leitungen mit einem Kabelquerschnitt von bis zu 6mm².

Der transparente Deckel ermöglicht eine Sichtkontrolle der eingesetzten Sicherungen und schützt sie vor direkter Berührung. Zum Öffnen wird die zentrale Rändelschraube gelöst und die Abdeckung vollständig abgenommen.

Im Lieferumfang befinden sich bereits acht Torpedosicherungen mit jeweils 8A. Der tatsächlich benötigte Sicherungswert muss jedoch immer passend zum angeschlossenen Verbraucher, zum Kabelquerschnitt und zur zulässigen Strombelastung des jeweiligen Stromkreises gewählt werden.

Wichtige Hinweise zur Verwendung:

Der Sicherungskasten besitzt keine gemeinsame Plus- oder Masseverteilung.
Jeder Sicherungsplatz muss über seinen eigenen Ein- und Ausgang in den jeweiligen Stromkreis eingebunden werden.
Nur Torpedosicherungen in passender Bauform verwenden.
Verwendbar sind Torpedosicherungen mit Sicherungswerten von 5 bis 40A.
Die enthaltenen 8A-Sicherungen sind nicht automatisch für jeden Verbraucher geeignet.
Der Sicherungswert muss zum Verbraucher, zum Kabelquerschnitt und zur zulässigen Leitungsbelastung passen.
Die Schraubanschlüsse nach der Montage auf festen Sitz kontrollieren.
Die Sicherungsbox an einem trockenen und vor direkter Feuchtigkeit geschützten Ort montieren.

Sicherheits- und Warnhinweise:

Vor Montage- und Anschlussarbeiten die Spannungsversorgung vollständig unterbrechen.
Nur innerhalb eines geeigneten 12V-Gleichspannungsnetzes verwenden.
Keine Sicherung mit einem höheren Wert einsetzen, als Leitung und Verbraucher zulassen.
Die Sicherung ist passend zum verwendeten Kabelquerschnitt zu dimensionieren.
Lose Schraubanschlüsse können zu erhöhtem Übergangswiderstand und starker Erwärmung führen.
Beschädigte, korrodierte oder überhitzte Bauteile nicht weiterverwenden.
Arbeiten an elektrischen Anlagen sollten bei fehlender Fachkenntnis durch qualifiziertes Personal durchgeführt werden.

Lieferumfang:

1× 8-facher Torpedo-Sicherungskasten
1× transparente Abdeckung mit Rändelschraube
8× Torpedosicherung mit jeweils 8A

Häufige Fragen:

Welche Sicherungen passen in den Sicherungskasten?

Der Sicherungskasten ist für klassische Torpedosicherungen ausgelegt. Diese werden auch als Continental-, Bosch- oder ATS-Sicherungen bezeichnet.

Welche Sicherungswerte können verwendet werden?

Geeignet sind Torpedosicherungen mit Sicherungswerten von 5 bis 40A. Der benötigte Wert richtet sich nach Verbraucher, Kabelquerschnitt und zulässiger Leitungsbelastung.

Besitzt der Sicherungskasten eine gemeinsame Plusleitung?

Nein. Die acht Sicherungsplätze sind voneinander getrennt und besitzen jeweils einen eigenen Ein- und Ausgang.

Wie viele Anschlüsse sind vorhanden?

Insgesamt besitzt der Sicherungskasten 16 Schraubanschlüsse. Jeweils zwei Anschlüsse gehören zu einem der acht Sicherungsplätze.

Wie werden die Kabel angeschlossen?

Die abisolierten Leitungsenden werden seitlich in die Anschlussklemmen eingeführt und anschließend mit den von oben zugänglichen Schrauben festgeklemmt.

Sind Sicherungen bereits enthalten?

Ja. Zum Lieferumfang gehören acht Torpedosicherungen mit einem Sicherungswert von jeweils 8A.

Müssen immer 8A-Sicherungen verwendet werden?

Nein. Die enthaltenen 8A-Sicherungen sind eine Erstbestückung. Der erforderliche Sicherungswert muss passend zum jeweiligen Stromkreis gewählt werden.
