Sicherungshalter 4-fach | ATO ATC UniVAL | 12-32V | stehend | MTA

Sicherungshalter 4-fach | ATO ATC UniVAL | 12-32V | stehend | MTA

Q: Welche Sicherungen passen in den Halter?

Passend sind UniVAL®, ATO und ATC Standard KFZ-Flachstecksicherungen mit 19 mm Baugröße.

Q: Für welche Bordnetze ist der Halter geeignet?

Für Bordnetze bis 32 V DC und damit ideal für 12 V und 24 V Systeme.

Q: Hat der Sicherungshalter 4 oder 8 Sicherungsplätze?

Der Halter besitzt 4 Sicherungsplätze. Die 8 Anschlüsse sind die elektrischen Ein- und Abgänge (je Sicherungsplatz Zuleitung und Abgang).

Q: Ist der Halter für den Motorraum geeignet?

Die Schutzart ist IP22. Der Sicherungshalter ist für trockene, geschützte Einbauorte vorgesehen und nicht für direkte Spritzwasserzonen im Motorraum.

Q: Welche Anschlüsse werden verwendet?

Der Anschluss erfolgt über 6,3-mm-Flachstecker an der Unterseite (Standard im KFZ-Bereich). Geeignete Flachsteckhülsen sollten fachgerecht vercrimpt werden.

Artikelnummer: 00301-SET
GTIN: 8010266126194
HAN: 0100540
Kategorie: Standard (ATO/ATC/UniVAL)
Hersteller: MTA

6,99 €

6,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

389 Stück Auf Lager
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

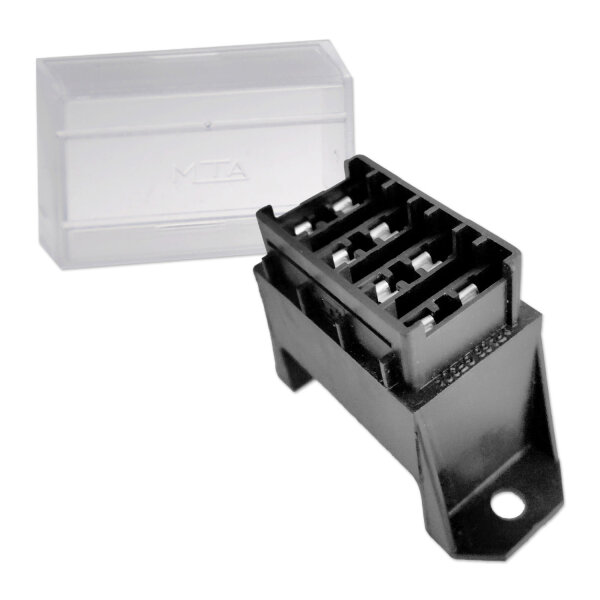

Sicherungshalter 4-fach – MTA UniVAL® (ATO/ATC KFZ-Flachsicherung) | 32 V | 80 A | stehend

Kompakter 4-fach Sicherungshalter für UniVAL®, ATO und ATC KFZ-Flachsicherungen (19 mm) zur sicheren Absicherung und übersichtlichen Verteilung von Bordstromkreisen. Die stehende Bauform mit Anschlüssen nach unten eignet sich besonders für saubere Installationen in Fahrzeug-, Marine- und Batteriesystemen.

Hersteller: MTA
Herstellernummer: 0100540
Typ: Sicherungshalter / Sicherungskasten / Sicherungsbox
Sicherungstyp: UniVAL®, ATO, ATC (19 mm)
Anzahl Sicherungsplätze: 4
Nennspannung: 32 V DC
Nennstrom: 80 A (gesamt, kontinuierlich)
Anschlussart: 8× Flachstecker 6,3 mm (Unterseite, für Ein- und Abgänge)
Bauform: Stehend, Anschlüsse nach unten
Betriebstemperatur: -30 °C bis +85 °C
Befestigung: M5 Schraubbefestigung, Lochabstand 53,2 mm
Abmessungen: ca. 65,2 × 57,5 × 26 mm
Schutzart: IP22

Eigenschaften:

Vier Stromkreise kompakt und übersichtlich absicherbar
Stehende Ausführung mit sauberer Kabelführung nach unten
Transparenter Deckel für schnelle Sichtkontrolle
Verzinnte Bronze-Kontakte für langlebige, niederohmige Verbindung
Ein- und Abgänge komfortabel über 6,3-mm-Flachstecker an der Unterseite
Geeignet für 12 V und 24 V Bordnetze (bis 32 V DC)
Stabile Schraubmontage über M5-Befestigungspunkte

Anwendungsbereiche:

PKW, LKW, Anhänger, Caravan: Absicherung von Verbraucherkreisen im Bordnetz
Marine & Boot: Stromverteilung in 12 V / 24 V Systemen
Solar- und Batteriesysteme: kompakte Sicherungsaufteilung in autarken Anlagen
Landmaschinen & Nutzfahrzeuge: robuste Stromverteilung bei Vibration
Schaltschrank- und Steuerungsbau: Integration in Niederspannungsverteilungen

Typische Absicherungen:

Kompressor-Kühlbox / Kühlschrank
Wasserpumpe im Camper
LED-Innenbeleuchtung / Zusatzbeleuchtung
12-V-Steckdosen, USB-Lader, kleinere Verbrauchergruppen

Beschreibung:

Der MTA UniVAL® Sicherungshalter 0100540 ist eine zuverlässige Lösung zur Absicherung mehrerer Verbraucher in kompakten Installationen. Mit vier Sicherungsplätzen für ATO/ATC Flachsicherungen und Flachsteckanschlüssen an der Unterseite eignet sich der Halter für Bordnetze bis 32 V DC.

Die stehende Bauform ermöglicht eine platzsparende Montage, während der transparente Deckel die eingesetzten Sicherungen jederzeit sichtbar hält. Die verzinnten Kontakte aus Bronze sorgen für eine stabile Stromübertragung auch bei dauerhafter Belastung.

Ideal, wenn mehrere Stromkreise sauber, schnell prüfbar und platzsparend abgesichert werden sollen.

Technische Daten:

Kontaktmaterial: Bronze (CuSn)
Kontaktbeschichtung: Verzinnung (Sn)
Gehäuse: PA66 GF30 HB (schwarzer Boden)
Deckel: PC V2 (transparent)
Sekundärverriegelung: PA66 V2 (gelb)
Entflammbarkeitsklasse: UL94V-2
Schutzart: IP22

Verwendungshinweise:

Nur passende Flachsicherungen (UniVAL®, ATO/ATC, 19 mm) verwenden
Montage ausschließlich im spannungsfreien Zustand durchführen
Anschluss über geeignete 6,3-mm-Flachsteckhülsen herstellen
Sicherungswerte passend zum Verbraucher und Leitungsquerschnitt wählen
Deckel korrekt aufsetzen und Verriegelung prüfen

Passende Ersatzteile:

0300540: Ersatz-Boden 4-fach, stehend, mit Flachsteckern
0300542: Ersatz-Deckel transparent, für 4-fach stehend

Sicherheits- & Warnhinweise:

Nur für Niederspannungssysteme bis 32 V DC geeignet
Nur an trockenen, geschützten Einbauorten verwenden (IP22, nicht spritzwassergeschützt)
Installation nur durch qualifiziertes Fachpersonal oder nach fachgerechter Anleitung
Steckverbindungen regelmäßig prüfen (fester Sitz, Korrosion, Erwärmung)

Lieferumfang

1× MTA UniVAL® Sicherungshalter 4-fach (stehend) mit transparentem Deckel

Hinweis: Abgebildete Sicherungen dienen nur zur Demonstration und sind nicht im Lieferumfang enthalten.

FAQ

Welche Sicherungen passen in den Halter?

Passend sind UniVAL®, ATO und ATC Standard KFZ-Flachstecksicherungen mit 19 mm Baugröße.

Für welche Bordnetze ist der Halter geeignet?

Für Bordnetze bis 32 V DC und damit ideal für 12 V und 24 V Systeme.

Hat der Sicherungshalter 4 oder 8 Sicherungsplätze?

Der Halter besitzt 4 Sicherungsplätze. Die 8 Anschlüsse sind die elektrischen Ein- und Abgänge (je Sicherungsplatz Zuleitung und Abgang).

Ist der Halter für den Motorraum geeignet?

Die Schutzart ist IP22. Der Sicherungshalter ist für trockene, geschützte Einbauorte vorgesehen und nicht für direkte Spritzwasserzonen im Motorraum.

Welche Anschlüsse werden verwendet?

Der Anschluss erfolgt über 6,3-mm-Flachstecker an der Unterseite (Standard im KFZ-Bereich). Geeignete Flachsteckhülsen sollten fachgerecht vercrimpt werden.

Produkteigenschaft	Wert
Nennspannung:	32V
Sicherungsformat:	Standard Flachstecksicherung
Farbe:	Schwarz
Stromart:	Gleichstrom (DC)
Nennstrom:	80A
Bohrung / Gewinde:	M5
Kontaktmaterial:	Bronze (CuSn)
Kontaktbeschichtung:	Verzinnt (Sn)
Entflammbarkeitsklasse:	UL94V-2
Gehäusematerial:	Polyamid (PA)
Sicherungsgröße:	19mm
Produktart:	Sicherungshalter
Versandgewicht:	0,03 kg
Artikelgewicht:	0,03 kg
Inhalt:	1,00 Stück
