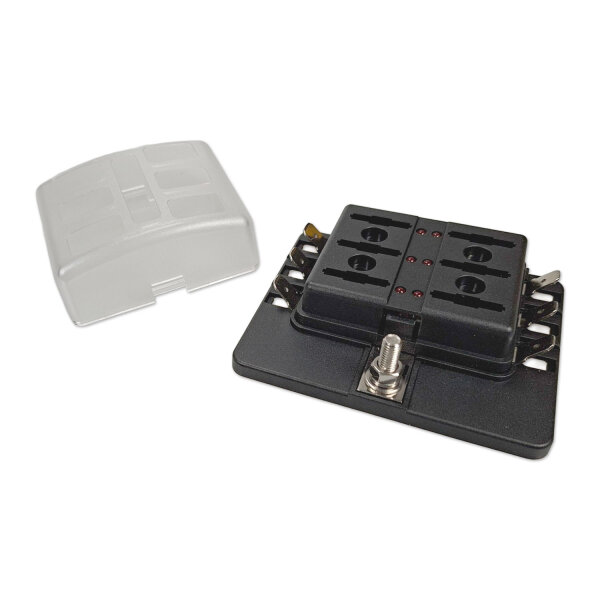

Sicherungshalter 6-fach 12V 24V ATO ATC 100A Sicherungsblock LED

Sicherungshalter 6-fach 12V 24V ATO ATC 100A Sicherungsblock LED

Artikelnummer: 02183
GTIN: 0725844100890
HAN: FD-UNI-6-M5
Kategorie: Verteiler & Verbinder
Hersteller: Impulse Innovation

20,99 €

20,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

Der 6-fach Sicherungshalter für 12V- und 24V-Systeme ermöglicht die zentrale Stromverteilung und separate Absicherung von bis zu sechs elektrischen Verbrauchern. Eine gemeinsame Plusversorgung wird über den Sicherungsblock auf sechs einzeln abgesicherte Stromkreise verteilt. Dadurch eignet sich der Verteiler besonders für Fahrzeug, Wohnmobil, Camper, Boot sowie weitere DC-Bordnetze und elektrische Nachrüstungen.

Der Sicherungshalter ist für gängige ATO-, ATC- und UniVAL-Flachstecksicherungen ausgelegt. Jeder der sechs Stromkreise verfügt über eine eigene Sicherungsposition und eine LED-Statusanzeige, die bei ausgelöster bzw. defekter Sicherung die Fehlersuche erleichtert.

Mit einer maximalen Belastbarkeit von 100 A am gemeinsamen Eingang und bis zu 30 A je Ausgang lässt sich der Sicherungsverteiler für zahlreiche 12V- und 24V-Verbraucher einsetzen. Der transparente Schutzdeckel schützt die Sicherungen und lässt gleichzeitig eine schnelle Sichtkontrolle zu.

6-fach Sicherungsblock für 12V und 24V

Statt mehrere einzelne Sicherungshalter separat zu verkabeln, können mit diesem 6-fach Sicherungsverteiler bis zu sechs Stromkreise übersichtlich an einem zentralen Punkt zusammengeführt werden. Das erleichtert Aufbau, Wartung und Erweiterung elektrischer Anlagen.

Typische Verbraucher sind beispielsweise Beleuchtung, USB-Steckdosen, 12V-Steckdosen, Pumpen, Lüfter, Kühlgeräte oder anderes elektrisches Zubehör, sofern Stromaufnahme, Leitung und Sicherung entsprechend dimensioniert sind.

Für ATO-, ATC- und UniVAL-Flachsicherungen

Der Sicherungshalter nimmt gängige ATO-, ATC- und UniVAL-Flachstecksicherungen auf. Dadurch können die einzelnen Stromkreise abhängig vom jeweiligen Verbraucher mit einer passend dimensionierten Sicherung abgesichert werden.

Die maximale Belastbarkeit eines einzelnen Ausgangs beträgt 30 A. Die tatsächlich eingesetzte Sicherungsstärke muss zum angeschlossenen Verbraucher und zum verwendeten Leitungsquerschnitt passen.

LED-Anzeige für jeden Sicherungsplatz

Für jeden der sechs Sicherungsplätze ist eine Status-LED integriert. Bei ausgelöster Sicherung wird der betreffende Stromkreis optisch angezeigt. Dadurch lässt sich die betroffene Sicherung schneller identifizieren, ohne alle Sicherungen einzeln kontrollieren zu müssen.

Besonders bei umfangreicheren Bordnetzen mit mehreren Zusatzverbrauchern kann die LED-Anzeige Wartung und Fehlersuche deutlich vereinfachen.

Zentrale Stromverteilung bis 100 A

Die Versorgung erfolgt über einen gemeinsamen M5-Schraubanschluss. Von dort wird die Eingangsspannung auf die sechs Sicherungsplätze verteilt. Der zentrale Eingang ist für eine maximale Strombelastbarkeit von 100 A angegeben.

Die einzelnen Verbraucher werden über 6,3-mm-Flachsteckanschlüsse angeschlossen. Dadurch entsteht eine kompakte und übersichtliche Stromverteilung für mehrere abgesicherte Leitungen.

Für KFZ, Wohnmobil, Camper und Boot

Durch die Auslegung für Gleichspannungen bis 32 V DC eignet sich der Flachsicherungshalter insbesondere für klassische 12V- und 24V-Bordnetze.

PKW & KFZ: Absicherung nachgerüsteter elektrischer Verbraucher
Wohnmobil & Camper: Verteilung für Beleuchtung, USB, Pumpen und weitere Bordverbraucher
Transporter & Nutzfahrzeuge: zusätzliche 12V- oder 24V-Stromkreise strukturiert absichern
Boot & Marine: kompakte Verteilung verschiedener Bordverbraucher an geeigneter Einbauposition
Solar & Off-Grid: Absicherung einzelner DC-Verbraucherstromkreise
Umbau & Nachrüstung: zentrale Sicherungsverteilung für elektrische Zusatzgeräte

Technische Daten

Typ: Sicherungshalter, Sicherungsblock, Sicherungsverteiler, Stromverteiler, Flachsicherungshalter
Anzahl Sicherungsplätze: 6
Anzahl Stromkreise: 6 einzeln abgesicherte Ausgänge
Nennspannung: bis 32 V DC
Geeignet für: 12V- und 24V-Systeme
Maximale Strombelastbarkeit Eingang: 100 A
Maximale Strombelastbarkeit je Ausgang: 30 A
Sicherungstyp: ATO, ATC, UniVAL Flachstecksicherungen
Statusanzeige: LED-Anzeige je Sicherungsplatz
Eingangsanschluss: M5-Schraubanschluss
Ausgangsanschlüsse: 6,3 mm Flachstecker
Empfohlener Kabelquerschnitt Eingang: AWG 4–6, ca. 13–21 mm²
Empfohlener Kabelquerschnitt Ausgang: AWG 12–16, ca. 1,5–4 mm²
Temperaturbereich: -20 °C bis +85 °C
Gehäusematerial: PBT
Deckelmaterial: Polycarbonat
Kontaktmaterial: verzinntes Kupfer
Abdeckung: transparenter Schutzdeckel mit Rastfunktion
Montage: 4 Befestigungspunkte
Abmessungen: ca. 85 × 65 × 48 mm

Was der 6-fach Sicherungsverteiler praktisch macht

Eine zentrale Einspeisung: sechs Verbraucher über einen gemeinsamen Versorgungspunkt verteilen
Separate Absicherung: jeder Stromkreis erhält seine eigene Flachsicherung
Schnelle Fehlersuche: integrierte LED-Anzeige kennzeichnet ausgelöste Sicherungen
Gängige Sicherungen: geeignet für ATO-, ATC- und UniVAL-Flachstecksicherungen
Übersichtliche Verkabelung: mehrere Stromkreise an einem zentralen Sicherungspunkt zusammenführen
Transparenter Deckel: Sicherungen bleiben sichtbar und werden gleichzeitig geschützt

Hinweise zur Installation

Vor Beginn der Installation die Stromversorgung vollständig trennen.
Die maximale Gesamtbelastbarkeit des Eingangs von 100 A beachten.
Einzelne Ausgänge mit maximal 30 A belasten.
Sicherungswert immer passend zu Verbraucher und Leitungsquerschnitt wählen.
Leitungsquerschnitte entsprechend Stromstärke, Leitungslänge und Anwendung dimensionieren.
Alle elektrischen Anschlüsse fachgerecht ausführen und gegen unbeabsichtigtes Lösen sichern.
Den Sicherungshalter an einer geeigneten, geschützten und gut zugänglichen Position montieren.

Lieferumfang

1 × Sicherungshalter 6-fach für ATO-, ATC- und UniVAL-Flachstecksicherungen
1 × transparenter Schutzdeckel

Häufige Fragen zum 6-fach Sicherungshalter

Wofür wird ein Sicherungsblock verwendet?

Ein Sicherungsblock verteilt eine gemeinsame Stromversorgung auf mehrere separat abgesicherte Stromkreise. Dieser Verteiler stellt sechs einzeln abgesicherte Ausgänge zur Verfügung.

Welche Sicherungen passen in den Sicherungshalter?

Der Sicherungshalter ist für ATO-, ATC- und UniVAL-Flachstecksicherungen ausgelegt.

Ist der Sicherungshalter für 12V geeignet?

Ja. Der Sicherungsblock ist für Spannungen bis 32 V DC ausgelegt und kann daher in geeigneten 12V-Systemen eingesetzt werden.

Kann der Sicherungsblock auch mit 24V verwendet werden?

Ja. Durch die maximale Betriebsspannung von 32 V DC ist der Sicherungshalter auch für geeignete 24V-Gleichspannungssysteme vorgesehen.

Wie viele Verbraucher können angeschlossen werden?

Es stehen sechs separat abgesicherte Stromkreise zur Verfügung. Somit können bis zu sechs Verbraucher bzw. Verbraucherstromkreise einzeln abgesichert werden.

Wie hoch darf ein einzelner Ausgang belastet werden?

Ein einzelner Ausgang ist mit maximal 30 A angegeben. Sicherung, Leitung und angeschlossener Verbraucher müssen entsprechend dimensioniert werden.

Wie hoch ist die maximale Gesamtbelastung?

Der gemeinsame Eingang des Sicherungsverteilers ist mit maximal 100 A angegeben. Die Summe der angeschlossenen Lasten darf diese Grenze nicht überschreiten.

Was bedeutet die LED-Anzeige am Sicherungshalter?

Für jeden Sicherungsplatz ist eine LED-Anzeige vorhanden. Sie erleichtert das Erkennen eines Stromkreises mit ausgelöster Sicherung und damit die Fehlersuche.

Kann der Sicherungshalter im Wohnmobil oder Camper verwendet werden?

Ja. Der Verteiler eignet sich für entsprechende 12V- und 24V-Bordnetze und kann beispielsweise zur Absicherung von Beleuchtung, USB-Anschlüssen, Pumpen und anderen Zusatzverbrauchern eingesetzt werden.

Ist der Sicherungsblock für ein Boot geeignet?

Der Sicherungshalter kann grundsätzlich in passenden DC-Bordnetzen eingesetzt werden. Der Einbauort und die Installation müssen jedoch zu den jeweiligen Umgebungsbedingungen passen; eine besondere Wasserdichtigkeit ist anhand der vorliegenden Daten nicht ausgewiesen.

Produkteigenschaft	Wert
Nennspannung:	32V
Anschluss:	Schraube M5 Flachstecker 6,3mm
Sicherungsformat:	Standard Flachstecksicherung
Farbe:	Schwarz
Stromart:	Gleichstrom (DC)
Sicherungsgröße:	19mm
Anzahl Eingänge:	1
Form:	Rechteckig
Versandgewicht:	0,15 kg
Artikelgewicht:	0,15 kg
Inhalt:	1,00 Stück
