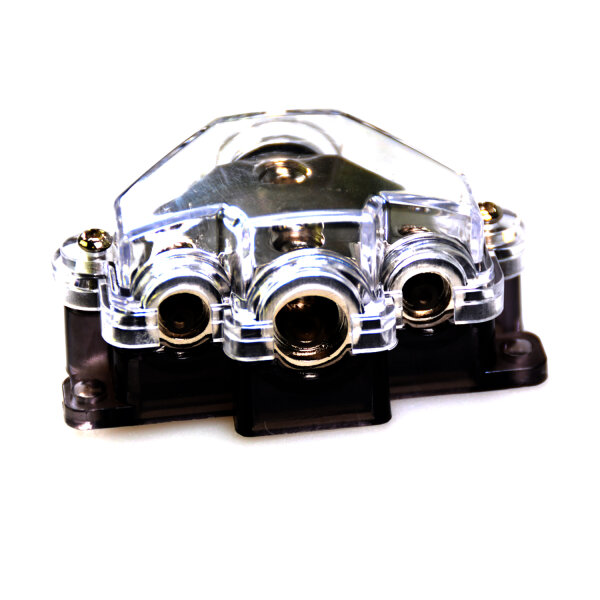

Verteilerblock 3-fach – 1×35 mm² auf 1×20 mm² + 2×10 mm² | 12–48 V DC

Verteilerblock 3-fach – 1×35 mm² auf 1×20 mm² + 2×10 mm² | 12–48 V DC

Q: Für welchen Spannungsbereich ist der Verteilerblock ausgelegt?

Der Verteilerblock ist für 12–48 V DC ausgelegt und eignet sich damit für typische 12-V-, 24-V- und 48-V-Gleichstromsysteme.

Q: Ist die Abdeckung wasserdicht?

Nein. Die transparente Haube dient als Berührungsschutz und ist nicht als wasserdichte Abdichtung ausgelegt. Für feuchte Umgebungen ist ein geschützter Einbauort empfehlenswert.

Artikelnummer: 00230
GTIN: 0725844096186
HAN: DB-3-1035
Kategorie: Geschraubt
Hersteller: Impulse Innovation

7,99 €

7,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

2 Stück Auf Lager
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

Verteilerblock 3-fach – 1×35 mm² auf 1×20 mm² + 2×10 mm² | 12–48 V DC

Robuster DC-Verteilerblock zur geordneten Aufteilung einer Hauptleitung auf drei Abgänge. Ideal für Bordnetze 12 V, 24 V und 48 V in Fahrzeugen, Booten, Wohnmobilen, Car-HiFi- und Batteriesystemen. Die transparente Abdeckung sorgt für zusätzlichen Berührungsschutz und eine saubere Installation.

Typ: Stromverteiler / Batterieverteiler / DC-Verteilerblock
Anzahl Anschlüsse: 4 (1 Eingang, 3 Ausgänge)
Spannungsbereich: 12–48 V DC
Eingang: 1× 35 mm²
Ausgänge: 1× 20 mm², 2× 10 mm²
Anschlussart: Verschraubte Klemmanschlüsse
Kontaktmaterial: Stahl, vernickelt
Abdeckung: Acrylhaube (transparent)
Ausführung: Massiv, vibrationsfest

Eigenschaften:

3-fach Stromverteilung von 35 mm² auf 20 mm² + 2×10 mm²
Geeignet für 12–48 V Gleichstromsysteme in Bordnetzen
Massive Bauweise für stabile und dauerhafte Installation
Vernickelte Kontakte zur Reduzierung von Korrosion
Fester Schraubanschluss für sicheren Halt der Leitungen
Transparente Schutzhaube gegen unbeabsichtigten Kontakt

Anwendungsbereiche:

Fahrzeug- und Bordelektrik: saubere Verteilung von Versorgungsleitungen
Wohnmobil und Camping: Aufbau- und Verbraucherkreise übersichtlich aufteilen
Boot und Marine: Stromverteilung in 12/24/48-V-Bordnetzen
Car-HiFi: Versorgung mehrerer Endstufen oder Komponenten aus einer Hauptleitung
Solar- und Batteriesysteme: strukturierte DC-Verteilung in Energiespeichern

Typische Anwendungen:

Abgang 20 mm²: z. B. Ladebooster, kleiner Wechselrichter, Verteilerschiene
Abgang 10 mm²: z. B. Kühlbox, Licht-/USB-Verteiler, 12-V-Steckdosenkreis
Abgang 10 mm²: z. B. Endstufe, Zusatzheizung, Pumpen-/Nebenverbraucher

Beschreibung:

Dieser 3-fach Verteilerblock ist eine praktische Lösung zur sicheren Leitungsverteilung in Gleichstromsystemen. Er nimmt ein 35-mm²-Hauptkabel auf und verteilt die Versorgung auf drei separate Abgänge: 1×20 mm² sowie 2×10 mm².

Damit eignet sich der Block ideal, wenn mehrere Verbrauchergruppen oder Teilstromkreise zuverlässig aus einer gemeinsamen Zuleitung gespeist werden sollen. Die massive Bauform unterstützt eine stabile Montage, während die transparente Acrylhaube zusätzlichen Berührungsschutz bietet und die Installation optisch aufgeräumt hält.

Verwendungshinweise:

Vor der Installation Stromquelle trennen (Batterie abklemmen)
Leitungen passend zur Belastung dimensionieren und jeden Abgang separat absichern
Verteilerblock fest montieren und gegen Vibration sichern
Klemmschrauben mit geeignetem Werkzeug gleichmäßig festziehen, Sitz prüfen
Schutzhaube nach Abschluss der Montage aufsetzen

Sicherheits- & Warnhinweise:

Nur für Gleichstrom (DC) geeignet, nicht für Wechselstrom (AC)
Stromkreise immer fachgerecht absichern, Überlast und Erwärmung vermeiden
Keine Arbeiten unter Spannung durchführen
Schutzhaube im Betrieb montiert lassen
Installation nach geltenden Vorschriften, Fachkenntnis empfohlen

Lieferumfang

1× Verteilerblock 3-fach (1×35 mm² auf 1×20 mm² + 2×10 mm²) mit transparenter Acrylhaube

FAQ

Für welchen Spannungsbereich ist der Verteilerblock ausgelegt?

Der Verteilerblock ist für 12–48 V DC ausgelegt und eignet sich damit für typische 12-V-, 24-V- und 48-V-Gleichstromsysteme.

Muss jeder Abgang separat abgesichert werden?

Ja, das ist empfehlenswert. Auch wenn die Zuleitung abgesichert ist, sollten die Abgänge jeweils passend zum Leitungsquerschnitt und Verbraucher separat abgesichert werden, um Leitungen zuverlässig zu schützen.

Kann ich auch kleinere Kabel anschließen?

Der Block ist für die genannten Querschnitte ausgelegt. Kleinere Leitungen können je nach Aufbau ggf. mit passenden Aderendhülsen/Reduzierungen sicher geklemmt werden. Entscheidend ist, dass die Leitung mechanisch fest sitzt und der Querschnitt zur Absicherung passt.

Ist der Verteilerblock ein Plus- oder Masseverteiler?

Der Verteilerblock ist für DC-Leitungen geeignet. Ob er als Plus- oder Masseverteiler genutzt wird, hängt von der Verdrahtung ab. Wichtig sind eine korrekte Absicherung und eine saubere, feste Montage.

Ist die Abdeckung wasserdicht?

Nein. Die transparente Haube dient als Berührungsschutz und ist nicht als wasserdichte Abdichtung ausgelegt. Für feuchte Umgebungen ist ein geschützter Einbauort empfehlenswert.

Produkteigenschaft	Wert
Anschluss:	Schraubklemme
Farbe:	Transparent
Stromart:	Gleichstrom (DC)
Anzahl Kontakte:	4
Isoliert:	Ja
Universelle Kompatibilität:	Ja
Anzahl Eingänge:	1
Anzahl Ausgänge:	3
Versandgewicht:	0,30 kg
Artikelgewicht:	0,30 kg
Inhalt:	1,00 Stück
