Flachstecker Verteiler Y-Verbinder 6,3mm Adapter 1 Stecker 2 Hülsen

Flachstecker Verteiler Y-Verbinder 6,3mm Adapter 1 Stecker 2 Hülsen

Artikelnummer: 00274
GTIN: 0725844098074
HAN: FTY-63-2H
Kategorie: Verbinder & Klemmen
Hersteller: Impulse Innovation

2,99 €

2,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

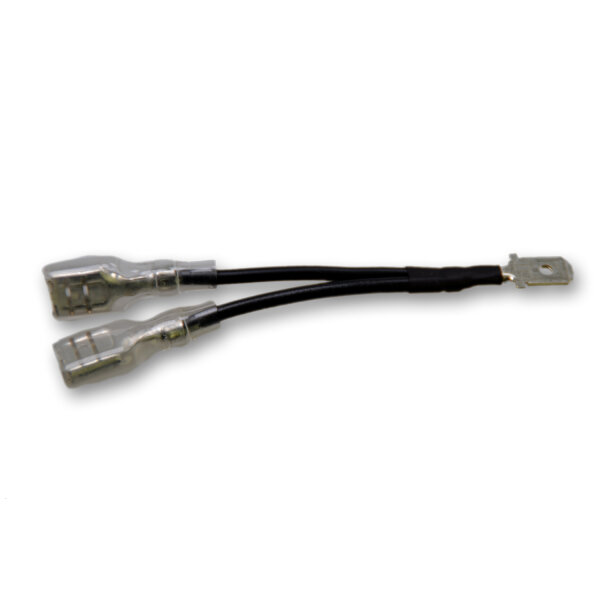

Eine Leitung mit Flachstecker soll zwei Verbraucher versorgen, oder zwei Leitungen sollen an einem Anschluss enden: Der Y-Verbinder 6,3 mm gibt eine vorhandene Flachsteckhülse einen zweiten Abgang. Er hat auf der einen Seite 1 Flachstecker, auf der anderen 2 Flachsteckhülsen.

Er ist ein kurzes Kabeladapterstück mit schwarzen Litzen; die Kontakte sind fertig angecrimpt, Sie stecken ihn nur an. Die beiden Flachsteckhülsen sitzen in einer durchsichtigen Isolierung, der Flachstecker trägt schwarzen Schrumpfschlauch. Er eignet sich für die Fahrzeug- und Anhängerelektrik.

Typ: Y-Verbinder, Flachsteckverteiler, Flachstecker Verteiler, Flachstecker Adapter, Abzweigstecker, Y-Steckverbinder
Steckbreite: 6,3 mm
Eingang: 1 Flachstecker
Abgänge: 2 Flachsteckhülsen
Flachsteckhülsen: isoliert, in durchsichtiger Isolierung
Flachstecker: mit schwarzem Schrumpfschlauch
Litzenfarbe: schwarz
Gesamtlänge: ca. 85 mm
Gewicht: ca. 5 g

Eigenschaften und was sie für Sie bedeuten:

1 Flachstecker auf 2 Flachsteckhülsen: Aus einem Anschluss werden zwei. Sie brauchen auf der Eingangsseite eine Flachsteckhülse 6,3 mm und auf der Abgangsseite zwei Flachstecker 6,3 mm als Gegenstücke.
Steckbreite 6,3 mm: Er passt zu Flachsteckanschlüssen mit 6,3 mm. Sitzt an Ihrem Anschluss eine andere Steckbreite, passt der Verbinder nicht.
Kontakte fertig angecrimpt: Sie müssen nichts am Kabel anarbeiten und stecken den Verbinder nur an.
Isolierte Hülsen, Schrumpfschlauch an den Steckern: Die Kontakte sind gegen versehentliches Berühren gedeckt, wenn sie gesteckt sind.
Kabeladapter mit schwarzen Litzen: Die Farbe hilft, ihn im Kabelbaum wiederzufinden.

Flachsteckverteiler und Abzweigstecker: wann brauche ich einen Y-Verbinder?

Ein Flachstecker Verteiler setzt dort an, wo ein Anschluss mehr leisten soll, als er vorgesehen hat. Typische Fälle in der Fahrzeug- und Anhängerelektrik:

Zusatzverbraucher am vorhandenen Anschluss: Ein zweites Gerät, etwa eine Zusatzleuchte, bekommt Strom von demselben Flachstecker, ohne dass Sie die Leitung verlängern oder neu verlegen müssen.
Zwei Leitungen auf einem Anschluss: Wo zwei Leitungen an einem Flachsteckanschluss enden sollen, übernimmt der Y-Verbinder die Aufteilung.
Auto, Anhänger, Wohnmobil und Boot: Überall, wo Flachsteckverbindungen 6,3 mm im Kabelbaum sitzen und ein zweiter Abgang gebraucht wird.

Y-Verbinder 1 Hülse auf 2 Stecker oder 1 Stecker auf 2 Hülsen: welcher passt?

Y-Verbinder 6,3 mm	Eingang (eine Seite)	Abgänge (andere Seite)	Litzen	Gewicht
Y-Verbinder gelb	1 Flachsteckhülse	2 Flachstecker	gelb	ca. 4 g
Y-Verbinder schwarz (dieser)	1 Flachstecker	2 Flachsteckhülsen	schwarz	ca. 5 g

Entscheidend ist, was am vorhandenen Anschluss sitzt: Der Eingang des Y-Verbinders muss das Gegenstück dazu sein.

Vorhandener Anschluss ist ein Flachstecker: den Verbinder mit der einzelnen Hülse (1 Flachsteckhülse auf 2 Flachstecker, gelb) wählen, die beiden Abgänge sind dann Stecker.
Vorhandener Anschluss ist eine Flachsteckhülse: den Verbinder mit dem einzelnen Stecker (1 Flachstecker auf 2 Flachsteckhülsen, schwarz) wählen, die beiden Abgänge sind dann Hülsen.

Passende Flachsteckhülsen und Flachstecker 6,3 mm aus unserem Sortiment:

Für die Gegenstücke der Abgänge und des Eingangs mit 6,3 mm Steckbreite, zum Beispiel:

Flachsteckhülse 6,3 mm vollisoliert blau für 1,5 bis 2,5 mm²
Flachsteckhülse 6,3 mm mit Rastnase für 0,5 bis 1 mm²
MTA F630 Flachsteckhülse für 1 bis 2,5 mm² (auch mit Rastnase)
MTA M630 Flachstecker für 1 bis 2,5 mm²
Flachsteckverteiler 3-fach 6,3 mm, wenn Sie drei Abgänge statt zwei brauchen

Wählen Sie die Hülse nach dem Querschnitt der Leitung, die sie aufnimmt.

Y-Verbinder anschließen: Schritt für Schritt

Den Stromkreis spannungsfrei schalten.
Prüfen, was am vorhandenen Anschluss sitzt: Flachstecker oder Flachsteckhülse, Steckbreite 6,3 mm.
Den Eingang des Y-Verbinders (1 Flachstecker) auf den vorhandenen Anschluss stecken, bis der Kontakt vollständig sitzt.
Die beiden Abgänge (2 Flachsteckhülsen) mit den Gegenstücken der Verbraucher verbinden.
Einen nicht belegten Abgang gegen Berührung mit Masse schützen.
Leitungen so legen, dass die Verbindungen nicht auf Zug stehen.
Spannung einschalten und beide Verbraucher prüfen.

Worauf achten:

Steckbreite am vorhandenen Anschluss prüfen. Der Y-Verbinder ist für 6,3 mm, eine andere Breite sitzt nicht richtig.
Die Kontakte vollständig aufstecken; ein halb gesteckter Kontakt wird warm oder fällt ab.
Die Eingangsseite führt beide Abgänge. Leitung und Absicherung des Anschlusses müssen so gewählt sein, dass sie beide Verbraucher zusammen tragen.
Einen nicht genutzten Abgang gegen Masse schützen.

Sicherheits- und Warnhinweise:

Nur im spannungsfreien Zustand umstecken.
Beschädigte Isolierung, Litzen oder Kontakte ersetzen.
Beide Verbraucher zusammen müssen zu Leitung und Absicherung des Anschlusses passen.
Im Zweifel die Installation von einer Fachkraft prüfen lassen.

Lieferumfang:

1 × Y-Verbinder 6,3 mm, 1 Flachstecker auf 2 Flachsteckhülsen

Häufige Fragen:

Was ist ein Y-Verbinder 6,3 mm?

Ein kurzer Kabeladapter, der aus einem Flachsteckanschluss zwei macht, daher auch Flachsteckverteiler, Flachstecker Verteiler oder Abzweigstecker genannt. Hier: 1 Flachstecker auf 2 Flachsteckhülsen.

Welche Gegenstücke brauche ich?

Eine 6,3-mm-Flachsteckhülse für den Stecker und zwei 6,3-mm-Flachstecker für die beiden Hülsen.

Wie erkenne ich, welchen Y-Verbinder ich brauche?

Der Eingang muss zum vorhandenen Anschluss passen. Sitzt dort ein Flachstecker, brauchen Sie den Verbinder mit der einzelnen Hülse; sitzt dort eine Hülse, den mit dem einzelnen Stecker.

Gibt es den Verbinder auch andersherum?

Ja, als Y-Verbinder mit 1 Flachsteckhülse auf 2 Flachstecker.

Welche Steckbreite hat der Y-Verbinder?

6,3 mm. Er passt zu Flachsteckanschlüssen dieser Breite.

Sind die Kontakte schon angecrimpt?

Ja, die Kontakte sind fertig angecrimpt, Sie stecken den Verbinder nur an.

Sind die Hülsen und Stecker isoliert?

Die Flachsteckhülsen sitzen in einer durchsichtigen Isolierung, die Flachstecker tragen schwarzen Schrumpfschlauch.

Wie lang ist der Y-Verbinder?

Die Gesamtlänge beträgt ca. 85 mm. Das reicht für einen kurzen Abzweig direkt am Anschluss; für eine weitere Strecke setzen Sie eine eigene Leitung an.
