Welches Signal kann zum Schalten genutzt werden?

Das Relais schaltet über ein schaltbares 12V-Steuersignal, meist D+ der Lichtmaschine. Alternativ eignet sich auch Zündungsplus oder eine andere geeignete 12V-Quelle.

Warum sind träge Sicherungen im Set?

Träge MegaVAL® Sicherungen tolerieren kurze Einschaltströme, ohne sofort auszulösen. Bei dauerhafter Überlast wird die Verbindung sicher getrennt.

Was passiert, wenn das Steuersignal wegfällt?

Sobald das Steuersignal nicht mehr anliegt, trennt das Relais automatisch. Dadurch bleibt die Starterbatterie zuverlässig geschützt.

Ist das Set für EURO6-Fahrzeuge geeignet?

Ja, grundsätzlich ist das Set nutzbar. Bei modernen EURO6-Fahrzeugen mit geregelten Lichtmaschinen ist jedoch häufig ein Ladebooster sinnvoll.

Zweitbatterieset | RL180-12 PRO | Trennrelais 12V 120A | 6m 25mm² Kabel

Zweitbatterieset | RL180-12 PRO | Trennrelais 12V 120A | 6m 25mm² Kabel

Artikelnummer: 02278
GTIN: 0725844101712
HAN: RL180-12-PRO-256
Kategorie: Klassische Trennrelais Sets
Hersteller: Impulse Innovation

Artikel zurzeit vergriffen

Artikel vergriffen

Zweitbatterie Trennrelais Set 12V – RL180-12 mit D+ Signalsteuerung (6 m / 25 mm² Kupfer, 100A MegaVAL®)

Signal-gesteuertes Zweitbatterie-Set mit RL180-12: Schaltet per D+ (oder Zündungsplus), inkl. 6 m / 25 mm² Kupferkabel, 2× 100A MegaVAL® (träge) und kompletter Anschlussausstattung.

Dieses Zweitbatterie Trennrelais Komplettset koppelt Starter- und Zusatzbatterie gezielt über ein 12V-Steuersignal. Typisch ist D+ der Lichtmaschine, alternativ eignet sich eine andere schaltbare 12V-Quelle (z. B. Zündungsplus). So wird die Zweitbatterie nur dann zugeschaltet, wenn das Signal anliegt.

Damit bleiben Kühlbox, Licht und Zusatzverbraucher zuverlässig versorgt, während die Starterbatterie geschützt bleibt. Alle Komponenten sind passend zusammengestellt – für eine saubere Installation ohne Nachkauf.

Produkttyp: Zweitbatterie Trennrelais Komplettset (signal-gesteuert)
Relais: RL180-12 mit Haltelasche zur Schraubmontage
Schaltfunktion: Schließer (NO)
Nennspannung: 12 V
Relaisleistung: 120 A Dauerstrom, bis 180 A Spitzenstrom (kurzzeitig)
Absicherung: 2× träge 100 A MTA MegaVAL® Sicherungen inkl. Halter
Kabelsatz Leistung: 6 m Gesamt (5 m Rot + 1 m Schwarz), 25 mm² reines Kupfer (kein CCA)
Steuerleitung: 4 m Kupferleitung, 0,75 mm²
Anschlusszubehör: Polklemmen, Ringkabelschuhe, Flachsteckhülsen, Kabeldurchführung – komplett enthalten
Steuersignal erforderlich: Ja (z. B. D+ oder Zündungsplus)
Hinweis EURO6: Bei geregelten Lichtmaschinen ist oft ein Ladebooster sinnvoll

Eigenschaften:

Zuverlässiges Trennrelais zum automatischen Koppeln und Trennen von Starter- und Zweitbatterie
Signal-gesteuert: Schaltet gezielt über ein 12V-Steuersignal (z. B. D+), nicht rein spannungsgesteuert
Praxisgerecht abgesichert: 2× 100A MegaVAL® schützen Kabel und Bordnetz bei Überlast
Verlustarm: 6 m / 25 mm² Kupferkabel für stabile Versorgung auch bei längeren Kabelwegen
Einfache Montage durch Schraubhalterung am Relais und anreihbare Sicherungshalter

Anwendungsbereiche:

Wohnmobil & Camper: Zweitbatterie gezielt bei aktivem Steuersignal zuschalten
Boot & Yacht: sichere Trennung von Starter- und Bordbatterie
Car-HiFi: stabile Energieversorgung für Endstufen und Zusatzverbraucher
Nutzfahrzeuge & Offroad: Zusatzstromversorgung für Sonderaufbauten

Beschreibung:

Das RL180-12 Trennrelais Zweitbatterie-Set ist eine robuste Lösung für 12V-Bordnetze, wenn die Zweitbatterie nicht dauerhaft, sondern gezielt über ein 12V-Steuersignal zugeschaltet werden soll. Häufig wird dafür D+ verwendet – technisch möglich ist auch eine andere geeignete schaltbare 12V-Quelle.

Der 6 m Kabelsatz in 25 mm² Kupfer sorgt für eine sichere, verlustarme Verbindung auch bei längeren Kabelwegen. Die 2× trägen MegaVAL® Sicherungen (100A) tolerieren kurze Einschaltspitzen und trennen bei dauerhafter Überlast zuverlässig.

Verwendungshinweise:

Fahrzeug stromlos machen (Minuspol abklemmen)
Relais vibrationsarm montieren – trocken und fest verschraubt
Plusleitungen anschließen und Sicherungen möglichst nahe an den Batterien setzen
Steuersignal anschließen (z. B. D+ oder Zündungsplus)
Alle Verbindungen prüfen – sauber, fest und korrosionsgeschützt
Funktionstest durchführen nach Wiederanklemmen der Starterbatterie

Anschlussplan RL180-12 (Klemme 30/87/85/86):

Klemme 30: Batterie-Plus Eingang (Starterbatterie)
Klemme 87: Batterie-Plus Ausgang (geschaltet zur Zweitbatterie)
Klemme 85: Spulenanschluss Minus (Masse)
Klemme 86: Spulenanschluss Plus (12V-Steuersignal)

Sicherheits- & Warnhinweise:

Nur für 12 V Gleichstrom-Bordnetze geeignet – nicht in 24 V-Systemen verwenden
Einbau nur im spannungsfreien Zustand – Kurzschluss- und Brandgefahr
Polarität beachten – Verpolung kann Bauteile beschädigen
Kabel gegen Hitze, Scheuern und scharfe Kanten schützen
Sicherungen möglichst nahe an den Batterien platzieren
Steuersignal nur an eine geeignete schaltbare 12V-Quelle anschließen
Von Kindern fernhalten

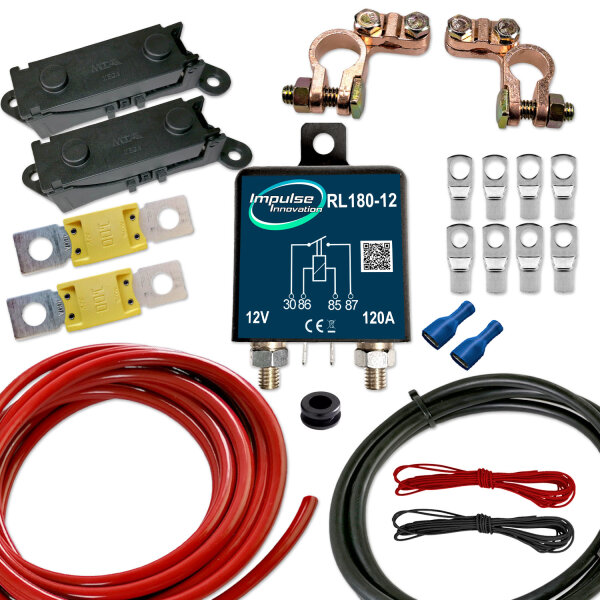

Lieferumfang:

1× RL180-12 Trennrelais 12 V / 120 A
2× MTA MegaVAL® Sicherung 100 A (träge)
2× MTA MegaVAL® Sicherungshalter, anreihbar
1× Batteriekabel 25 mm² Rot, 5 m (Kupfer)
1× Batteriekabel 25 mm² Schwarz, 1 m (Kupfer)
1× Steuerleitung 0,75 mm², 4 m (Kupfer)
2× isolierte Flachsteckhülsen 6,3 mm
2× Batteriepolklemmen 90°
4× Ringkabelschuh M6, verzinnt
4× Ringkabelschuh M8, verzinnt
1× Kabeldurchführung, schwarz

Häufige Fragen (FAQ):

Welches Signal kann zum Schalten genutzt werden?
Ein schaltbares 12V-Steuersignal, meist D+, alternativ Zündungsplus oder eine andere geeignete 12V-Quelle.
Warum sind träge Sicherungen im Set?
Träge Sicherungen tolerieren kurze Einschaltströme, ohne sofort auszulösen. Bei echter Überlast wird sicher getrennt.
Was passiert, wenn das Steuersignal wegfällt?
Das Relais trennt automatisch – die Starterbatterie bleibt geschützt.
Ist das Set für EURO6-Fahrzeuge geeignet?
Grundsätzlich ja. Bei geregelten Lichtmaschinen ist jedoch häufig ein Ladebooster sinnvoll.

Produkteigenschaft	Wert
Relaisfunktion:	Schließer Relais (NO)
Stromart:	Gleichstrom (DC)
Universelle Kompatibilität:	Ja
mit Kabelsatz:	Ja
Versandgewicht:	2,13 kg
Artikelgewicht:	2,13 kg
Inhalt:	1,00 Stück
