Artikelnummer: 00260-004
GTIN: 0725844101286
HAN: LS-01-02
Kategorie: Steckdosen
Hersteller: Impulse Innovation

14,99 €

14,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Sets

Beschreibung
Bewertungen

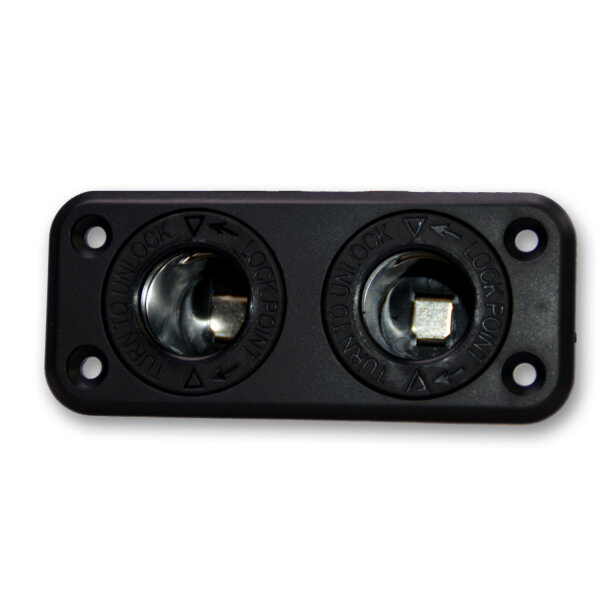

Das Doppelsteckdosen-Set von Impulse Innovation enthält zwei beleuchtete Zigarettenanzünderdosen und einen Doppelrahmen (12V Doppelsteckdose, KFZ Steckdose) für Schalttafel oder Armaturenbrett. Jede Steckdose ist für 12 V DC oder 24 V DC mit bis zu 20 A ausgelegt, der Doppelrahmen aus Nylon misst 105 × 45 mm und hat zwei Öffnungen nebeneinander für Einsätze mit 29 mm Einbaudurchmesser.

Das ist im Set

Das Set enthält:

2 × Zigarettenanzünderdose 12V 24V Ø29mm: bis 20 A bei 12 V DC oder 24 V DC, LED-Beleuchtung, Schutzkappe mit Dichtung, für Stecker mit Ø21 mm
1 × Einbaurahmen doppelt, 105 × 45 mm: Nylon (Brandklasse UL 94 V-2), nimmt zwei Einsätze mit 29 mm Einbaudurchmesser auf, 4 × Schraube liegen bei

Die Öffnungen des Rahmens und die Einsätze passen zusammen: der Doppelrahmen hat zwei Öffnungen für die zwei Einsätze. Die Einsätze haben 29 mm Einbaudurchmesser, der Rahmen nimmt Einsätze mit diesem Maß auf.

Eigenschaften:

Zwei beleuchtete Zigarettenanzünderdosen für 12 V DC oder 24 V DC, bis zu 20 A je Steckdose, für Stecker mit Ø21 mm.
LED-Beleuchtung und Schutzkappe mit Dichtung an jeder Steckdose.
Doppelter Einbaurahmen aus Nylon (105 × 45 mm), Flush Mount, Schrauben liegen bei.
Einsatz und Rahmen passen zusammen: beide Öffnungen nehmen je einen Einsatz mit 29 mm Einbaudurchmesser auf.
Farbe Schwarz bei Einsatz und Rahmen.

Technische Daten:

Zigarettenanzünderdose

Nennspannung: 12 V DC oder 24 V DC
Strom: bis 20 A bei 12 V DC, bis 20 A bei 24 V DC
Buchse: für Stecker mit Ø21 mm
Beleuchtung: LED
Kappe: Schutzkappe mit Dichtung
Gehäuse: Nylon mit Glasfaser, Brandklasse UL 94-HB
Bohrung: Ø29 mm mit zwei Abflachungen im Abstand von 26,3 (+0,2) mm
Einbautiefe: 37,4 mm hinter dem Flansch, die Anschlussfahnen ragen weitere 10,8 mm heraus
Anschluss: Flachsteckanschlüsse 6,3 mm (0,250 Zoll), Plus und Minus
Betriebstemperatur: -20 bis +60 °C

Einbaurahmen

Aufnahme: zwei Einsätze mit 29 mm Einbaudurchmesser
Rahmenplatte: Nylon, Brandklasse UL 94 V-2
Außenmaße (L × B × D): 105 × 45 × 5,9 mm
Öffnungen: Ø28,8 mm mit einer 15,4 mm breiten Aussparung am Rand, Mittenabstand 44 mm
Befestigung: 4 Befestigungslöcher Ø4,2 mm im Abstand von 86 × 26 mm, 4 Schrauben liegen bei
Einbau: bündig (Flush Mount)
Farbe: Schwarz

Anwendungsbereiche:

Das Set ist ein fertiges Bedienfeld für Bordnetze mit 12 V oder 24 V Gleichspannung und lässt sich in Armaturenbrett, Schalttafel oder Bedienpult einsetzen, zum Beispiel in:

Wohnmobil und Wohnwagen: zusätzliche 12V Steckdose am Küchenblock, Bett oder Sitzplatz für Kühlbox, Kompressor oder Ladeadapter.
KFZ: Bordsteckdose im Armaturenbrett, in der Mittelkonsole oder im Kofferraum von Auto, Transporter und Camper-Ausbau.
LKW: Steckdose im 24-V-Bordnetz der Fahrerkabine.
Boot: Steckdose im Steuerstand oder in der Kajüte, im 12-V- oder 24-V-Bordnetz.
Motorrad: Steckdose in der Verkleidung im 12-V-Bordnetz.
Solar- und Inselanlagen: 12V Steckdose am Anlagenpanel einer Solaranlage oder Inselanlage.
Schalttafeln und Werkstatt: Steckdosen für Schaltschrank, Bedienpult oder Werkbank mit 12-V- oder 24-V-Versorgung.

Hinweise zur Montage:

Die Rahmenplatte mit den beiliegenden Schrauben an Schalttafel oder Armaturenbrett befestigen.
Den Einsatz (bei dem Doppelrahmen beide Einsätze) in die Öffnung setzen und nach den Hinweisen unten anschließen.
Plus- und Minusleitung an den 6,3-mm-Flachsteckanschlüssen der Zigarettenanzünderdose anschließen und die Leitung nach dem Strom wählen: 18 AWG bis 10 A, 16 AWG bis 15 A, 12 AWG bis 20 A.
Eine Zigarettenanzünderdose nicht über 20 A belasten und nur an Gleichspannung mit 12 V oder 24 V betreiben.
Die Schutzkappe bei Nichtgebrauch schließen.

Lieferumfang:

2 × Zigarettenanzünderdose mit Schutzkappe
1 × Einbaurahmen doppelt für zwei Einsätze mit 29 mm Einbaudurchmesser
4 × Schraube

Häufige Fragen:

Was ist im Set enthalten?

Im Set sind: 2 × Zigarettenanzünderdose mit Schutzkappe, 1 × Einbaurahmen doppelt für zwei Einsätze mit 29 mm Einbaudurchmesser, 4 × Schraube.

Passen die Einsätze in den Rahmen?

Ja. Die Einsätze haben 29 mm Einbaudurchmesser, und der Rahmen nimmt Einsätze mit diesem Maß auf; seine beiden Öffnungen sind für die Einsätze im Set gedacht.

Für welche Spannung und welchen Strom sind die Steckdosen geeignet?

Für 12 V DC und für 24 V DC, jeweils mit bis zu 20 A je Steckdose.

Wie groß ist der Rahmen?

Die Außenmaße des Rahmens betragen 105 × 45 mm bei 5,9 mm Dicke. Die Öffnungen haben Ø28,8 mm mit einer 15,4 mm breiten Aussparung am Rand und 44 mm Mittenabstand, die vier Befestigungslöcher Ø4,2 mm liegen im Abstand von 86 × 26 mm.

Wie werden Rahmen und Einsatz befestigt?

Der Rahmen wird mit den beiliegenden Schrauben befestigt, bündig im Einbau (Flush Mount). Die Einsätze werden in die Öffnungen gesetzt und nach den Montagehinweisen angeschlossen.

Gibt es die Teile auch einzeln?

Ja, Zigarettenanzünderdose und Einbaurahmen gibt es auch einzeln.

Für welche Fahrzeuge und Einsatzorte ist das Set geeignet?

Für Bordnetze mit 12 V oder 24 V Gleichspannung, etwa in Wohnmobil, Wohnwagen, Auto, LKW, Boot oder Motorrad, in Solar- und Inselanlagen sowie in Schalttafeln und im Armaturenbrett.

Produkteigenschaft	Wert
Versandgewicht:	0,08 kg
Artikelgewicht:	0,08 kg
Inhalt:	1,00 Stück
