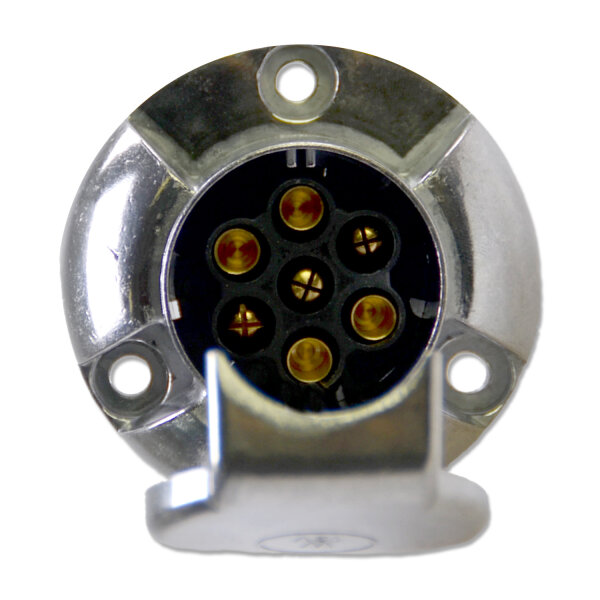

Anhängersteckdose | 7-polig | 12V | 16A | Aluminium
-
Typ: Anhängersteckdose, 7-polige Steckdose, ISO-Dose, KFZ-Steckverbindung, Zugfahrzeuganschluss
-
Nennspannung: 12V
-
Nennstrom: 16A
-
Anzahl Kontakte: 7
-
Kabelanschluss: Schraubklemmen
-
Kontaktmaterial: Messing (CuZn)
-
Gehäusematerial: Aluminiumdruckguss
-
Verschluss: Federverschluss mit Klappdeckel
-
Bauform: Rund
-
Farbe: Silber / Metallisch
-
Norm: ISO 1724
-
Maße (BxTxH): ca. 69,7 × 70 × 49,9 mm
Eigenschaften:
- 7-polige Metallsteckdose zur Montage am Fahrzeug
- Robuster Aluminiumkörper – stoßfest und wetterbeständig
- Geeignet für 12V-Systeme mit bis zu 16A Stromstärke
- Klappdeckel mit Rückholfeder zum Schutz vor Schmutz und Feuchtigkeit
- Schraubanschluss im Inneren für einfache Montage
Anwendungsbereiche:
- PKW- und Nutzfahrzeugtechnik
- Caravan, Wohnwagen, Anhänger
- Land- und Baumaschinen
- Verbindungen gemäß ISO 1724
Beschreibung:
Diese 7-polige Anhängersteckdose mit Gehäuse aus Aluminiumdruckguss ist für klassische 12V-Bordnetzverbindungen zwischen Fahrzeug und Anhänger ausgelegt. Der massive Metallkörper sorgt für Langlebigkeit und ist ideal für den Einsatz bei hohen mechanischen und witterungsbedingten Belastungen geeignet.
Die Dose verfügt über einen automatisch schließenden Deckel, der die Kontakte im Ruhezustand gegen Umwelteinflüsse schützt. Innen befinden sich Schraubklemmen zur einfachen und schnellen Verdrahtung der einzelnen Pole.
Kontaktbelegung (ISO 1724):
| Pol |
Funktion |
Kabelfarbe (empfohlen) |
| 1 (L) |
Linker Blinker |
Gelb |
| 2 (54g) |
Rückfahrlicht |
Blau |
| 3 (31) |
Masse |
Weiß |
| 4 (R) |
Rechter Blinker |
Grün |
| 5 (58R) |
Begrenzungs-/Rücklicht rechts |
Braun |
| 6 (54) |
Bremslicht |
Rot |
| 7 (58L) |
Begrenzungs-/Rücklicht links |
Schwarz |
Verwendungshinweise:
- Nur in 12V Gleichstromsystemen verwenden
- Kabel mit geeigneten Aderendhülsen in Schraubklemmen anschließen
- Vor der Montage Stromzufuhr unterbrechen
- Deckel bei Nichtbenutzung geschlossen halten
- Nur für normgerechte Stecker nach ISO 1724 geeignet
Sicherheits & Warnhinweise:
- Nur für Niederspannungsanwendungen bis 12V geeignet
- Keine Trennung unter Last vornehmen
- Nur durch qualifiziertes Fachpersonal installieren
- Vor jedem Einsatz auf Beschädigungen kontrollieren
- Von Kindern fernhalten – kein Spielzeug!
Lieferumfang:
- 1× Anhängersteckdose 7-polig aus Aluminium
| Versandgewicht: |
0,10 kg
|
| Artikelgewicht: |
0,10 kg
|
| Inhalt: |
1,00 Stück
|
