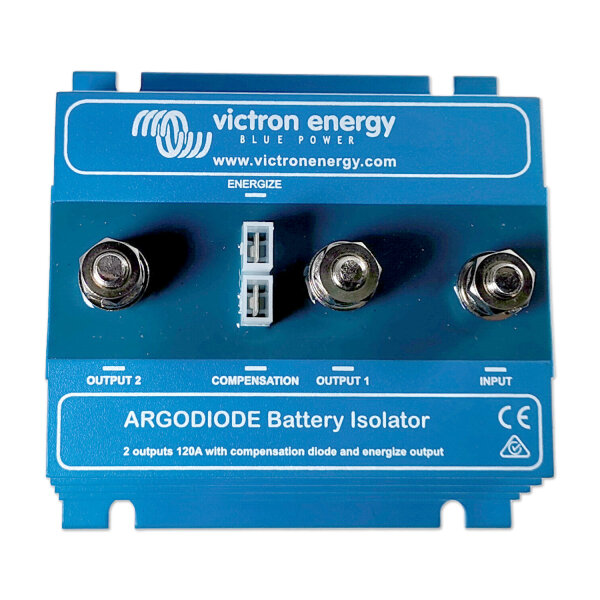

Trenndiode | Victron Argodiode 120-2AC | 12–24 V | 120 A | 2 Batterien
-
Hersteller: Victron Energy
-
Herstellernummer: ARG120201020
-
Typ: Batterie-Trenndiode, Ladestromverteiler, Schottky-Isolator für 12 / 24 V Systeme, DC-Stromverteiler für 2 Batterien
-
Spannung: 12 V / 24 V DC (automatische Erkennung)
-
Maximalstrom: 120 A Gesamtladeleistung | Lichtmaschinenstrom bis 120 A
-
Anzahl Batterien: 2 (separat ladbar)
-
Technologie: Schottky-Dioden mit Kompensationsanschluss (D+) zur Spannungsverlustkorrektur
-
Spannungsverlust: ca. 0,3 V bei geringem Strom | ca. 0,45 V bei Nennstrom
-
Anschluss: 3× M8-Schraubanschluss | 1× 6,3 mm Faston (Kompensation)
-
Schutzart: IP20 (geschützter Einbauort erforderlich)
-
Abmessungen: ca. 60 × 120 × 115 mm (H × B × L)
-
Gewicht: ca. 0,8 kg
Eigenschaften:
-
Schottky-Trenndiode zur verlustarmen Aufteilung des Ladestroms auf zwei Batterien
-
Keine Verbindung zwischen den Batterien – Schutz vor Entladung und Rückströmen
-
Kompensationsanschluss (D+) gleicht Spannungsverluste aus und sichert optimale Ladung
-
Automatische Spannungserkennung für 12 / 24 V Systeme
-
Massive Schraubanschlüsse für Lichtmaschine und Batterie | Faston-Stecker für Spannungskompensation
Anwendungsbereiche:
-
Wohnmobile & Camper mit Zweitbatteriesystemen
-
Boote & Yachten mit Starter- und Verbraucherbatterie
- Offgrid-Anlagen, Vans & Expeditionsmobile
-
Autarke Solarsysteme mit separatem Ladepfad
Beschreibung:
Die Victron Argodiode 120-2AC ist eine passive Schottky-Trenndiode für den gleichzeitigen, verlustarmen Ladevorgang von zwei Batterien aus einer gemeinsamen Quelle – z. B. einer Lichtmaschine oder einem Ladegerät. Die Batterien sind dabei galvanisch voneinander getrennt und können nicht gegenseitig entladen werden.
Dank moderner Schottky-Diodentechnologie wird der Spannungsverlust auf ein Minimum reduziert. Der integrierte Kompensationsanschluss (D+) sorgt für eine automatische Erhöhung der Lichtmaschinenspannung und gleicht damit den Spannungsabfall aus – dies ermöglicht eine vollständige Batterieladung trotz Trenndiode.
Verwendungshinweise:
- Einbau nur in trockener, geschützter Umgebung (IP20)
- Kompensationsanschluss (D+) nutzen, um Spannungsverlust auszugleichen
- Leitungen passend dimensionieren (mind. 25–35 mm² bei 120 A Strom)
- Absicherung der Lichtmaschinenleitung empfohlen (z. B. 125 A Sicherung)
Sicherheits- & Warnhinweise:
- Nur für 12 / 24 V DC-Systeme geeignet
- Einbauort gut belüftet und trocken halten (IP20 beachten)
- Dioden verursachen Spannungsverluste – D+ Anschluss dringend empfohlen
- Polarität & Verschraubung vor Inbetriebnahme prüfen
Lieferumfang:
- 1× Victron Argodiode 120-2AC (120 A | 2 Batterien | 12/24 V)
