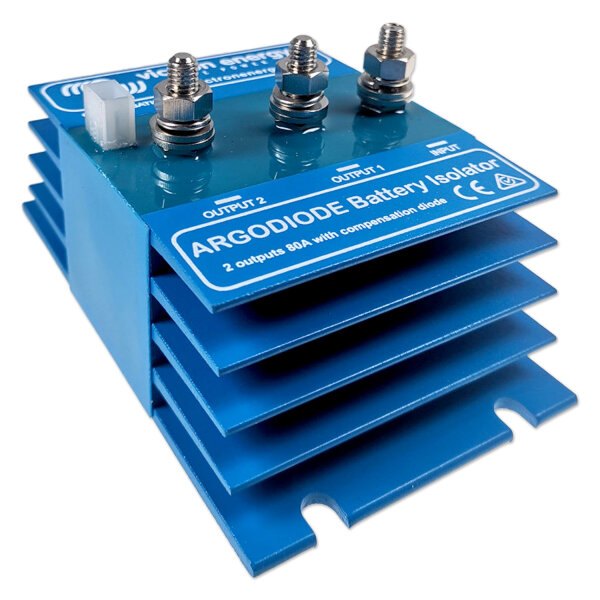

Trenndiode | Victron Argodiode 80-2SC | 12 V / 24 V | 80 A | 2 Batterien
-
Hersteller: Victron Energy
-
Herstellernummer: ARG080202000R
-
Typ: Batterie-Trenndiode, Schottky-Ladestromverteiler, Batterietrennung 12 V / 24 V, Isolator für 2 Batterien
-
Spannung: 12 V / 24 V DC (automatisch)
-
Maximalstrom: 80 A gesamt | geeignet für Lichtmaschinen bis 80 A
-
Ausgänge: 2 Batterien trennbar ladbar (nicht verbunden)
-
Technologie: Schottky-Dioden mit Spannungsverlustausgleich über Kompensationsanschluss
-
Spannungsverlust: ca. 0,3 V (niedriger Strom) bis ca. 0,45 V (bei Nennstrom)
-
Anschluss: 3× M6-Schraubanschluss | 1× Flachstecker 6,3 mm (D+ / Kompensation)
-
Schutzart: IP20 (offene Klemmen – Einbau in geschützter Umgebung erforderlich)
-
Abmessungen: ca. 75 × 120 × 60 mm (L × B × H)
-
Gewicht: ca. 0,5 kg
Eigenschaften:
-
Zuverlässiger Schottky-Dioden-Trenner zum Laden von 2 Batterien über eine Lichtmaschine
-
Keine Verbindung der Batterien untereinander – Schutz vor Entladung und Stromrückfluss
-
Minimaler Spannungsverlust dank moderner Diodentechnologie
-
Ausgleichsanschluss (D+) zur Kompensation des Spannungsverlusts durch Lichtmaschinenregelung
-
Einfacher M6-Anschluss – geeignet für Batterie, Verbraucher und Lichtmaschine
Anwendungsbereiche:
-
Zweitbatteriesysteme in Campern, Vans, Expeditionsfahrzeugen
-
Wohnmobile, Caravan, Offgrid-Fahrzeuge
-
Boote & Yachten mit autarker Bordstromversorgung
-
Solaranlagen & Car-Hifi mit separater Verbraucherbatterie
Beschreibung:
Die Victron Argodiode 80-2SC ist eine robuste, passive Batterietrenndiode, mit der sich zwei Batteriekreise gleichzeitig über eine gemeinsame Stromquelle – z. B. eine Lichtmaschine – laden lassen, ohne dass eine Verbindung der Batterien untereinander entsteht. Ideal für Zweitbatteriesysteme in Wohnmobilen, Vans, Booten oder Solaranwendungen.
Durch den Einsatz von Schottky-Dioden wird der Spannungsverlust minimiert (ca. 0,3–0,45 V). Die integrierte Kompensationsdiode (D+) gleicht diesen Verlust aus, indem sie die Regelspannung der Lichtmaschine anhebt. So wird die Bordbatterie trotz Diode vollständig geladen.
Der Anschluss erfolgt einfach über M6-Schraubanschlüsse. Die Dioden sind kurzschlussfest und wartungsfrei. Die Argodiode ist einsetzbar in 12 V- und 24 V-Systemen und funktioniert rein passiv – ganz ohne Steuersignal.
Verwendungshinweise:
- Einbau in trockener, geschützter Umgebung erforderlich (IP20)
- Kompensationsanschluss (D+) an Reglerausgang oder Zündung anschließen, wenn verfügbar
- Absicherung der Lichtmaschinenleitung gemäß Nennstrom (z. B. 80 A) empfohlen
- Batterieleitungen möglichst kurz und passend dimensionieren (mind. 16 mm² bei 80 A)
Sicherheits- & Warnhinweise:
- Nur für DC-Systeme (12 / 24 V)
- Vor Installation: Leitungsschutz & Einbauraum prüfen
- Trenndioden verursachen spannungsseitige Verluste – Kompensationsanschluss nutzen!
Lieferumfang:
- 1× Victron Argodiode 80-2SC (80 A | 2 Batterien | 12/24 V)
