Anhängersteckdose | Komplettsatz | 13-polig | 1,5 Meter | vormontierter Kabelsatz
-
Typ: Steckdose, Anhängersteckdose, Steckdosensatz, Montagesatz, Anhängerdose
-
Nennspannung: 12V DC
-
Kontaktanzahl: 13-polig (ISO 11446-konform)
-
Kabeltyp: Multidraht, doppelter Kabelstrang
-
Kabellänge: 1,5 m
-
Leitungsquerschnitte: 8x 1,0 mm² + 4x 1,5 mm²
-
Maße Steckdose (DxH): ca. 72 x 50 mm
-
Normen: ISO 4091 / DIN 72570
-
Gehäusefarbe: Schwarz
-
Material: Schlagfester Kunststoff, witterungsbeständig
-
Montageart: Schraubmontage
-
Besonderheiten: Vormontierte Kabel, farbcodierte Leitungsbelegung
Eigenschaften:
-
Kompletter Montagesatz – inkl. 13-poliger Anhängersteckdose, vormontiertem Kabelsatz, Dichtungen und Montagematerial
-
Doppelter Kabelstrang mit 8x 1,0 mm² und 4x 1,5 mm² für stabile Stromversorgung auch bei hoher Last
-
ISO 11446- und DIN 72570-konform – sichere, standardisierte Verbindung zwischen Zugfahrzeug und Anhänger
-
Vormontierte Kabel mit Farbcodierung für schnelle, fehlerfreie Installation
-
Schlagfestes Kunststoffgehäuse – wetterbeständig, langlebig und resistent gegen mechanische Belastungen
- Geeignet für PKW, LKW, Wohnmobile, Transporter und Spezialfahrzeuge mit 12V-Bordnetz
Anwendungsbereiche:
- Elektrischer Anschluss von Anhängern, Wohnwagen, Pferdeanhängern und Bootstrailern
-
Nachrüstung oder Reparatur einer defekten Anhängersteckdose
- Einsatz in PKW, LKW, Transportern und Nutzfahrzeugen
- Verbindung von Baumaschinen und landwirtschaftlichen Maschinen mit Anhängern oder Anbaugeräten
- Geeignet für Freizeitfahrzeuge, Caravans und Spezialumbauten mit 13-poligem Anschluss
Beschreibung:
Dieser 13-polige Anhängersteckdosen-Komplettsatz mit vormontiertem 1,5 m Kabelsatz bietet eine sofort einsatzbereite Lösung für den sicheren und normgerechten Anschluss von Anhängern, Wohnwagen, Pferdeanhängern oder Bootstrailern an das Zugfahrzeug. Der Kabelstrang ist doppelt ausgelegt (8x 1,0 mm² + 4x 1,5 mm²) und mit ISO 11446-konformer Farbcodierung versehen, sodass die Installation schnell und fehlerfrei erfolgen kann.
Das Gehäuse besteht aus schlagfestem, witterungsbeständigem Kunststoff und ist ideal für den Einsatz im Straßenverkehr, bei landwirtschaftlichen Fahrzeugen oder im Bauwesen. Dank der vormontierten Leitungen und des mitgelieferten Montagematerials ist dieser Steckdosensatz die optimale Wahl für Nachrüstungen, Reparaturen oder Erstinstallationen in 12V-Bordnetzen.
Kontaktbelegung:
| Pin |
Funktion |
| 1 |
Blinker links |
| 2 |
Nebelschlussleuchte |
| 3 |
Masse 1–8 |
| 4 |
Blinker rechts |
| 5 |
Schlussleuchte rechts |
| 6 |
Bremsleuchte |
| 7 |
Schlussleuchte links |
| 8 |
Rückfahrleuchte |
| 9 |
Dauerstrom |
| 10 |
Ladeleitung |
| 11 |
Masse für Pin 10 |
| 12 |
Sonderfunktion / Reserve (frei) |
| 13 |
Masse 9–12 |
Verwendungshinweise:
- Vor der Montage die Stromversorgung des Fahrzeugs trennen.
- Die Kabel entsprechend der ISO 11446-Kontaktbelegung anschließen.
- Sicherstellen, dass alle Anschlüsse fest verschraubt und gegen Feuchtigkeit geschützt sind.
- Kabel so verlegen, dass keine Scheuer- oder Quetschstellen entstehen.
- Regelmäßig auf festen Sitz und eventuelle Beschädigungen prüfen.
- Installation durch fachkundiges Personal empfohlen.
Sicherheits- & Warnhinweise:
- Nur für Fahrzeuge mit 12V DC-Bordnetz geeignet.
- Bei fehlerhafter Verdrahtung kann es zu Kurzschlüssen oder Ausfall von Beleuchtungsfunktionen kommen.
- Vor jeder Fahrt die Funktion aller Beleuchtungseinrichtungen prüfen.
- Steckdose und Kabel vor direkter Wasser- und Salzeinwirkung schützen.
- Keine defekten oder beschädigten Teile verwenden – umgehend austauschen.
- Von Kindern fernhalten – Kleinteile können verschluckt werden.

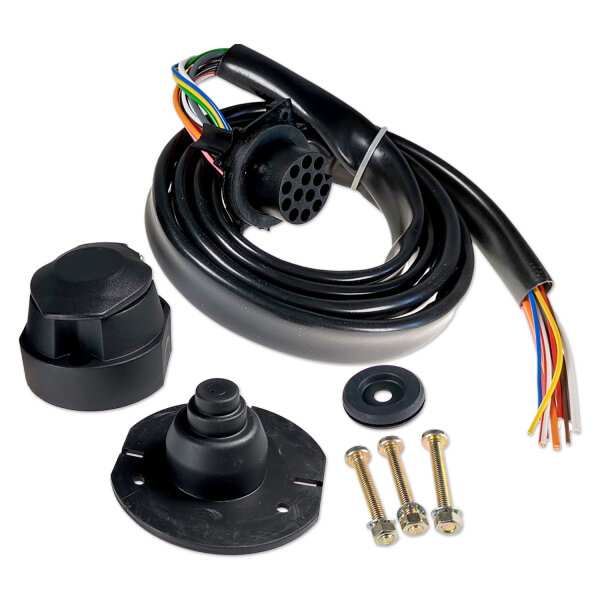

Lieferumfang:
- 1x Anhängerdose 13-polig mit vormontiertem Kabelsatz
- 1x Steckdosendichtung
- 2x Gummikabeldurchführung
- 3x Schraube/Mutter M4
- 9x Abzweigverbinder
- 3x Ringkabelschuh
- 1x Anschlussplan
