USB Steckdose 12V 24V QC 3.0 PD Einbaubuchse Motorrad Wohnmobil KFZ

USB Steckdose 12V 24V QC 3.0 PD Einbaubuchse Motorrad Wohnmobil KFZ

Artikelnummer: 02083
GTIN: 0725844102276
HAN: USBS-29-AC-QC-PD
Kategorie: Steckdosen
Hersteller: Impulse Innovation

19,99 €

19,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Knapper Lagerbestand
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

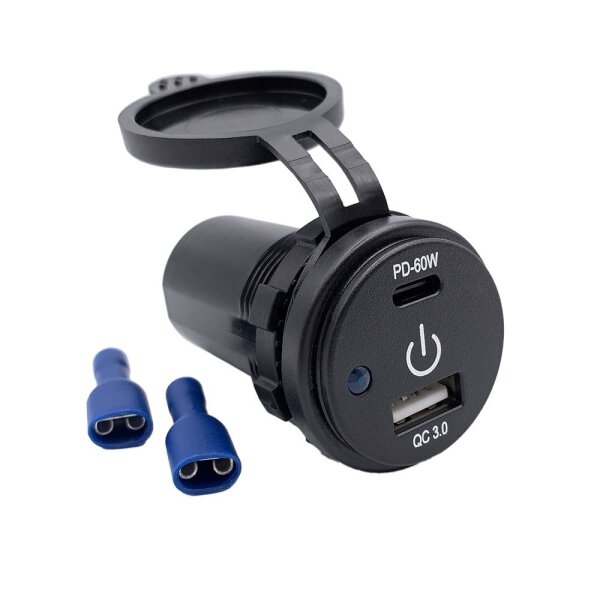

Die USB Doppelsteckdose Typ A und Typ C kombiniert einen USB-A-Anschluss mit Quick Charge 3.0 (QC 3.0) und einen USB-C-Anschluss mit USB Power Delivery (PD) für den Einbau in eine Schalttafel. Sie wird mit 12 V oder 24 V Gleichspannung betrieben; bei 24 V Eingang liefert der USB-C-Anschluss allein bis zu 60 W, bei gleichzeitiger Nutzung beider Anschlüsse stehen 36 W + 36 W zur Verfügung; bei 12 V Eingang liefert der USB-C-Anschluss bis zu 36 W, und auch hier stehen bei gleichzeitiger Nutzung 36 W + 36 W zur Verfügung.

Die Steckdose hat die Schutzart IP65 und eine abnehmbare Abdeckung, die die Anschlüsse bei Nichtgebrauch zusätzlich schützt. Angeschlossen wird sie über 6,3-mm-Flachsteckanschlüsse, der Ausschnitt in der Schalttafel misst 29,0 mm. Überspannungs-, Überstrom-, Übertemperatur-, Kurzschluss- und Verpolungsschutz sind eingebaut.

Leistung der beiden Anschlüsse:

Der USB-A-Anschluss unterstützt Quick Charge 3.0 (QC 3.0), der USB-C-Anschluss USB Power Delivery (PD). Welche Leistung jeder Anschluss liefert, hängt von der Eingangsspannung ab und davon, ob einer oder beide Anschlüsse benutzt werden:

Eingangsspannung	USB-A (QC 3.0) allein	USB-C (PD) allein	Beide Anschlüsse gleichzeitig
12 V	5 V, 2,4 A	5 bis 12 V, bis zu 36 W	36 W + 36 W
24 V	5 bis 12 V, bis zu 36 W	5 bis 20 V, bis zu 60 W	36 W + 36 W

Für die vollen 60 W am USB-C-Anschluss und Ausgangsspannungen bis 20 V betreiben Sie die Steckdose an einem 24-V-Netz und lassen den USB-A-Anschluss frei. Werden beide Anschlüsse benutzt, stehen bei 24 V und bei 12 V Eingang an jedem bis zu 36 W zur Verfügung.

Eigenschaften:

Quick Charge 3.0 (QC 3.0) und USB Power Delivery (PD): ein USB-A- und ein USB-C-Anschluss in einer Steckdose.
Bis zu 60 W am USB-C-Anschluss: bei 24 V Eingang und alleiniger Nutzung 5 bis 20 V; werden beide Anschlüsse benutzt, 36 W + 36 W. Bei 12 V Eingang bis zu 36 W bei 5 bis 12 V.
12 V und 24 V Gleichspannung: Nennspannung 12 V / 24 V DC, Betriebsspannung 12 bis 32 V DC.
Eingebaute Schutzfunktionen: Überspannung, Überstrom, Übertemperatur, Kurzschluss und Verpolung.
Schutzart IP65, dazu eine abnehmbare Abdeckung, die bei Nichtgebrauch zusätzlichen Schutz bietet.
Einbau in die Schalttafel: Ausschnitt 29,0 mm, für den Einsatz mit Montagegehäusen geeignet.
Flachsteckanschlüsse 6,3 mm, Kupfer mit Nickelbeschichtung.

Technische Daten:

USB-Anschlüsse: 1 × USB-A mit QC 3.0, 1 × USB-C mit PD
Nennspannung: 12 V / 24 V DC
Betriebsspannung: 12 bis 32 V DC
Spitzenspannung: 36 V DC, höchstens 3 bis 4 Sekunden
Bei 12 V Eingang: USB-A 5 V, 2,4 A; USB-C 5 bis 12 V, bis zu 36 W
Bei 24 V Eingang, ein Anschluss: USB-A 5 bis 12 V, bis zu 36 W; USB-C 5 bis 20 V, bis zu 60 W
Bei 12 V Eingang, beide gleichzeitig: 36 W + 36 W
Bei 24 V Eingang, beide gleichzeitig: 36 W + 36 W
Betriebsfrequenz: 100 bis 150 kHz
Ruhestrom: 20 mA
Schutzart: IP65
Schutzfunktionen: Überspannung, Überstrom, Übertemperatur, Kurzschluss und Verpolung
Anschlussklemmen: 6,3 mm (1/4 Zoll), Kupfer mit Nickelbeschichtung
Betriebstemperatur: -20 bis +60 °C
Ausschnitt in der Schalttafel: 29,0 mm
Material: Kunststoff, Farbe Schwarz

Anwendungsbereiche:

Die USB Einbaubuchse ist eine Ladebuchse für Bordnetze mit 12 V oder 24 V Gleichspannung. Sie dient zum Laden von Smartphone, Tablet und Notebook und lässt sich in Armaturenbrett, Schalttafel oder Montagegehäuse einsetzen, zum Beispiel in:

Wohnmobil und Wohnwagen: USB Steckdose am Küchenblock, Bett oder Sitzplatz zum Laden unterwegs.
KFZ: Ladebuchse im Armaturenbrett oder in der Mittelkonsole von Auto, Transporter und Camper-Ausbau.
LKW: USB Steckdose für das 24-V-Bordnetz.
Boot: USB Steckdose im Steuerstand oder in der Kajüte, im 12-V- oder 24-V-Bordnetz.
Motorrad: Ladebuchse am Lenker oder in der Verkleidung im 12-V-Bordnetz.
Solar- und Inselanlagen: USB Ladebuchse am Schaltschrank oder Anlagenpanel einer Solaranlage oder Inselanlage mit 12-V- oder 24-V-Bordnetz.
Schalttafeln und Werkstatt: USB Ladestation für Schaltschrank, Bedienpult oder Werkbank mit 12-V- oder 24-V-Versorgung.

Hinweise zur Verwendung:

Für die vollen 60 W am USB-C-Anschluss die Steckdose an 24 V Eingang betreiben und den USB-A-Anschluss frei lassen; bei 24 V und Nutzung beider Anschlüsse stehen an jedem bis zu 36 W zur Verfügung, an 12 V Eingang am USB-C-Anschluss bis zu 36 W.
Die Betriebsspannung von 12 bis 32 V DC einhalten, die Spitzenspannung von 36 V nur für höchstens 3 bis 4 Sekunden.
Die Abdeckung bei Nichtgebrauch schließen, sie schützt die Anschlüsse zusätzlich.
Plus- und Minusleitung an den 6,3-mm-Flachsteckanschlüssen anschließen, der Verpolungsschutz ist eingebaut.
Einen Schalttafelausschnitt von 29,0 mm herstellen, die Steckdose lässt sich auch in Montagegehäusen einsetzen.

Lieferumfang:

1 × USB-Doppelsteckdose mit 1 × USB-A (QC 3.0), 1 × USB-C (PD) und abnehmbarer Abdeckung

Häufige Fragen:

Wie viel Leistung liefert der USB-C-Anschluss?

Bei 24 V Eingang bis zu 60 W (5 bis 20 V), bei 12 V Eingang bis zu 36 W (5 bis 12 V). Die maximale PD-Leistung von 60 W ist nur mit 24 V Eingangsspannung möglich.

Welche Werte hat der USB-A-Anschluss mit QC 3.0?

Bei 12 V Eingang 5 V mit 2,4 A, bei 24 V Eingang 5 bis 12 V mit bis zu 36 W.

Wie viel Leistung liefern beide Anschlüsse gleichzeitig?

Bei 12 V und bei 24 V Eingang liefern beide Anschlüsse gleichzeitig je bis zu 36 W (36 W + 36 W). Bei 24 V Eingang kommt der USB-C-Anschluss damit bei Nutzung beider Anschlüsse auf 36 W statt 60 W.

Wie bekomme ich 60 W am USB-C-Anschluss?

Mit 24 V Eingang und wenn der USB-C-Anschluss allein benutzt wird, der USB-A-Anschluss also frei bleibt. Dann liefert er bis zu 60 W bei 5 bis 20 V.

Welche Eingangsspannung wird benötigt?

Die Nennspannung beträgt 12 V / 24 V DC, die Betriebsspannung 12 bis 32 V DC. Kurzzeitig, höchstens 3 bis 4 Sekunden, verträgt die Steckdose 36 V DC.

Welchen Ausschnitt braucht die Schalttafel?

Der Ausschnitt in der Schalttafel misst 29,0 mm.

Welche Schutzfunktionen sind eingebaut?

Überspannungsschutz, Überstromschutz, Übertemperaturschutz, Kurzschlussschutz und Verpolungsschutz.

Wie viel Strom nimmt die Steckdose selbst auf?

Der Ruhestrom beträgt 20 mA.

Lässt sich die Abdeckung abnehmen?

Ja, die Abdeckung kann von der Steckdose abmontiert werden. Sie schützt die Anschlüsse bei Nichtgebrauch zusätzlich.

Für welche Fahrzeuge und Einsatzorte ist die Steckdose geeignet?

Für Bordnetze mit 12 V oder 24 V Gleichspannung, etwa in Wohnmobil, Wohnwagen, Auto, LKW, Boot oder Motorrad, in Solar- und Inselanlagen sowie in Schalttafeln, zum Laden von Smartphone, Tablet und Notebook. Den Ausschnitt in Armaturenbrett oder Schalttafel anlegen und die Steckdose einsetzen.

Welche Schutzart hat die Steckdose?

IP65.

Produkteigenschaft	Wert
Anschluss:	Flachstecker 6,3mm USB-Typ-A USB-Typ-C
Farbe:	Schwarz
Stromart:	Gleichstrom (DC)
Anzahl Kontakte:	2
Schutzart:	IP65
Anzahl Eingänge:	1
Nennspannung:	12V bis 24V
Form:	Rund
Versandgewicht:	0,05 kg
Artikelgewicht:	0,05 kg
Inhalt:	1,00 Stück
