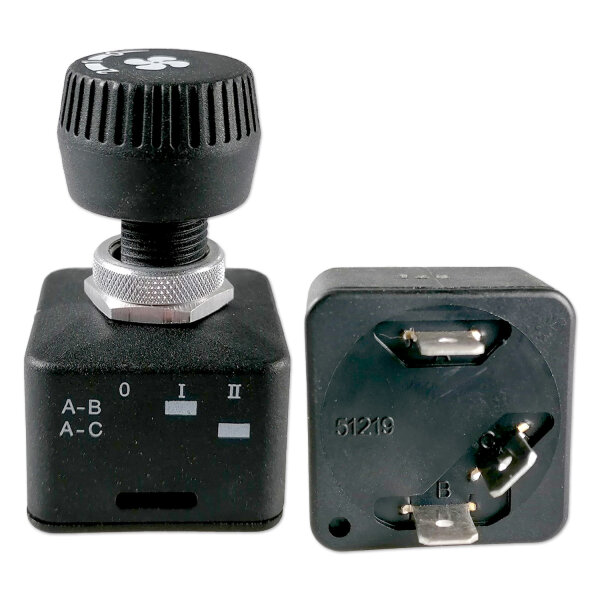

Drehschalter | 3 Positionen | 12-24V | 7,5-15A | Lüfter-Symbol
-
Typ: Drehschalter, Schalter
-
Nennspannung: 12V / 24V
-
Nennstrom: 15A (bei 12V) / 7,5A (bei 24V)
-
Symbol: Lüfter / Gebläse
-
Maße (L×B×H): ca. 64×30×30 mm
-
Farbe: Schwarz
-
Schaltpositionen: 0-1-2 (AUS-EIN-EIN)
-
Anschluss: 3× Flachstecker 6,3 mm
-
Montageart: Einbau
-
Montageöffnung: ca. 12,5 mm
-
Schutzart: IP53
-
Befestigung: Metallmutter zur sicheren Fixierung
-
Schaltlogik: A-B & A-C (abhängig von der Schalterstellung)
Eigenschaften:
-
AUS-EIN-EIN Schaltung für flexible Anwendungen
- Geeignet für 12V- und 24V-Systeme
- Ideal für Lüfter-, Gebläse- oder Heizungssteuerung
- Robustes, vibrationsfestes Kunststoffgehäuse
- Ergonomischer Drehknopf mit rutschfester Struktur
- Schutzart IP53 – staubgeschützt und spritzwassergeschützt
- Metall-Befestigungsmutter für eine sichere Montage
- Deutliche Schaltpositionen (0-1-2) mit Markierung am Gehäuse
Schaltpositionen:
-
0: AUS
-
1: EIN (A->B)
-
2: EIN (A->C)
Beschreibung:
Der 3-Positionen Drehschalter ist speziell für Lüfter-, Gebläse- oder Heizungssteuerungen konzipiert und verfügt über eine AUS-EIN-EIN-Schaltung. Diese Konfiguration ermöglicht eine flexible Nutzung in elektrischen Systemen mit 12V oder 24V.
Dank der robusten Bauweise und der Schutzart IP53 ist der Schalter gegen Staub und Spritzwasser geschützt. Die Flachsteckanschlüsse (6,3 mm) gewährleisten eine einfache Verkabelung und die mitgelieferte Metallmutter sorgt für eine sichere Fixierung.
Mit einer Montageöffnung von 12,5 mm lässt sich der Schalter universell in Schalttafeln oder Armaturenbretter integrieren. Die klare Beschriftung der Positionen auf dem Gehäuse erleichtert die Bedienung und sorgt für eine fehlerfreie Anwendung.
Anwendungsbereiche:
- Fahrzeuge (LKW, PKW, Busse, Wohnmobile)
- Landmaschinen & Nutzfahrzeuge
- Industrieanlagen und Maschinensteuerungen
- Lüfter- und Gebläsesteuerungen
- Heizungssteuerungen in Fahrzeugen
Vergleichsnummern:
- DELPHI 253002
- DURITE 0-656-03
- HEAT-ON 51219
Verwendungshinweise:
- Der Schalter ist nur für 12V- und 24V-Systeme geeignet.
- Sicherstellen, dass der Drehknopf fest angezogen ist, um unbeabsichtigtes Verstellen zu vermeiden.
- Die maximale Strombelastung nicht überschreiten: 15A (bei 12V) / 7,5A (bei 24V).
- Vor dem Einbau sicherstellen, dass die Schaltfunktionen den Anforderungen entsprechen.
- Der Schalter darf nicht in direkter Feuchtigkeit oder unter Wasser verwendet werden.
Sicherheits & Warnhinweise:
- Nur für den Einsatz in 12V oder 24V Systemen geeignet.
- Die Installation sollte von qualifiziertem Fachpersonal durchgeführt werden.
- Vor der Montage das Fahrzeug oder die Anlage stromlos schalten.
- Falsch angeschlossene oder überlastete Schalter können zu elektrischen Schäden führen.
- Keine unsachgemäße Modifikation oder Manipulation des Schalters durchführen.
- Der Drehschalter darf nur in zugelassenen elektrischen Anwendungen verwendet werden.
Lieferumfang:
- 1x Drehschalter | 3 Positionen | 12-24V | 7,5-15A | Lüfter-Symbol
