Drehschalter | 4 Positionen | 5 Kontakte | 12-24V | 23A | Pfeil-Symbol

Drehschalter | 4 Positionen | 5 Kontakte | 12-24V | 23A | Pfeil-Symbol

Artikelnummer: 00394
GTIN: 0725844099705
HAN: RS-4P-01
Kategorie: Drehschalter
Hersteller: Impulse Innovation

Artikel zurzeit vergriffen

Momentan nicht verfügbar

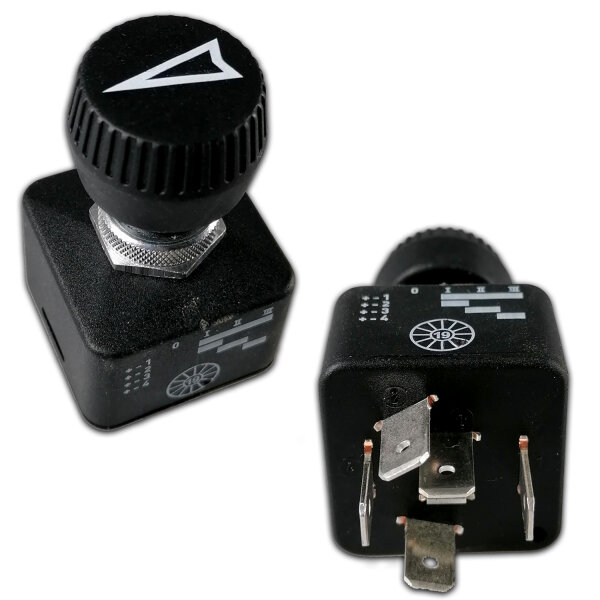

Drehschalter | 4 Positionen mit Pfeil-Symbol | 5 Kontakte | 12-24V | 23A

Typ: Drehschalter, Schalter, Wechselschalter, Positionsschalter, Wahlschalter, Stufenschalter, Elektrik-Schalter, Bedienwahlschalter, Schaltdrehknopf
Symbol: Pfeil
Schaltpositionen: 0-1-2-3
Nennspannung: 12V / 24V
Nennstrom: 23A @ 12V / 11,5A @ 24V
Anzahl Kontakte: 5
Anschlussart: 5× Flachstecker 6,3 mm
Betätigungsart: Drehbetätigung
Montageart: Anbau, Einbau / Unterbau, geschraubt
Montagebohrung: ca. 12,5 mm
Max. Plattenstärke: 3 mm
Gehäusematerial: Kunststoff
Farbe: Schwarz
Abmessungen (L×B×H): ca. 64×30×30 mm
Schutzart: IP53

Eigenschaften:

4 stabile Schaltpositionen (0-1-2-3) – ideal für Wahl- und Steuerfunktionen
Hohe Strombelastbarkeit: bis zu 23A @ 12V bzw. 11,5A @ 24V
Kompatibel mit 12V- und 24V-Systemen – flexibel einsetzbar in Fahrzeugen und Industrie
Schneller Anschluss über 5 Flachsteckkontakte (6,3 mm)
Einbau- und Unterbaumontage mit standardisierter Bohrung (12,5 mm)
Widerstandsfähiges Gehäuse – Schutzklasse IP53 gegen Staub und Spritzwasser

Anwendungsbereiche:

Fahrzeugelektrik in PKW, LKW, Landmaschinen und Sonderfahrzeugen
Steuerpulte und Bedienfelder in Industrieanlagen und Maschinenparks
Auf- und Umbauten im Caravan- und Reisemobilbereich
Bedienelemente für Pumpen, Lüfter oder Lichtsysteme
Haus- und Gebäudeautomatisierung (z. B. Rollladen-, Heizungs- oder Lichtsteuerung)

Beschreibung:

Der robuste Drehschalter mit Pfeil-Symbol bietet eine einfache und zuverlässige Steuerlösung für elektrische Systeme in Fahrzeugen, Maschinen und technischen Anlagen. Dank seiner vier klar definierten Schaltpositionen (0-1-2-3) eignet er sich optimal für Anwendungen mit mehrfacher Betriebswahl oder Funktionsumschaltung.

Die stabile Kunststoffausführung kombiniert mit IP53-Schutz schützt den Schalter zuverlässig gegen Staub und Spritzwasser. Der Anschluss erfolgt schnell und unkompliziert über 5 Flachsteckkontakte (6,3 mm), was besonders im mobilen Bereich oder bei Retrofit-Lösungen Zeit spart. Die Kompaktmaße und Einbaumöglichkeit mit nur 12,5 mm Bohrung machen ihn ideal für viele Einbausituationen im Fahrzeugbau, Maschinen- und Gerätebau.

Vergleichs-/Referenznummern:

FAUN 1740306
DELPHI 2590001
HC-CARGO 180158
MERIT 259000
LIEBHERR 7407175

Anschlussbelegung:

Pin 1: Eingang (gemeinsamer Eingang für alle Schaltstellungen)
Pin 2: Ausgang
Pin 3: Ausgang
Pin 4: Ausgang
Pin 5: Ausgang

Schalterstellungen:

Stellung	Pin 1 verbunden mit
0	– (keine Verbindung)
I	Pin 2 + Pin 5
II	Pin 3 + Pin 5
III	Pin 4 + Pin 5

Verwendungshinweise:

Vor der Installation sicherstellen, dass der Schalter für die gewünschte Anwendung geeignet ist.
Der Anschluss erfolgt über 5× Flachstecker (6,3 mm) gemäß Schaltplan.
Die Montage erfolgt durch Einsetzen in ein 12,5 mm großes Montageloch.
Regelmäßige Überprüfung auf festen Sitz und sichere elektrische Verbindung empfohlen.

Sicherheits- & Warnhinweise:

Nur für den Einsatz in 12V- oder 24V-Systemen geeignet
Installation sollte durch geschultes Fachpersonal erfolgen
Vor der Montage sicherstellen, dass alle elektrischen Anschlüsse korrekt verbunden sind
Vor dem Anschluss unbedingt die Stromzufuhr abschalten
Produkt enthält kleine Teile – von Kindern fernhalten!

Lieferumfang:

1× Drehschalter 4 Positionen mit Pfeil-Symbol

Produkteigenschaft	Wert
Anschluss:	Flachstecker 6,3mm
Farbe:	Schwarz
Stromart:	Gleichstrom (DC)
Anzahl Kontakte:	5
Schaltertyp:	Drehschalter
Schutzart:	IP53
Nennspannung:	12V bis 24V
Versandgewicht:	0,04 kg
Artikelgewicht:	0,04 kg
Inhalt:	1,00 Stück
