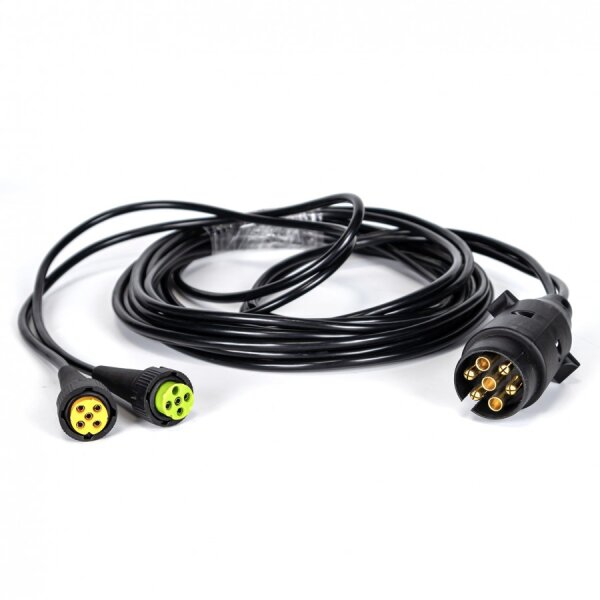

Kabelsatz | 7-poliger Anhängerstecker zu 2× 5-poligem Bajonettstecker, rund | 4,5 m
-
Typ: Kabelsatz, Anhängerkabel, Verbindungsleitung, Adapterkabel, Elektrokabel
-
Länge: 4,5 m
-
Steckertyp: 7-poliger Anhängerstecker zu 2× 5-poligem Bajonettstecker (rund)
-
Betriebsspannung: 12V / 24V
-
Farbe: Schwarz
Eigenschaften:
- Hochwertiger Kabelsatz für Anhänger und Nutzfahrzeuge
- 7-poliger Stecker für die Verbindung zum Zugfahrzeug
- 2× 5-polige Bajonettstecker für sichere und stabile Anschlüsse
- 4,5 m Kabellänge für flexible Installationen
- Robuste Verarbeitung für den Einsatz in anspruchsvollen Umgebungen
Anwendungsbereiche:
- Verbindung von Zugfahrzeugen mit Anhängern
- Einsatz in Lkw, Nutzfahrzeugen und landwirtschaftlichen Maschinen
- Ideal für den professionellen und gewerblichen Gebrauch
- Allgemeine elektrotechnische Anwendungen im Fahrzeugbau
Beschreibung:
Dieser hochwertige Kabelsatz ermöglicht eine zuverlässige Verbindung zwischen einem 7-poligen Anhängerstecker und zwei 5-poligen Bajonettsteckern (rund). Mit einer Länge von 4,5 m bietet das Kabel ausreichend Spielraum für die Installation in Nutzfahrzeugen, Anhängern und landwirtschaftlichen Maschinen. Die robuste Verarbeitung und die widerstandsfähigen Materialien gewährleisten eine lange Lebensdauer und hohe Zuverlässigkeit. Ideal für den professionellen Einsatz.
Kontaktbelegung:
7-poliger Anhängerstecker (Fahrzeugseitig)
| Pin-Nummer |
Funktion |
Kabelfarbe |
| 1 |
Blinker links |
Gelb |
| 2 |
Nebelschlussleuchte |
Blau |
| 3 |
Masse (Ground) |
Weiß |
| 4 |
Blinker rechts |
Grün |
| 5 |
Begrenzungslicht |
Braun |
| 6 |
Bremslicht |
Rot |
| 7 |
Rückfahrlicht |
Schwarz |
5-polige Bajonettstecker (Anhängerseitig)
| Pin-Nummer |
Funktion |
Kabelfarbe |
| 1 |
Blinker links oder rechts |
Gelb / Grün |
| 2 |
Nebelschlussleuchte |
Blau |
| 3 |
Masse (Ground) |
Weiß |
| 4 |
Bremslicht |
Rot |
| 5 |
Rückfahrlicht |
Schwarz |
Verwendungshinweise:
- Vor der Installation sicherstellen, dass alle Steckverbindungen sauber und unbeschädigt sind.
- Das Kabel vor mechanischer Belastung und starken Biegungen schützen.
- Regelmäßige Inspektion auf Verschleiß oder Beschädigungen durchführen.
- Bei Nichtgebrauch die Steckverbindungen vor Feuchtigkeit und Schmutz schützen.
Sicherheits- & Warnhinweise:
- Vor Arbeiten am Kabelsatz stets die Stromzufuhr unterbrechen.
- Nur für den vorgesehenen Zweck verwenden.
- Beschädigte Kabel oder Stecker sofort austauschen, um Kurzschlüsse oder elektrische Defekte zu vermeiden.
- Das Kabel nicht über die spezifizierten elektrischen Parameter hinaus belasten.
- Installation sollte nur in spezialisierten Werkstätten oder professionellen Services erfolgen.
Lieferumfang:
- 1x Kabelsatz mit 7-poligem Anhängerstecker zu 2× 5-poligem Bajonettstecker (rund), 4,5 m
