Mikro Relais | 5-polig | 12V | Umschaltrelais 10/20A | mit Diode | MTA

Mikro Relais | 5-polig | 12V | Umschaltrelais 10/20A | mit Diode | MTA

Artikelnummer: 01346
GTIN: 8010266212385
HAN: 0603000
Kategorie: Relais
Hersteller: MTA

Artikel zurzeit vergriffen

Artikel vergriffen

Mikro Relais | MTA | 5-polig | Wechsler (CO) | 12V | 10/20A | mit Diode

Hersteller: MTA / MOPAR
Herstellernummer: 0603000 / 677300
Typ: Wechsler-Relais, Relais, Mikrorelais, Microrelais, Umschaltrelais, Miniaturrelais, Fahrzeugrelais, KFZ-Relais, CO-Relais
Relaisfunktion: Wechsler (CO – Change Over)
Bauform: Micro
Nennspannung: 12V
Nennstrom: 10A / 20A
Schaltleistung: 10A geschlossen / 20A offen
Temperaturbereich: -40°C bis +125°C
Mit Diode: Ja
Anzahl Kontakte: 5
Anschluss: 2x Flachstecker 6,3 mm + 3x Flachstecker 4,8 mm
Material: Kunststoff
Farbe: Braun

Eigenschaften:

Komponente in Mikro-Bauform: Mit seiner kompakten Größe ist das Relais für enge Installationen und Platzierung in Fahrzeugen und Maschinen geeignet.
Temperaturbeständig: Der Betriebsbereich von -40°C bis +125°C garantiert zuverlässige Leistung unter extremen Bedingungen.
Integrierte Diode: Die Diode schützt vor Spannungsspitzen und sorgt für zusätzliche Sicherheit, besonders bei empfindlicher Elektronik.
Hohe Schaltleistung: Das Relais schaltet bis zu 10A im geschlossenen Zustand und 20A im offenen Zustand, ideal für den Einsatz in leistungsintensiven Anwendungen.
Langlebige Kunststoffkonstruktion: Widerstandsfähiges Material für hohe mechanische Belastungen und Schutz vor äußeren Einflüssen.
Vielseitige Anwendung: Ideal für den Einsatz in verschiedenen Fahrzeugmodellen und in Steuerkreisen mit 12V Spannung.

Anwendungsbereiche:

Fahrzeugtechnik: Für die Steuerung von elektrischen Komponenten in Fahrzeugen wie Beleuchtung, Scheibenwischern und Klimaanlagen.
Automobil- und Nutzfahrzeugtechnik: Zuverlässige Schaltlösungen für unterschiedliche Fahrzeuge, sowohl im PKW- als auch im Nutzfahrzeugbereich.
Elektrische Steuerkreise: Geeignet für Schaltvorgänge in 12V-Schaltungen, in denen ein zuverlässiges Umschaltverhalten gefordert wird.
Automatisierungstechnik: Einsatz in automatisierten Systemen, bei denen eine präzise und schnelle Umschaltung zwischen zwei Stromkreisen erforderlich ist.
Elektronische Sicherheits- und Steuerungssysteme: Für den Einsatz in Sicherheits- und Überwachungsanwendungen zur zuverlässigen Schaltung von Stromkreisen.

Beschreibung:

Das MTA Mikro-Relais mit 5 Kontakten und einer Wechslerfunktion (CO – Change Over) bietet eine vielseitige und zuverlässige Lösung für die Fahrzeugelektronik und industrielle Steuerungen. Es ist speziell für den Einsatz in 12V Gleichstromsystemen ausgelegt und bietet eine hohe Schaltleistung von 10A im geschlossenen Zustand und 20A im offenen Zustand, was es für eine Vielzahl von Anwendungen geeignet macht.

Mit einer kompakten Bauform von 28×28×25 mm lässt sich das Relais in den meisten Fahrzeugen und Steuerungssystemen problemlos integrieren. Der Temperaturbereich von -40°C bis +125°C sorgt dafür, dass es auch unter extremen Umgebungsbedingungen zuverlässig arbeitet. Die integrierte Diode schützt empfindliche Elektronik vor Spannungsspitzen, was das Relais für den Einsatz in sicherheitskritischen Anwendungen noch zuverlässiger macht.

Das Relais wird mit 5 Flachsteckanschlüssen (2x 6,3 mm und 3x 4,8 mm) geliefert und lässt sich damit einfach und sicher in bestehende Systeme integrieren. Die braune Kunststoffkonstruktion sorgt für hohe Widerstandsfähigkeit und eine lange Lebensdauer des Produkts, was es zu einer idealen Wahl für Fahrzeug- und Maschinenbauer macht.

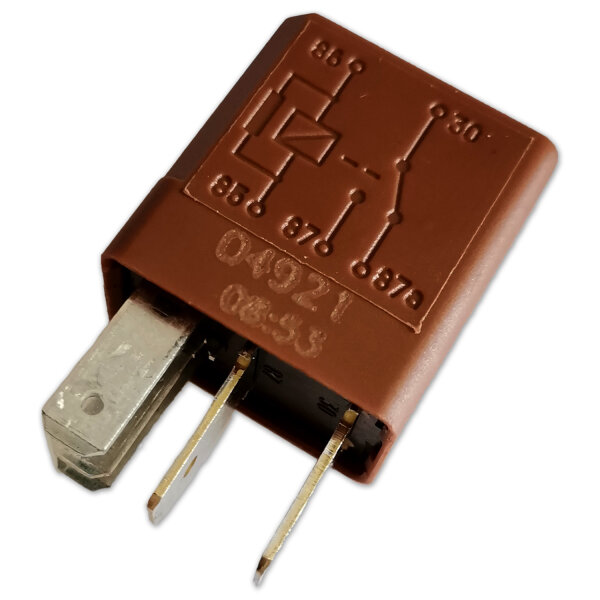

Kontaktbelegung:

Pin 30: Gemeinsamer Eingang (COM)
Pin 87: Normal offener Kontakt (NO) – Schließt, wenn das Relais aktiviert wird
Pin 87a: Normal geschlossener Kontakt (NC) – Öffnet, wenn das Relais aktiviert wird
Pin 85: Spulenanschluss (-)
Pin 86: Spulenanschluss (+)

Verwendungshinweise:

Relais gemäß den elektrischen Anforderungen des Fahrzeugs oder Systems auswählen.
Die Flachsteckanschlüsse korrekt verbinden, um eine sichere und zuverlässige Verbindung zu gewährleisten.
Vor der Installation sicherstellen, dass das Relais den gewünschten Schaltvorgang ausführt.

Warn- und Sicherheitshinweise:

Nur für den vorgesehenen Einsatzzweck verwenden.
Einbau sollte durch eine fachkundige Person erfolgen.
Vor Arbeiten am Fahrzeugstromkreis stets die Batterie abklemmen.
Bei Anzeichen von Überhitzung oder Fehlfunktionen das Relais umgehend ersetzen.

Lieferumfang:

1x MTA Mikrorelais 5-Kontakte Wechsler 12V 10/20A mit Diode

Produkteigenschaft	Wert
Nennspannung:	12V
Relaisfunktion:	Wechsler Relais (CO)
Farbe:	Braun
Stromart:	Gleichstrom (DC)
Anzahl Kontakte:	5
Nennstrom:	10A 20A
Versandgewicht:	0,02 kg
Artikelgewicht:	0,02 kg
Inhalt:	1,00 Stück
