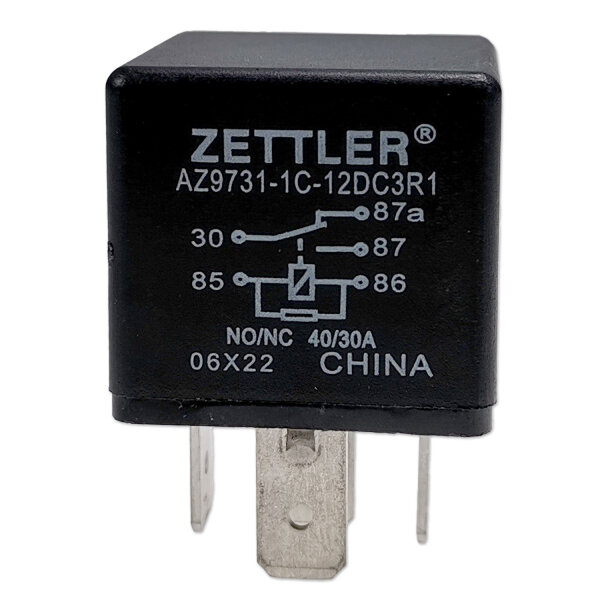

Relais Mini | 5-polig | Wechsler (CO) | 12V | 40/30A | mit Widerstand

Relais Mini | 5-polig | Wechsler (CO) | 12V | 40/30A | mit Widerstand

Artikelnummer: 00524
GTIN: 0676424570049
HAN: AZ9731-1C-12DC3R1
Kategorie: Relais
Hersteller: Impulse Innovation

4,99 €

4,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

309 Stück Auf Lager
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

Relais | Mini Relais | 5-polig | Wechsler (CO) | 12V | 40/30A | mit Widerstand

Typ: Relais, Wechsler-Relais, Schaltrelais, Leistungsschalter, Umschaltrelais, CO-Relay, Steuerungsrelais, Lastrelais, Automobilrelais, KFZ-Relais, Hochstromrelais, Miniatur-Relais, Umschaltkontakt-Relais
Relais-Typ: Wechsler (CO)
Relaisserie: AZ9731-1C-12DC3R1
Relaisform: Mini
Kontaktkonfiguration: SPDT (Single Pole Double Throw)
Nennspannung: 12 V
Nennstrom: 40/30 A
Schaltspannung: max. 28 V DC
Kontaktbelastbarkeit: 30 A / 14 V DC
Ansprechzeit: 7 ms
Freigabezeit: 5 ms
Betriebstemperatur: -40 °C bis +125 °C
Abmessungen (LxBxH): ca. 26,5 × 26,5 × 24,5 mm
Anschlussart: 5 × Flachstecker 6,3 mm
Gehäusematerial: Polyamid (PA66)
Kontaktmaterial: Kupfer (Cu)
Kontaktbeschichtung: Silber-Zinn-Oxid (AgSnO2)

Eigenschaften:

Kompaktes Mini-Relais mit 5-poliger Anschlusskonfiguration – platzsparend und universell einsetzbar in KFZ, Industrie und Elektronik.
Wechsler-Funktion (SPDT) für flexible Schaltanwendungen in Fahrzeugtechnik, Steuerungen und Automatisierung.
Hohe Schaltleistung: Belastbar mit 40A / 30A bei 12V – ideal für Lastschaltungen in Autos, LKW, Maschinen und Steueranlagen.
Schnelle Schaltzeiten: Ansprechzeit 7ms, Freigabezeit 5ms – optimal für dynamische Steuer- und Regelprozesse.
Robust und langlebig dank Polyamid-Gehäuse (PA66) und Silber-Zinn-Oxid-Kontakten – geeignet für harte Einsatzbedingungen.
Großer Temperaturbereich: -40 °C bis +125 °C – für Motorraum, Außeneinsatz und Industrieumgebungen.
Universelle Montage über 5x 6,3mm-Flachstecker – kompatibel mit Standard-Stecksystemen.
Integrierter Widerstand reduziert Spannungsspitzen – Schutz für Steuergeräte und Elektronik.

Anwendungsbereiche:

KFZ-Elektrik: Zuverlässige Schaltungen in PKW, LKW, Motorrädern, Wohnmobilen und Anhängern.
Nutzfahrzeuge & Landmaschinen: Robuste Steuerungslösungen für Traktoren, Baumaschinen und Agrartechnik.
Industrie: Einsatz in Schaltanlagen, Maschinenbau, Schaltschrankbau und industriellen Steuerungen.
Automatisierungstechnik: Ideal für Regelkreise, Prozesssteuerung und dynamische Schaltvorgänge.
Elektronik & Steuerungen: Universell nutzbar in Schaltungen, Modulen und Steuergeräten.

Beschreibung:

Dieses universelle Mini-Relais 12V 40/30A mit Wechsler-Funktion (SPDT) ist die ideale Lösung für KFZ-Elektrik, PKW, LKW, Wohnmobile, Motorräder, Nutzfahrzeuge, Landmaschinen, Traktoren, Baumaschinen sowie industrielle Steuer- und Schaltanlagen. Es eignet sich ebenso für Automatisierungstechnik, Maschinenbau, Schaltschrankbau und elektronische Steuerungen, wo eine zuverlässige und kompakte Schaltlösung benötigt wird.

Mit seiner kompakten Bauform (26,5 × 26,5 × 24,5 mm) bietet das Relais eine platzsparende Integration und kombiniert dabei hohe Schaltleistung (bis 30A / 14V DC) mit schnellen Reaktionszeiten (7ms Ansprechzeit, 5ms Freigabezeit). Durch das robuste Polyamid-Gehäuse und Silber-Zinn-Oxid-Kontakte ist es für extreme Einsatzbedingungen von -40 °C bis +125 °C ausgelegt.

Das 12V-Relais mit integriertem Widerstand reduziert Spannungsspitzen und schützt damit Steuergeräte, elektronische Module und Bordnetzsysteme. Dank der 5x 6,3mm-Flachstecker lässt es sich universell in Fahrzeugtechnik, Industrieelektronik und Automatisierungssystemen installieren. Damit ist es eine zuverlässige, langlebige und vielseitige Schaltkomponente für professionelle Anwender und anspruchsvolle Einsatzgebiete.

Kontaktbelegung:

Pin 30: Eingangsspannung (geschalteter Plus)
Pin 85: Masseanschluss der Spule (-)
Pin 86: Steuerstromanschluss der Spule (+)
Pin 87: Ausgangsspannung (Schaltkontakt, geschlossen nach Aktivierung)
Pin 87a: Ausgangsspannung (Ruhezustand, unterbrochen nach Aktivierung)

Verwendungshinweise:

Das Relais sollte entsprechend den technischen Anforderungen des Fahrzeugs oder Systems ausgewählt werden.
Bei der Installation sind geeignete Steckverbinder und Kabelquerschnitte zu verwenden.
Nur für den Einsatz in 12V-Systemen geeignet.
Verpolung vermeiden, um Schäden an der Elektronik zu verhindern.
Installation durch eine Fachkraft empfohlen.

Sicherheits- & Warnhinweise:

Das Relais nur in dafür vorgesehenen Schaltkreisen verwenden.
Vor der Installation die Fahrzeugbatterie abklemmen.
Unsachgemäßer Gebrauch kann zu Überhitzung oder Kurzschluss führen.
Nicht in explosionsgefährdeten Bereichen verwenden.
Von Kindern fernhalten.

Lieferumfang:

1x Mini Relais | 5-polig | Wechsler (CO) | 12V | 40/30A | mit Widerstand

Produkteigenschaft	Wert
Nennspannung:	12V
Relaisfunktion:	Wechsler (CO)
Stromart:	Gleichstrom (DC)
Nennstrom:	40A
Gehäusematerial:	Polyamid (PA)
mit Kabelsatz:	Nein
Versandgewicht:	0,04 kg
Artikelgewicht:	0,04 kg
Inhalt:	1,00 Stück
