Trennrelais | RL180-12 | 12V | 100A | Verbinderset | Auswahl: 10mm², 16mm², 20mm², 25mm²
-
Produkttyp: Hochstrom-Trennrelais 12 V mit wählbaren Kabelverbindern
-
Relais: RL180-12 (12 V, 100 A Dauerlast, 180 A Spitze, Schließer)
-
Montage: Haltelasche mit M6-Schraubanschlüssen
-
Verbinder: Auswahl: 10 mm², 16 mm², 20 mm², 25 mm² Ringkabelschuhe
Eigenschaften:
-
Hohe Belastbarkeit: 100 A Dauerstrom, 180 A für bis zu 3 Sekunden
-
Robuste Bauweise: Polyamidgehäuse mit Schraubanschlüssen
-
Flexible Verbinderwahl: angepasst an Ihre Kabelstärke
-
Manuelle Relaisansteuerung über D+ oder geschaltetes Plus
-
Einfache Integration: für Werkstatt, Fahrzeug, Boot & Solar
Anwendungsbereiche:
-
Camper & Vanlife: Zweitbatterie-Ladung bei laufendem Motor – zuverlässig getrennt im Stand
-
PKW & Transporter: saubere Integration in mobile Stromsysteme, z. B. für Kühlbox oder Ladegeräte
-
Car Hifi: zuverlässige Trennung von Starter- und Zusatzbatterie für leistungsstarke Audioanlagen
-
Boote & Yachten: Bordnetze sicher koppeln & trennen – ohne Entladung der Starterbatterie
-
Solar- & Offgrid-Systeme: ideal zur Lastverteilung oder Batterieumschaltung in 12 V-Systemen
-
Offroad & Expeditionsfahrzeuge: robuste Lösung für autarke Stromversorgung auf Tour
-
Werkstatt & DIY: einfache Nachrüstung mobiler Energieversorgung mit Ringkabelschuhen nach Wahl
Beschreibung:
Das RL180-12 Trennrelais ist ein leistungsstarkes 12 V-Relais zur automatischen Verbindung und Trennung von Batterien in mobilen Stromsystemen. Es erlaubt das parallele Laden bei laufendem Motor und trennt die Batterien bei Spannungsabfall oder Motor-Aus automatisch. Dank wählbarer Ringkabelschuhe (10–25 mm²) eignet sich das Set für viele Installationsvarianten.
Die M6-Schraubanschlüsse ermöglichen eine sichere Montage, das wartungsfreie Polyamidgehäuse sorgt für eine lange Lebensdauer. Das Relais wird über ein externes 12 V-Signal (z. B. D+) geschaltet. Zwei isolierte Flachsteckhülsen für die Steueranschlüsse liegen bei.
Verwendungshinweise:
- Nur in 12 V DC-Systemen verwenden
-
Relais benötigt ein Schaltsignal (z. B. D+ oder geschaltetes Plus)
- Vor Montage Spannung abschalten
- Leitungen fachgerecht crimpen oder löten
- Kabel gegen Scheuern, Hitze und Feuchtigkeit sichern
Sicherheits- und Warnhinweise:
- Nur durch qualifiziertes Fachpersonal installieren
- Korrekte Polarität sicherstellen
- Nicht in feuchter Umgebung verwenden
- Strom- und Spannungsgrenzen nicht überschreiten
-
Kinder fernhalten – Kleinteile & Stromgefahr

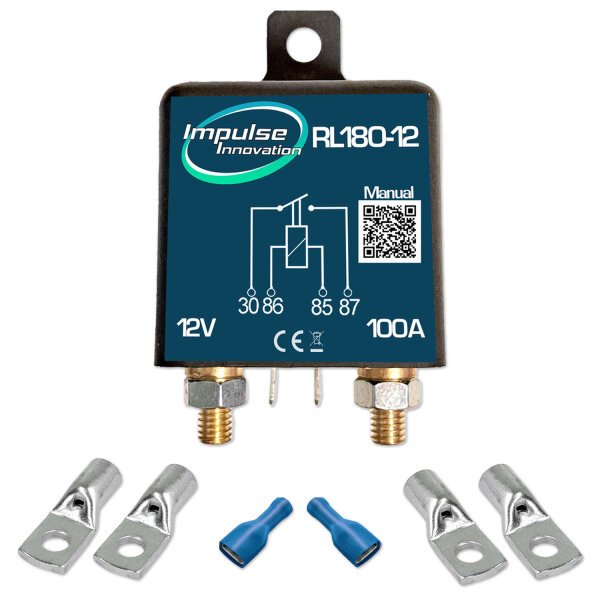

Lieferumfang:
- 1× RL180-12 Trennrelais 12 V 100 A
- 4× Ringkabelschuhe M6 – wählbar für 10 mm², 16 mm², 20 mm² oder 25 mm²
- 2× Flachsteckhülsen 6,3 mm (isoliert, für Steueranschlüsse)
