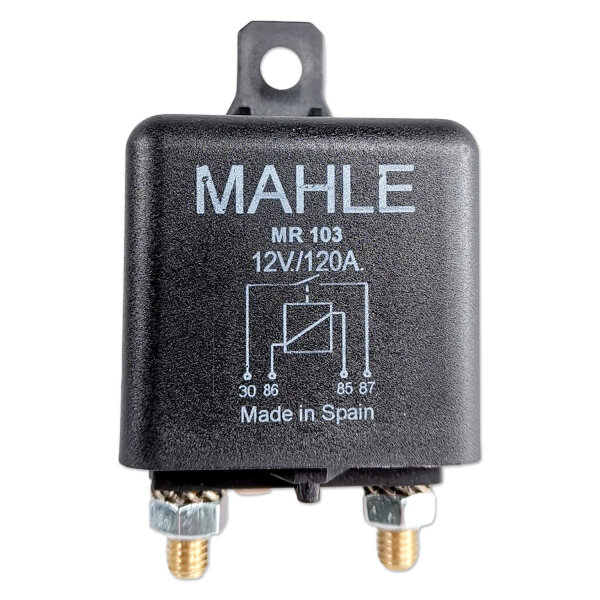

Trennrelais MAHLE MR103 | 4-polig | Schließer (NO) | 12V | 120A
-
Hersteller: MAHLE
-
Herstellernummer: MR 103 / MR103
-
Typ: Relais, Trennrelais, Schließerrelais, Lastrelais, Umschaltrelais, Hochlastrelais
-
Nennspannung: 12V
-
Nennstrom: 120A
-
Spitzenstrom: 180A (15 Sekunden)
-
Relaisfunktion: Schließer (NO)
-
Schaltung: Schaltkontakt
-
Maße (LxHxB): ca. 45x45x45 mm
-
Anzahl Kontakte: 4
-
Anschlussart: 2x Schraube M6 & 2x Flachstecker 6,3 mm
-
Befestigung: Mit oben liegender Haltelasche
-
Ersatz für: Nagares RP/120-12
Eigenschaften:
- Starkes 12V-Hochstromrelais mit 120 A Dauerlast
- 180 A Spitzenstrom für kurzzeitige Belastungen (15 Sek.)
- Schließerfunktion (NO) – ideal zur Steuerung starker Verbraucher
- Robustes Design mit stabiler Schraub- und Steckanschlusskombination
- Kompakte Bauform und integrierte Haltelasche für einfache Montage
Anwendungsbereiche:
- Camper, Vanlife & Wohnmobiltechnik (z. B. Zweitbatterie-Umschaltung)
- Solarstromsysteme und Energiemanagement
- DIY-Fahrzeugumbauten & Nachrüstprojekte
- Werkstatt- und Flottenfahrzeuge, Boote, Nutzfahrzeuge
Beschreibung:
Das Trennrelais MAHLE MR103 wurde für anspruchsvolle Anwendungen in 12V-Bordnetzen entwickelt und bietet eine zuverlässige Schaltlösung mit einer Dauerstrombelastbarkeit von 120 A. Mit Schließerfunktion (NO) und einer kurzzeitigen Belastbarkeit von bis zu 180 A eignet es sich besonders für Verbraucher mit hohen Startströmen – ideal z. B. bei Ladebooster, Solarsteuerung oder Batterietrennung.
Durch die Kombination aus 2x M6-Schraubanschlüssen und 2x 6,3 mm Flachsteckern lässt sich das MR103 vielseitig in unterschiedlichste Setups integrieren – vom Van-Ausbau über DIY-Projekte bis hin zu professionellen Werkstattanwendungen. Der Einbau erfolgt dank der integrierten Haltelasche sicher und stabil. Zudem kann das Relais den Nagares RP/120-12 als Ersatzteil vollwertig ersetzen.
Kontaktbelegung:
-
Pin 30: Eingang (Schaltkontakt)
-
Pin 87: Ausgang (Schaltkontakt)
-
Pin 85: Steuerstrom (-)
-
Pin 86: Steuerstrom (+)
Verwendungshinweise:
- Nur für 12V-Systeme – nicht für 24V geeignet
- Vor Installation Stromzufuhr unterbrechen
- Nur mit passender Absicherung und Kabelquerschnitt betreiben
- Feuchtigkeitsgeschützter Einbauplatz empfohlen
- Einbau durch Fachpersonal empfohlen
Sicherheits & Warnhinweise:
- Relais bei laufendem Betrieb nicht berühren – heiße Oberfläche möglich
- Maximale Werte (Strom/Zeit) nicht überschreiten
- Installation nur in geeigneten Stromkreisen
- Nur im geschützten Bereich verwenden
- Stets auf festen Sitz der Anschlüsse achten
Lieferumfang:
- 1x Trennrelais MAHLE MR103 | 4-polig | Schließer | 12V | 120A
