Trennrelaisset | RL180-12 BASIC | 12 V 120 A | Polklemmen | 25 mm² Verbinder | 70 A Sicherung
-
Produkttyp: Trennrelaisset (BASIC-Version), Batterietrennrelais-Set, Bordnetz-Trennlösung, Zusatzbatterie-Anschlusskit
-
Relais: RL180-12 (12 V, 120 A Dauerstrom, 180 A Spitzenstrom, mit Haltelasche zur Schraubmontage)
-
Schaltfunktion: einpoliger Schließer (NO), potenzialfreier Schaltkontakt, Steuersignal erforderlich (z. B. D+)
-
Abmessungen Relais: ca. 45 × 45 × 45 mm
-
Sicherung: 1 × MTA MidiVAL® 70 A, 32 V
-
Sicherungshalter: 1 × MTA MidiVAL® Standard-Halter
-
Kabelverbinder: 4 × Ringkabelschuhe, verzinnt, für 25 mm², M6-Bohrung
-
Polanschluss: 1 × Batteriepolklemmen-Satz (Plus/Minus)
-
Steckverbinder: 2 × Flachsteckhülsen
Eigenschaften:
-
BASIC-Version – kompaktes Starter-Set für die Nachrüstung eines Trennrelais
-
RL180-12 Relais – 120 A Dauerstrom, 180 A Spitzenstrom
-
Sichere Absicherung mit 70 A MidiVAL® Sicherung im Standard-Halter
-
Polklemmen & Ringkabelschuhe – stabile Anschlüsse für 25 mm² Kabelquerschnitt
-
Kompakte Bauweise – ideal für Nachrüstungen, Camper, Car-HiFi und Bordnetze mit hohem Leistungsbedarf
Anwendungsbereiche:
-
Wohnmobile & Camper – Basislösung zur Trennung von Starter- und Bordbatterie
-
PKW & Car-HiFi – stabile Stromversorgung auch für leistungsstarke Anlagen
-
Boote & Yachten – zuverlässige 12 V-Trennlösung im maritimen Umfeld
-
Werkstatt & Hobby – praxistauglich für Nachrüstungen und Umbauten
Beschreibung:
Das RL180-12 BASIC Trennrelaisset ist eine kompakte Lösung für die Trennung von Starter- und Bordbatterie in 12 V-Bordnetzen. Das Trennrelais RL180-12 verbindet die Batterien automatisch bei Motorlauf und trennt sie im Stand – die Starterbatterie bleibt geschützt.
Die 70 A MidiVAL® Sicherung im Standard-Halter sorgt für sicheren Leitungsschutz auch bei höheren Strömen. Mit den beiliegenden Ringkabelschuhen für 25 mm², einem Polklemmen-Satz sowie Flachsteckhülsen für den Steueranschluss ist dieses Basis-Set ideal geeignet für robuste Bordnetze mit höherem Energiebedarf.
Verwendungshinweise:
- Vor Installation Fahrzeug spannungsfrei schalten – Minuspol der Starterbatterie abklemmen.
- Relais vibrationsgeschützt und trocken montieren.
- Sicherung nahe am Batterie-Pluspol platzieren.
- Kabelschuhe auf 25 mm² Leitungen crimpen, fest verschrauben.
- Steuerleitung korrekt anschließen – Relais schaltet nur bei Motorlauf.
- Nach Montage Funktionstest durchführen.
Kontaktbelegung Relais:
-
Klemme 30: Batterie-Plus (Eingang / Starterbatterie)
-
Klemme 87: Batterie-Plus (Ausgang / Bordbatterie)
-
Klemme 85: Masse (GND)
-
Klemme 86: Steuersignal (z. B. D+)
Sicherheits- & Warnhinweise:
- Nur in 12 V-Bordnetzen mit geeignetem Spannungsbereich verwenden.
- Vor Montage und Wartung Fahrzeug spannungsfrei schalten.
- Absicherung nur mit den vorgesehenen Sicherungen (hier 70 A MidiVAL®).
- Polung beachten – Verpolung kann Bauteile zerstören.
- Kabel gegen Hitze, Feuchtigkeit und Scheuerstellen schützen.
- Einbau durch fachkundiges Personal empfohlen.

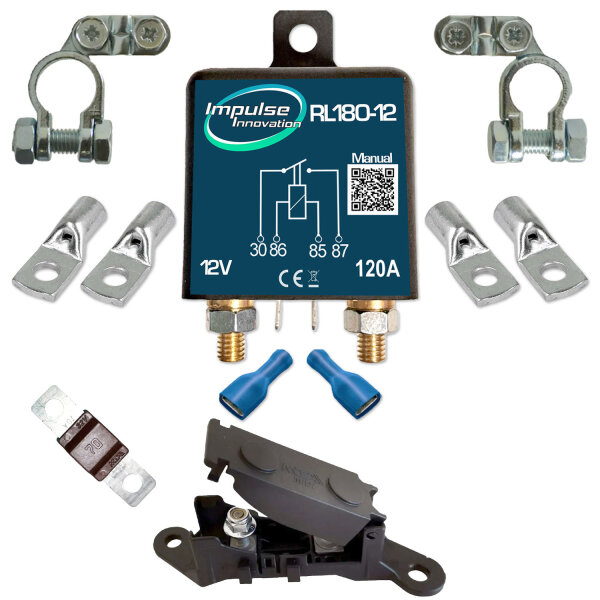

Lieferumfang:
- 1 × RL180-12 Trennrelais 12 V / 120 A
- 4 × Ringkabelschuhe verzinnt, 25 mm², M6
- 1 × MTA MidiVAL® Standard-Sicherungshalter
- 1 × MTA MidiVAL® Sicherung 70 A, 32 V
- 2 × Flachsteckhülsen
- 1 × Batteriepolklemmen-Satz (Plus / Minus)
| Produkteigenschaft |
Wert |
| Stromart: |
Gleichstrom (DC) |
| Universelle Kompatibilität: |
Ja |
| Oldtimer-Teil: |
Ja |
| Tuning- & Styling-Teil: |
Ja |
| Versandgewicht: |
0,31 kg
|
| Artikelgewicht: |
0,31 kg
|
| Inhalt: |
1,00 Stück
|
