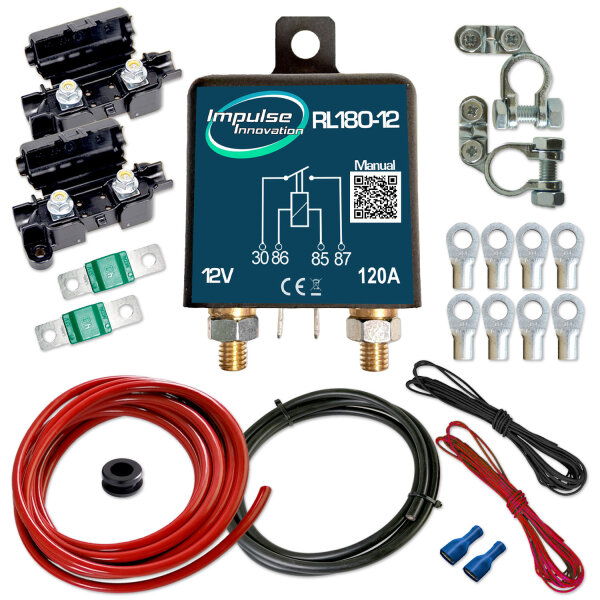

Trennrelaisset | RL180-12 12V 120A | ECO | Komplettset mit CCA Kabel
-
Produkttyp: Trennrelaisset (ECO-Version), Komplettset mit CCA-Leitung, Batterietrennrelais-Set, Bordnetz-Trennlösung
-
Relais: RL180-12 (12 V DC, 120 A Dauerstrom, 180 A Spitzenstrom < 3 s), Schließer (NO)
-
Schaltfunktion: Einpoliger Schließer mit potenzialfreiem Schaltkontakt, Steuersignal erforderlich (z. B. D+)
-
Abmessungen Relais (LxBxH): ca. 45 × 45 × 45 mm, Haltewinkel zur Schraubmontage
-
Steuerleitungen: 4 m rot 0,75 mm² und 1 m schwarz 0,75 mm² mit 2 × Flachsteckhülsen 6,3 mm
-
Polklemmen: 1 × Satz POWER Polklemmen (Plus / Minus)
-
Kabeldurchführung: 1 × Schutz-Tülle für saubere Leitungsführung
Eigenschaften:
-
ECO-Komplettset – anschlussfertige Lösung zur sicheren Trennung und Verbindung von Starter- und Bordbatterie.
-
Hochstromrelais RL180-12 – 120 A Dauerstrom, 180 A Spitzenstrom, vibrationsfestes Polyamidgehäuse.
-
Leichte, flexible CCA-Leitungen (Copper Clad Aluminium) – ideal für Nachrüstungen und kompakte Bordnetze.
-
Doppelseitige Absicherung mit MidiVAL® oder Midi-Sicherungshaltern inklusive Sicherungen.
-
Steuerleitung vormontiert – 5 m Gesamtlänge, sofort anschlussfertig.
- Ideal für Car-HiFi, Camper, Boote und Werkstattinstallationen.
Anwendungsbereiche:
-
Wohnmobile & Camper: Automatische Trennung von Starter- und Bordbatterie mit kompletter Verkabelung.
-
PKW & Car-HiFi: Saubere Spannungsversorgung für Verstärker, Powercaps und Zusatzbatterien.
-
Boote & Yachten: Spritzwassergeschützte Absicherung für Bordstromsysteme.
-
Nutzfahrzeuge & Werkstatt: Zuverlässige Stromverteilung und Batterietrennung im 12V-System.
Beschreibung:
Das Trennrelaisset RL180-12 ECO ist eine anschlussfertige, praxisorientierte Komplettlösung für den Aufbau einer 12V-Batterietrennung.
Es enthält das Hochstromrelais RL180-12, vorkonfektionierte CCA-Stromleitungen, doppelte Sicherungseinheiten und alle notwendigen Anschlusskomponenten.
Je nach Variante stehen AWG8 oder AWG4 Leitungsquerschnitte sowie unterschiedliche Längen (2,5 m / 5 m) zur Auswahl.
Das Set eignet sich besonders für Wohnmobile, Car-HiFi-Systeme oder Boote, bei denen eine kompakte, einfach zu montierende Energieverteilung erforderlich ist.
Verwendungshinweise:
- Vor Montage Fahrzeug spannungsfrei schalten – Minuspol der Starterbatterie abklemmen.
- Relais vibrationsgeschützt und trocken montieren; Haltewinkel verwenden.
- Sicherungshalter nahe an den Batteriepolen installieren.
- Kabelschuhe fachgerecht crimpen oder verlöten, festen Sitz sicherstellen.
- Steuersignal korrekt anschließen (z. B. D+ oder Zündplus); Relais schaltet nur bei Motorlauf.
- Nach Installation Funktionsprüfung durchführen.
Kontaktbelegung:
| Klemme |
Bezeichnung |
Funktion |
| 30 |
Batterie-Plus Eingang |
Anschluss an Starterbatterie oder Energiequelle (+12 V DC) |
| 87 |
Schalt-Ausgang |
Verbindung zur Bordbatterie oder zu Verbrauchern – aktiv bei eingeschaltetem Relais |
| 85 |
Spulenanschluss Masse (GND) |
Negativer Anschluss der Relaisspule |
| 86 |
Spulenanschluss Steuerleitung |
Positiver Steueranschluss (z. B. D+ Signal oder Zündplus) |
Sicherheits- & Warnhinweise:
- Nur für 12V DC-Systeme geeignet.
- Vor Montage Bordnetz spannungsfrei schalten.
-
Polarität beachten – Verpolung kann Geräte beschädigen.
- Nur mit den mitgelieferten Sicherungen betreiben.
- Kabel vor Hitze, Feuchtigkeit und mechanischer Belastung schützen.
- Montage durch Fachpersonal empfohlen.
Lieferumfang (je nach Artikelnummer / Variante):
Trennrelaisset RL180-12 ECO – Varianten übersicht
| Artikelnummer |
Leitung (Plus / Minus) |
Sicherungshalter |
Sicherung |
Kabelverbinder |
Leitungsquerschnitt |
Besonderheit |
| RL180-12-ECO-103 |
2,5 m rot + 1 m schwarz AWG8 CCA |
2 × MTA MidiVAL® Standard-Halter |
2 × 40 A MidiVAL® (32 V) |
8 × Ringkabelschuhe 10 mm², M6 |
AWG8 (≈ 8,4 mm²) |
Kompaktes Set für kurze Leitungslängen |
| RL180-12-ECO-106 |
5 m rot + 1 m schwarz AWG8 CCA |
2 × MTA MidiVAL® Standard-Halter |
2 × 40 A MidiVAL® (32 V) |
8 × Ringkabelschuhe 10 mm², M6 |
AWG8 (≈ 8,4 mm²) |
Verlängerte Version für große Fahrzeuge |
| RL180-12-ECO-203 |
2,5 m rot + 1 m schwarz AWG4 CCA |
2 × Midi-Halter spritzwassergeschützt |
2 × 60 A Midi-Sicherung |
8 × Ringkabelschuhe 25 mm², M6 |
AWG4 (≈ 21 mm²) |
Hochstromversion für Car-HiFi oder Solar |
| RL180-12-ECO-206 |
5 m rot + 1 m schwarz AWG4 CCA |
2 × Midi-Halter spritzwassergeschützt |
2 × 60 A Midi-Sicherung |
8 × Ringkabelschuhe 25 mm², M6 |
AWG4 (≈ 21 mm²) |
Lange Ausführung für Boote & Nutzfahrzeuge |
Alle Varianten des RL180-12 ECO Komplettsets enthalten das Hochstromrelais RL180-12, vormontierte Steuerleitungen, Polklemmen, Kabeldurchführungstülle sowie alle notwendigen Sicherungseinheiten und Kabelverbinder.
Die unterschiedlichen Artikelnummern unterscheiden sich in Kabellänge und Leitungsquerschnitt – optimal abgestimmt auf den jeweiligen Einbauort.
