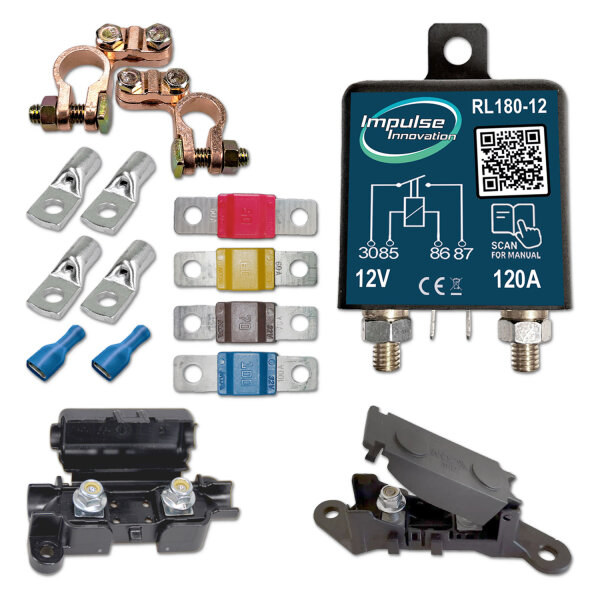

Trennrelaisset | RL180-12 12V 120A | BASIC | Polklemmen | Verbinder | Sicherung
-
Produkttyp: Trennrelaisset (BASIC), Batterietrennrelais-Set, Zusatzbatterie-Anschlusskit, Bordnetz-Trennlösung
-
Relais: RL180-12 (12 V DC, 120 A Dauerstrom, 180 A Spitzenstrom < 3 s), Schließer (NO)
-
Schaltfunktion: Einpoliger Schließer mit potenzialfreiem Schaltkontakt, Steuersignal erforderlich (z. B. D+)
-
Abmessungen Relais (LxBxH): ca. 45 × 45 × 45 mm, Haltewinkel zur Schraubmontage
-
Polanschluss: Batteriepolklemmen-Satz POWER (Plus/Minus)
-
Steckverbinder: 2 × Flachsteckhülsen 6,3 mm (Steueranschluss)
Eigenschaften:
-
BASIC-Komplettset – vollständige Lösung für den Aufbau eines 12V-Trennsystems in Fahrzeugen, Booten und mobilen Anlagen.
-
RL180-12 Hochstromrelais – 120 A Dauerstrom, 180 A Spitzenstrom; kompakt, vibrationsfest und langlebig.
-
Sicherheitsgerechte Auslegung: Varianten mit 50 A bis 100 A Sicherung für Kabel von 10 bis 25 mm².
-
Polklemmen POWER – robuste Batterieklemmen für stabilen Stromübergang und geringe Kontaktverluste.
-
Verzinnte Ringkabelschuhe (M6) für korrosionsarme, leitfähige Verbindungen.
-
Kompakte Bauweise – vibrationssichere Montage per Haltewinkel, ideal für beengte Einbauräume.
Anwendungsbereiche:
-
Wohnmobile & Camper: Automatische Batterietrennung zwischen Starter- und Bordbatterie.
-
PKW & Car-HiFi: Stabile Stromversorgung für Hochstromverbraucher und Verstärker.
-
Boote & Yachten: 12 V-Trennsystem zum Schutz der Energieversorgung an Bord.
-
Nutzfahrzeuge & Werkstatt: Erweiterung oder Nachrüstung von Zweitbatteriesystemen.
Beschreibung:
Das Trennrelaisset RL180-12 BASIC ist eine praxisorientierte Komplettlösung für die sichere Trennung von Starter- und Bordbatterie in 12V-Systemen.
Das Hochstromrelais RL180-12 verbindet die Batterien nur bei aktivem Steuersignal (z. B. D+) und verhindert so die Tiefentladung der Starterbatterie.
Je nach gewählter Ausführung sind passende MTA MidiVAL® Sicherungshalter, Sicherungen und Ringkabelschuhe für 10–25 mm² enthalten.
Durch die POWER-Polklemmen und die verzinnten Verbindungszubehörteile eignet sich das Set hervorragend für Camper, Boote, Car-HiFi-Systeme und andere mobile Energieanwendungen.
Verwendungshinweise:
- Vor der Installation Fahrzeug spannungsfrei schalten – Minuspol der Starterbatterie abklemmen.
- Relais trocken und vibrationsgeschützt montieren; Haltewinkel verwenden.
-
Sicherung stets nah am Batterie-Pluspol installieren.
- Kabelschuhe fachgerecht auf den jeweiligen Kabelquerschnitt crimpen und fest verschrauben.
- Steuersignal korrekt anschließen (z. B. D+); Relais schaltet nur bei Motorlauf.
- Nach der Installation einen Funktionstest durchführen.
Kontaktbelegung:
| Klemme |
Bezeichnung |
Funktion |
| 30 |
Batterie-Plus Eingang |
Anschluss zur Starterbatterie oder Stromquelle (Zuleitung +12 V DC) |
| 87 |
Schalt-Ausgang |
Ausgang zur Bordbatterie oder zu Verbrauchern – wird bei aktivem Relais verbunden |
| 85 |
Spulenanschluss Masse (GND) |
Negativer Anschluss der Relaisspule – Masseverbindung |
| 86 |
Spulenanschluss Steuerleitung |
Positiver Steueranschluss (z. B. D+ Signal der Lichtmaschine oder Zündplus) |
Die Kontaktbelegung des RL180-12 Trennrelais entspricht dem gängigen KFZ-Schaltschema nach DIN 72552.
So kann das Relais problemlos in bestehende 12V-Bordnetze integriert werden.
Durch die klar getrennte Last- und Steuerseite ist der Anschluss sicher und nachvollziehbar.
Sicherheits- & Warnhinweise:
- Nur für 12V-Gleichstromsysteme verwenden.
- Vor Montage Bordnetz spannungsfrei schalten – Kurzschluss- und Brandgefahr!
-
Polung beachten – Verpolung kann Bauteile zerstören.
- Nur mit MidiVAL® Sicherungen der vorgesehenen Stromstärken betreiben.
- Kabel gegen Hitze, Feuchtigkeit und Scheuerstellen schützen.
- Einbau durch qualifiziertes Fachpersonal empfohlen.
Lieferumfang (je nach Variante):
Trennrelaisset RL180-12 BASIC – Lieferumfang, Komponenten und technische Ausstattung
| Variante |
Relais |
Polklemmen |
Steckverbinder |
Sicherungshalter |
Sicherung |
Kabelverbinder (Ringkabelschuhe) |
Kabelquerschnitt |
| BASIC-10 |
1 × RL180-12 (12V / 120A) |
1 × POWER Polklemmen-Satz (Plus / Minus) |
2 × Flachsteckhülsen 6,3 mm |
1 × MTA MidiVAL® Standard-Halter |
1 × 50 A MidiVAL® (32 V) |
4 × Ringkabelschuhe verzinnt, M6 |
10 mm² |
| BASIC-16 |
1 × RL180-12 (12V / 120A) |
1 × POWER Polklemmen-Satz (Plus / Minus) |
2 × Flachsteckhülsen 6,3 mm |
1 × MTA MidiVAL® Standard-Halter |
1 × 60 A MidiVAL® (32 V) |
4 × Ringkabelschuhe verzinnt, M6 |
16 mm² |
| BASIC-20 |
1 × RL180-12 (12V / 120A) |
1 × POWER Polklemmen-Satz (Plus / Minus) |
2 × Flachsteckhülsen 6,3 mm |
1 × MTA MidiVAL® anreihbarer Halter |
1 × 70 A MidiVAL® (32 V) |
4 × Ringkabelschuhe verzinnt, M6 |
20 mm² |
| BASIC-25 |
1 × RL180-12 (12V / 120A) |
1 × POWER Polklemmen-Satz (Plus / Minus) |
2 × Flachsteckhülsen 6,3 mm |
1 × MTA MidiVAL® anreihbarer Halter |
1 × 100 A MidiVAL® (32 V) |
4 × Ringkabelschuhe verzinnt, M6 |
25 mm² |
Alle Varianten des Trennrelaisset RL180-12 BASIC enthalten das leistungsstarke Hochstromrelais (120 A Dauerstrom / 180 A Peak),
den POWER-Polklemmen-Satz für eine sichere Batterieanbindung sowie Flachsteckhülsen für den Steueranschluss (z. B. D+).
Die Sicherungsauslegung und der Kabelquerschnitt sind optimal auf die jeweilige Anwendung abgestimmt.
| Produkteigenschaft |
Wert |
| Stromart: |
Gleichstrom (DC) |
| Universelle Kompatibilität: |
Ja |
| Oldtimer-Teil: |
Ja |
| Tuning- & Styling-Teil: |
Ja |
| Versandgewicht: |
0,27 kg
|
| Artikelgewicht: |
0,27 kg
|
| Inhalt: |
1,00 Stück
|
