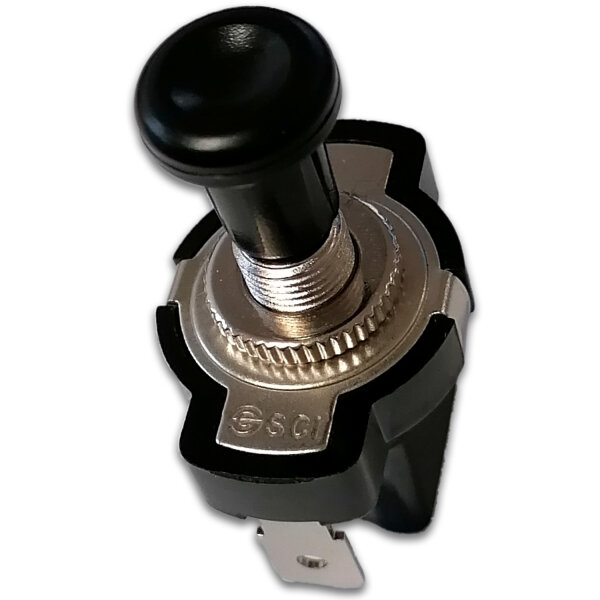

Zugschalter | 12V | 10A | 6,3 mm Flachstecker | Ø8,5 mm
-
Typ: Schalter, Zugschalter, Ein-Aus-Schalter, Kontrollschalter
-
Schaltweise: AUS–EIN
-
Nennspannung: 12 V, 24 V DC
-
Nennstrom: 10 A
-
Positionen: 2
-
Frontplattenstärke: max. 2,2 mm
-
Temperaturbereich: –25 °C bis +70 °C
-
Montagebohrung: Ø8,5 mm
-
Anschluss: 2 × 6,3 mm Flachstecker
-
Gesamtlänge eingeschoben: ca. 46 mm
-
Gesamtlänge ausgezogen: ca. 52 mm
-
Gewindelänge: ca. 7,2 mm
Eigenschaften:
-
Universeller Ein-/Aus-Zugschalter für Gleichspannungsanwendungen mit 12 V oder 24 V
-
Robuste Bauform mit Gewinde und Zugmechanik – ideal für Fahrzeuge, Maschinen & DIY-Projekte
-
Hohe Belastbarkeit bis 10 A – für Lampen, Pumpen, Relais & Steuerkreise geeignet
-
Kompakte Montage durch Ø8,5 mm Bohrung und Flachsteckanschluss 6,3 mm
-
Schnelle Verdrahtung dank Standard-Flachsteckanschlüssen – werkzeuglose Installation möglich
-
Witterungsbeständig & vibrationsfest – geeignet für Fahrzeuge, Anhänger, Traktoren & Industrieumgebungen
Anwendungsbereiche:
-
Kfz-Elektrik & Fahrzeugbau – z. B. als Lichtschalter, Zusatzschalter oder Nebelschlussleuchten-Steuerung
-
Caravan, Wohnmobil, Boot – zur einfachen Steuerung von 12/24 V-Komponenten
-
Landmaschinen, Traktor & Offroad – für zusätzliche Verbraucher, Warnleuchten oder Ventilsteuerungen
-
DIY & Maker-Projekte – Steuerung von LEDs, Lüftern, Relais oder Arduino-Anwendungen
-
Modellbau & Prototypen – als kompakter EIN/AUS-Schalter in Steuerpulten oder Elektronikboxen
-
Industrie & Maschinenbau – zur manuellen Aktivierung von Hilfsspannung, Signalen oder Aktoren
Beschreibung:
Dieser Zugschalter mit 6,3 mm Flachsteckanschlüssen ist die perfekte Lösung für kompakte Schaltanwendungen im 12 V- oder 24 V-Bereich. Ob als Lichtschalter im Fahrzeug, Steuerelement in DIY-Projekten oder Ein-Aus-Schalter in Maschinensteuerungen – der kleine, leistungsstarke Kontrollschalter überzeugt durch einfache Montage, solide Verarbeitung und vielfältige Einsatzmöglichkeiten.
Dank der praktischen Zugmechanik lässt sich der Schalter auch bei begrenztem Platzangebot bequem betätigen. Die Montagebohrung mit Ø8,5 mm passt in viele Standard-Panel- und Gehäusekonzepte. Die beiden 6,3 mm-Flachstecker sorgen für schnellen Anschluss ohne Löten.
Ideal für Fahrzeuge, Wohnmobile, Traktoren, Boote, Modellbau oder elektrotechnische Steuerpulte – ein zuverlässiger EIN/AUS-Schalter für anspruchsvolle Aufgaben im Alltag und auf der Baustelle.
Verwendungshinweise:
-
Montagebohrung vorbereiten: Ø8,5 mm in Frontplatte oder Gehäuse bohren (max. 2,2 mm Wandstärke).
-
Schalter einsetzen und fixieren: Gehäuse durch Einpressen und Kontermutter montieren – sicherer Halt durch Gewinde.
-
Anschluss: Flachstecker 6,3 mm auf die beiden Kontakte stecken – kein Löten erforderlich.
-
Schaltfunktion testen: EIN/AUS-Funktion durch Ziehen und Drücken kontrollieren.
-
Leitungen sichern: Kontaktstellen ggf. mit Schrumpfschlauch oder Gummikappe gegen Feuchtigkeit schützen.
-
Spannungsquelle: Nur in 12 V- oder 24 V-Gleichspannungsanlagen verwenden, max. 10 A Schaltstrom beachten.
Sicherheits- & Warnhinweise:
- Nur für DC-Anwendungen mit 12 V oder 24 V geeignet.
-
Maximalstrom: 10 A – Überlastung vermeiden.
- Nur in trockenen, geschützten Bereichen verwenden.
- Vor dem Einbau Spannungsversorgung trennen!
- Keine Installation bei Stromfluss vornehmen.
- Vor Feuchtigkeit, Überhitzung und Kurzschluss schützen.
- Unsachgemäße Verwendung kann zu Fehlfunktionen oder elektrischer Gefahr führen.
- Außerhalb der Reichweite von Kindern aufbewahren.
Lieferumfang:
- 1 x Zugschalter 12–24 V / 10 A mit 6,3 mm Flachsteckanschlüssen
