Zweitbatterieset | BSR140-12 Automatik Trennrelais 12V 140A | 6 m 10 mm² Vollkupfer-Kabel | Batteriehalter VW T4 T5 T6 Universal
-
Typ: Zweitbatterieset, Trennrelais-Kit, Bordbatterie-Einbausatz, Ladeautomatik-Set, Batterietrennsystem, Zusatzbatterie-Ladeset, 12V Bordstromsystem
-
Relais: BSR140-12, automatisch, 12 V DC, 140 A Dauerlast / 160 A Spitzenlast, bidirektional (Dual Sense), EIN bei 13,3 V / AUS bei 12,65 V, IP65, ohne D+
-
Kabelsatz: 5,0 m rot + 1,0 m schwarz, 10 mm² Vollkupfer, PVC-isoliert
-
Sicherungen: 2× MTA MidiVAL® 50 A inkl. Hochstrom-Sicherungshalter
-
Batteriehalter: BH-01, verzinkter Stahl, 2 mm, ca. 368×236 mm, geeignet für VW T4, T5, T6 (Untersitzmontage)
-
Polklemmen: 1× Plus 90° rechts / 1× Minus 90° links, CuZn verzinnt, geeignet für 1–35 mm²
-
Ringkabelschuhe: 8× M6, verzinnt, passend für 10 mm²
-
Durchführung: 1× PVC-Tülle schwarz, für Kabel bis 10 mm²
-
EURO6-Fahrzeuge: Nicht geeignet für Fahrzeuge mit Batteriemanagementsystem (EURO 6)
Eigenschaften:
-
Automatisches Trennrelais mit intelligenter Spannungsüberwachung – kein D+ Signal erforderlich
-
Bidirektionale Schaltung (Dual Sense) – auch für externe Ladequellen wie Solaranlagen geeignet
-
Zuverlässiges Schaltverhalten: Zuschaltung bei 13,3 V / Abschaltung bei 12,65 V
-
Robuste Bauweise mit IP65 – für Offroad, Transporter, Camper und Boot
-
6 m Vollkupfer-Kabelsatz mit 10 mm² Querschnitt, verlustarm und vibrationsfest
-
Sicherungsset mit 2× MidiVAL® 50 A – inkl. Steckhalter für normgerechten Leitungsschutz
-
Batteriehalter BH-01 für Untersitzmontage VW T4–T6, flexibel montierbar
-
Montagefertig und abgestimmt – ideal für Nachrüstung, DIY, Werkstatt
Anwendungsbereiche:
-
Camper & Wohnmobile – für autarke Zusatzbatterie unter Fahrersitz
-
VW T4 / T5 / T6 – passender Batteriehalter inklusive
-
Transporter, Servicemobile – für Bordstrom und Zusatzverbraucher
-
Boote & Yachten – zur Trennung von Starter- und Verbraucherbatterie
-
Car-HiFi & Showfahrzeuge – stabile Versorgung für Endstufen & Elektronik
-
Solaranlagen & Ladegeräte – nur mit geeigneten Reglern (ggf. Sperrdiode erforderlich)
Beschreibung:
Das BSR140-12 Zweitbatterieset ist eine vollautomatische Ladelösung für Zusatzbatterien im 12 V-Bordnetz. Es koppelt die Zweitbatterie spannungsabhängig an die Starterbatterie, ohne D+-Signal – ideal für Fahrzeuge ohne CAN-Bus-Steuerung.
Die Dual-Sense-Schaltung erlaubt auch Parallelschaltung über Solarladeregler oder externe Ladegeräte. Die Trennung erfolgt bei 12,65 V automatisch zum Schutz der Starterbatterie.
Ein 6 m Vollkupfer-Kabelsatz (10 mm²) mit 2 Sicherungshaltern und 50 A Sicherungen sorgt für normgerechte Verbindung. Der Batteriehalter BH-01 passt exakt unter den Sitz bei VW T4, T5 und T6 – inkl. Klemmplatte, optionaler Gurtfixierung und Montageschlitzung.
Verwendungshinweise:
- Installation nur im spannungsfreien Zustand durchführen
-
Sicherungen max. 30 cm ab Batterie-Pluspol platzieren
- Kabel fachgerecht crimpen oder verlöten und mechanisch sichern
-
Trennrelais direkt zwischen Starter- und Bordbatterie einbauen
-
Solaranlagen nur mit geeigneten Reglern verwenden (ggf. mit Sperrdiode)
- Polklemmen bei <10 mm² Querschnitt durch Umdrehen des Bügels anpassen
-
Nicht geeignet für EURO6-Fahrzeuge mit Batteriemanagementsystem
Sicherheits- & Warnhinweise:
- Nur für 12 V Gleichstromsysteme geeignet
-
Einbau nur durch Fachpersonal oder geschulte Anwender
-
Verpolung vermeiden – Brand- und Kurzschlussgefahr
- Set enthält verschluckbare Kleinteile – außerhalb der Reichweite von Kindern aufbewahren

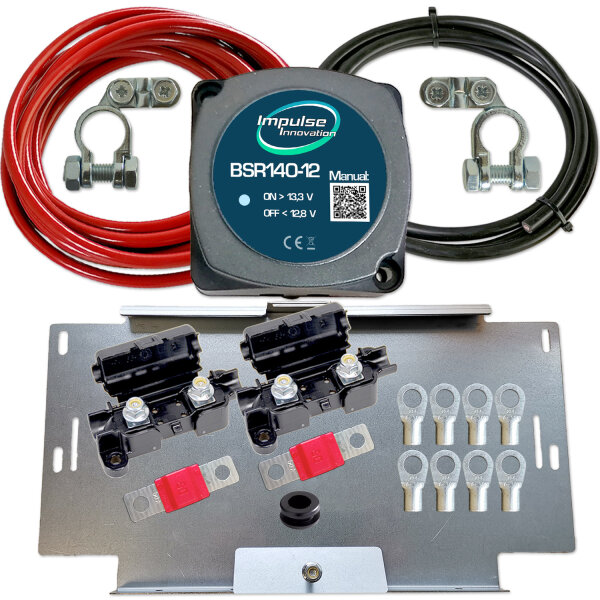

Lieferumfang:
- 1× Automatik-Trennrelais BSR140-12 (12 V, 140 A Dauerlast, 160 A Peak)
- 1× Batteriehalter BH-01, verzinkt, 2 mm, ca. 368×236 mm
- 1× Batteriekabel 5,0 m rot, 10 mm² Vollkupfer
- 1× Batteriekabel 1,0 m schwarz, 10 mm² Vollkupfer
- 2× MTA MidiVAL® Sicherungshalter
- 2× MidiVAL® Sicherung 50 A
- 1× Polklemme Plus 90° rechts, 1–35 mm²
- 1× Polklemme Minus 90° links, 1–35 mm²
- 8× Ringkabelschuh M6, verzinnt, für 10 mm²
- 1× PVC-Durchführungstülle (schwarz, bis 10 mm²)
