Automatik Trennrelais Set 12V | 3,5m 25mm² Kabel | 3-fach Polklemmen

Automatik Trennrelais Set 12V | 3,5m 25mm² Kabel | 3-fach Polklemmen

Artikelnummer: 00007-2532
GTIN: 0685293956847
HAN: BSR140-12-PRO-25-X3
Kategorie: Automatik Trennrelais Sets
Hersteller: Impulse Innovation

122,99 €

122,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

12 Sets Auf Lager
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Sets

Beschreibung
Bewertungen
PDF (2)

Zweitbatterieset 12V 140A mit Trennrelais - 25mm² Kabelsatz und MTA 3-fach Polklemmen

Zweitbatterieset mit BSR140-12 Automatik-Trennrelais für den Aufbau einer Zusatzbatterie in 12V-Fahrzeugen. Das Set enthält ein spannungsgesteuertes 140A Trennrelais, 25mm² Vollkupfer-Batteriekabel, zwei 100A MegaVAL Sicherungen, passende Sicherungshalter, MTA 3-fach Batteriepolklemmen, Ringkabelschuhe und eine Durchführungstülle.

Das Relais verbindet Starterbatterie und Zweitbatterie automatisch, sobald eine ausreichende Ladespannung anliegt. Bei sinkender Spannung trennt es die Batterien wieder, damit die Starterbatterie nicht durch Verbraucher an der Zusatzbatterie entladen wird. Die enthaltenen MTA M686DX Polklemmen bieten mehrere Anschlussmöglichkeiten direkt an der Batterie und eignen sich besonders für kompakte Bordnetzaufbauten in Campern, Booten, Transportern, Offroad-Fahrzeugen und Car-HiFi-Anlagen.

Technische Daten:

Artikel: Zweitbatterieset / Trennrelais-Set / Zusatzbatterie-Einbausatz / Batteriekabelset / Bordnetz-Set
Relais: Impulse BSR140-12 Automatik-Trennrelais
Nennspannung: 12V DC
Nennstrom Relais: 140A
Spitzenstrom Relais: 160A für 5 Minuten
Schaltverhalten: Automatische Zuschaltung ab ca. 13,3V, Trennung bei ca. 12,65V
Funktion: Spannungsgesteuertes Trennrelais mit Dual-Sense-Funktion
Schutzart Relais: IP65
Kabelquerschnitt: 25mm²
Kabellänge Rot: 2,5m
Kabellänge Schwarz: 1m
Leitermaterial Kabel: Kupfer (Cu)
Sicherungswert: 100A
Sicherungstyp: MTA MegaVAL Sicherung
Sicherungshalter: 2x MTA MegaVAL Sicherungshalter Standard
Polklemmen: MTA M686DX 3-fach Polklemmen
Anschlüsse je Polklemme: 1x M8 und 2x M6
Pluspolklemme: MTA M686DX positiv mit roter Abdeckung
Minuspolklemme: MTA M686DX negativ
Geeignet für: 12V-Systeme in PKW, Camper, Wohnmobil, Boot, Transporter, Offroad und Car-HiFi
Nicht geeignet für: Fahrzeuge mit EURO6-Batteriemanagement / intelligenter Lichtmaschinenregelung

Eigenschaften und Nutzen:

Automatische Batterietrennung: Starterbatterie und Zweitbatterie werden abhängig von der Spannung verbunden oder getrennt
Kein D+ Signal erforderlich: Das Relais arbeitet spannungsgesteuert und benötigt kein separates Lichtmaschinensignal
Dual-Sense-Funktion: Zuschaltung kann bei Ladespannung von Starterbatterie oder Zweitbatterie erfolgen
140A Relaisleistung: Geeignet für kräftige 12V-Zweitbatterie- und Bordnetzinstallationen
25mm² Kabelsatz: Solide Leitungsdimension für hohe Ströme bei kurzer und fachgerecht abgesicherter Verlegung
Beidseitige Absicherung: Zwei 100A MegaVAL Sicherungen schützen die Plusleitung nahe an beiden Batterien
MTA 3-fach Polklemmen: Je Batteriepol mehrere Anschlussmöglichkeiten für Hauptleitung, Sicherungshalter und Zusatzabgänge
Pluspol mit Abdeckung: Rote Schutzabdeckung reduziert das Risiko unbeabsichtigter Kurzschlüsse am Pluspol
IP65 Relaisgehäuse: Staubgeschützt und gegen Strahlwasser geschützt, geeignet für geschützte Einbauorte im Fahrzeugbereich
Praxisnahes Komplettset: Enthält Relais, Kabel, Sicherungen, Sicherungshalter, Polklemmen, Kabelschuhe und Durchführungstülle

Typische Einsatzbereiche:

Camper und Wohnmobile: Laden einer Zweitbatterie während der Fahrt und Trennung bei abgestelltem Motor
Transporter und Busse: Aufbau einer Zusatzbatterie für Licht, Kühlbox, Wasserpumpe, Standheizung oder 12V-Verbraucher
PKW und Offroad-Fahrzeuge: Zusätzliche Bordbatterie für mobile Verbraucher, Kompressor, Funktechnik oder Campingausbau
Boote: Trennung von Starterbatterie und Verbraucherbatterie in geeigneten 12V-DC-Systemen
Car-HiFi: Zweitbatterie-Anbindung für leistungsstarke Audioanlagen mit separater Bordnetzversorgung
Werkstatt und Sonderbau: 12V-Batterietrennung bei mobilen Energieaufbauten, Servicefahrzeugen und technischen Einbauten

Beschreibung:

Dieses Zweitbatterieset mit BSR140-12 Automatik-Trennrelais ist für klassische 12V-Fahrzeuge ausgelegt, bei denen eine Zusatzbatterie während der Fahrt über die Starterbatterie und Lichtmaschine geladen werden soll. Sobald die Spannung auf etwa 13,3V steigt, verbindet das Relais beide Batterien. Sinkt die Spannung auf etwa 12,65V, trennt es die Batterien wieder. So bleiben Starterbatterie und Verbraucherbatterie im Stand voneinander getrennt.

Der enthaltene 25mm² Kabelsatz ist für kräftige Verbindungen zwischen Starterbatterie, Trennrelais und Zweitbatterie vorgesehen. Die beiden 100A MTA MegaVAL Sicherungen sollten jeweils möglichst nahe an den Batterien in die Plusleitung eingebaut werden. Dadurch ist die Leitung von beiden Seiten abgesichert, was bei Batterieverbindungen besonders wichtig ist.

Ein wesentlicher Vorteil dieses Sets sind die enthaltenen MTA M686DX 3-fach Polklemmen. Jede Polklemme bietet einen M8-Anschluss und zwei M6-Anschlüsse. Dadurch lassen sich Hauptleitung, Sicherungshalter und weitere passende Anschlüsse sauberer direkt an der Batterie verschrauben, ohne improvisierte Stapelungen an einfachen Standardklemmen.

Durch die Dual-Sense-Funktion kann das Relais auch dann schalten, wenn eine geeignete Ladespannung auf der Zweitbatterieseite anliegt, zum Beispiel durch ein Ladegerät oder eine Solaranlage. Die konkrete Verschaltung muss dabei zur Anlage passen und sollte vor dem Einbau geprüft werden.

Wichtig: Dieses Set ist nicht die passende Lösung für Fahrzeuge mit EURO6-Batteriemanagement oder stark geregelter intelligenter Lichtmaschine. In solchen Fahrzeugen ist in der Regel ein DC/DC-Ladebooster die bessere Wahl, weil ein spannungsgesteuertes Trennrelais dort nicht zuverlässig laden oder schalten kann.

Verwendungshinweise:

Nur in geeigneten 12V-DC-Systemen verwenden
Vor der Montage Fahrzeug stromlos machen und Minuspol der Batterie abklemmen
Kabelweg planen und Leitungen gegen Scheuern, Knicken, Hitze und bewegliche Teile schützen
Trennrelais vibrationsarm, geschützt und mit möglichst kurzen Hauptleitungen montieren
Plusleitung an beiden Batterien möglichst batterienah mit den 100A MegaVAL Sicherungen absichern
Polklemmen fest montieren und auf saubere Kontaktflächen achten
Masseverbindung mit sauberem, tragfähigem und korrosionsgeschütztem Massepunkt herstellen
Ringkabelschuhe mit geeignetem Crimp- oder Presswerkzeug fachgerecht verarbeiten
Durchführungen durch Blech oder Gehäuse mit Tülle oder Kantenschutz schützen
Nach der Installation Spannung prüfen und Schaltverhalten des Relais kontrollieren
Bei Solarladeregler, Ladegerät oder mehreren Ladequellen die Gesamtverschaltung vorab prüfen

Sicherheits- und Warnhinweise:

Installation nur durch fachkundige Personen oder unter fachkundiger Anleitung durchführen
Arbeiten an Batterie- und Stromanlagen nur spannungsfrei durchführen
Falsche Polung kann Relais, Batterien oder Verbraucher beschädigen
Unabgesicherte Plusleitungen können bei Kurzschluss Brand verursachen
Sicherungen erst einsetzen, wenn alle Verbindungen geprüft wurden
Lose, schlecht gecrimpte oder ungeeignete Verbindungen können sich erwärmen
Kabel nicht ungeschützt über scharfe Kanten oder an heißen Bauteilen entlangführen
Relais nicht dauerhaft unter Wasser betreiben und nicht in direkt überfluteten Bereichen montieren
Keine Modifikationen am Relais oder an sicherheitsrelevanten Komponenten vornehmen
Von Kindern fernhalten, Kleinteile können verschluckt werden

Lieferumfang:

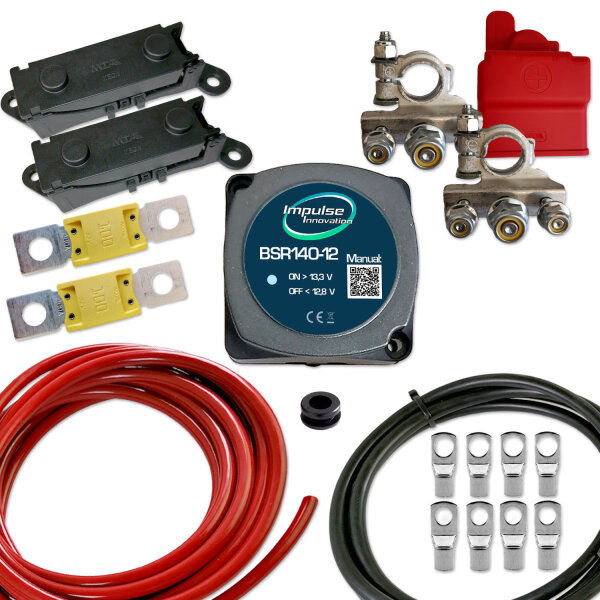

1x Impulse BSR140-12 Automatik-Trennrelais 12V 140A
2x MTA MegaVAL Sicherung 100A
2x MTA MegaVAL Sicherungshalter Standard
1x Batteriekabel rot 25mm², 2,5m
1x Batteriekabel schwarz 25mm², 1m
1x MTA M686DX Batteriepolklemme positiv, Herstellernummer 1507701
1x rote Abdeckung für Pluspolklemme, Herstellernummer 4510503
1x MTA M686DX Batteriepolklemme negativ, Herstellernummer 1507704
4x Ringkabelschuh M6
4x Ringkabelschuh M8
1x Durchführungstülle

Häufige Fragen:

Warum sind zwei 100A Sicherungen im Set enthalten?

Die Plusleitung zwischen Starterbatterie und Zweitbatterie kann von beiden Batterieseiten Strom bekommen. Deshalb sollte sie nahe an beiden Batterien abgesichert werden. Die zwei MegaVAL Sicherungen sind genau für diese beidseitige Absicherung vorgesehen.

Warum hat das Set ein 140A Relais, aber 100A Sicherungen?

Das Relais kann bis 140A Nennstrom schalten. Die Sicherungen schützen jedoch vor allem die Leitung und die konkrete Installation. Bei diesem Set ist der Kabelsatz mit 100A abgesichert. Sicherungswert, Kabelquerschnitt, Leitungslänge und Verbraucherleistung müssen immer zusammenpassen.

Was bringen die MTA 3-fach Polklemmen gegenüber einfachen Batterieklemmen?

Die MTA Polklemmen bieten mehrere Schraubanschlüsse direkt an der Batterie: 1x M8 und 2x M6. Dadurch lassen sich Hauptleitung, Sicherungshalter und weitere passende Anschlüsse sauberer befestigen, ohne mehrere Ringkabelschuhe unsauber auf einen einzelnen kleinen Anschluss zu stapeln.

Für welche Einbausituation reichen 2,5m rotes Kabel?

Die 2,5m Plusleitung sind für kompakte Einbauten gedacht, zum Beispiel wenn Starterbatterie, Trennrelais und Zweitbatterie relativ nah beieinander liegen. Bei langen Wegen durch das Fahrzeug, zum Beispiel bis weit in den Heckbereich, sollte die benötigte Kabellänge vorher gemessen werden.

Ist das Set für EURO6-Fahrzeuge mit intelligenter Lichtmaschine geeignet?

Nein, dafür ist dieses Set nicht die beste Wahl. Fahrzeuge mit EURO6-Batteriemanagement oder stark geregelter Lichtmaschine benötigen in der Regel einen DC/DC-Ladebooster, weil die Ladespannung nicht dauerhaft zuverlässig für ein spannungsgesteuertes Trennrelais anliegt.

Braucht das BSR140-12 ein D+ Signal?

Nein. Das Relais arbeitet spannungsgesteuert und schaltet automatisch abhängig von der Batteriespannung. Dadurch ist kein separates D+ Signal von der Lichtmaschine erforderlich.

Was bedeutet Dual-Sense in der Praxis?

Dual-Sense bedeutet, dass das Relais auf Ladespannung von beiden Batterieseiten reagieren kann. Wird zum Beispiel die Zweitbatterie über ein geeignetes Ladegerät oder eine Solaranlage geladen, kann das Relais auch die Starterbatterie mit einbinden. Die Verschaltung muss zur Anlage passen.

Kann ich mit dem Set eine Zweitbatterie für Kühlbox, Licht oder Standheizung einbauen?

Ja, das Set ist für klassische 12V-Zweitbatterieanlagen geeignet, bei denen Verbraucher über eine Zusatzbatterie laufen sollen. Die Verbraucher selbst werden nicht direkt über das Relais versorgt, sondern über eine passend abgesicherte Verteilung an der Zweitbatterie.

Wo sollte das Trennrelais montiert werden?

Das Relais sollte geschützt, vibrationsarm und mit möglichst kurzen, gut abgesicherten Leitungswegen montiert werden. Trotz IP65 sollte es nicht dauerhaft in überfluteten Bereichen oder direkt im Spritzwasserbereich ohne Schutz sitzen.

Produkteigenschaft	Wert
Nennspannung:	12V
Relaisfunktion:	Schließer Relais (NO)
Leitermaterial:	Elektrolytkupfer (ECu)
Sicherungsformat:	MEGA Sicherung MegaVAL Sicherung
Stromart:	Gleichstrom (DC)
Nennstrom:	140A
Sicherungswert:	100A
Schutzart:	IP65
Universelle Kompatibilität:	Ja
EURO6 geeignet:	Nein
mit Kabelsatz:	Ja
Versandgewicht:	1,56 kg
Artikelgewicht:	1,56 kg
Inhalt:	1,00 Stück
