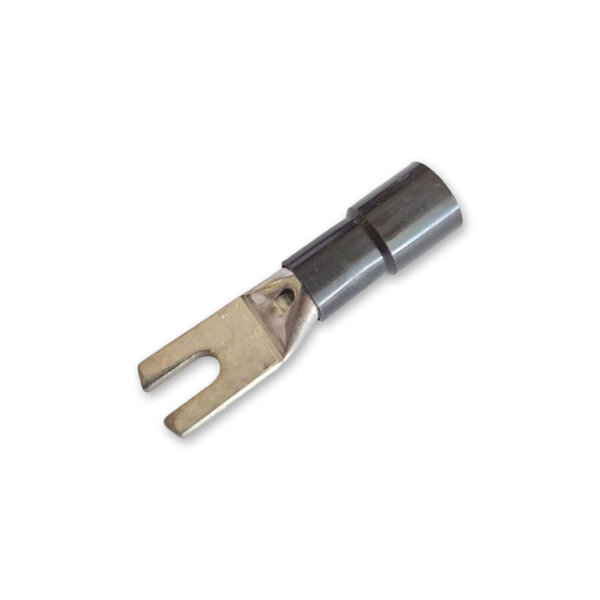

Gabelkabelschuh 16mm² M4 isoliert Crimp Kabelschuh verzinnt Schwarz

Gabelkabelschuh 16mm² M4 isoliert Crimp Kabelschuh verzinnt Schwarz

Artikelnummer: 00619
GTIN: 0725844102962
HAN: GKS-16-M4-I
Kategorie: Kabelschuhe / Terminals
Hersteller: Impulse Innovation

1,59 €

1,59 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

Gabelkabelschuh 16 mm² M4 | isolierter Crimp-Kabelschuh | 6 AWG | Schwarz

Dieser isolierte Gabelkabelschuh für 16 mm² Kabel verbindet Kupferleitungen sicher mit M4-Schraubanschlüssen. Die offene Gabelform lässt sich seitlich unter eine gelöste Schraube schieben. Dadurch muss die Schraube bei Montage, Austausch oder Wartung nicht vollständig entfernt werden.

Typ: Gabelkabelschuh, Gabelschuh, Crimp-Kabelschuh, Kabelverbinder
Ausführung: isoliert
Leitungsquerschnitt: 16 mm²
Leitungsgröße: 6 AWG
Schraubengröße: M4 / #8
Gabelöffnung: 4,3 mm
Elektrischer Anschluss: Crimpverbindung
Geeigneter Leitertyp: Kupferleiter
Kontaktmaterial: Kupfer
Kontaktoberfläche: verzinnt
Isolationsmaterial: Polyamid PA 6.6
Isolationsfarbe: Schwarz
Maximale Betriebstemperatur: 125 °C
Brandverhalten der Isolierung: selbstverlöschend nach UL 94 V-0

Abmessungen:

Gesamtlänge: 47 mm
Gabelbreite: 11,5 mm
Gabelöffnung: 4,3 mm
Gabellänge: 11 mm
Kontaktlänge: 9,5 mm
Länge des isolierten Hülsenbereichs: 8 mm
Außendurchmesser der Isolierung: 9 mm
Innendurchmesser der Anschlusshülse: 6 mm

Eigenschaften:

Gabelkabelschuh für 16 mm² beziehungsweise 6 AWG
Passend für M4-Schrauben und entsprechende Schraubklemmen
Offene Gabelform für eine schnelle Montage ohne vollständiges Herausdrehen der Schraube
Verzinnter Kupferkontakt für eine zuverlässige elektrische Verbindung
Isolierte Crimphülse zum Schutz des Anschlussbereichs
Temperaturbeständige Polyamid-Isolierung für Betriebstemperaturen bis 125 °C
Dauerhafte Verbindung durch fachgerechtes Verpressen mit einer geeigneten Crimpzange

Anwendungsbereiche:

Fahrzeug- und Bordnetzelektrik
Batterie- und Stromversorgungssysteme
Schaltschränke und elektrische Verteilungen
Maschinen- und Anlagenbau
Caravan, Wohnmobil und Boot
Werkstatt, Reparatur und Elektroinstallation

Beschreibung:

Der schwarze 16-mm²-Gabelkabelschuh ist für den Anschluss von Kupferleitungen an M4-Schrauben vorgesehen. Im Gegensatz zu einem geschlossenen Ringkabelschuh kann der Gabelschuh seitlich unter den Schraubenkopf geschoben werden. Das erleichtert Arbeiten an Schraubklemmen, Anschlussblöcken und elektrischen Verteilungen.

Der Kontaktkörper besteht aus verzinntem Kupfer. Die Verzinnung schützt die Kupferoberfläche und unterstützt eine dauerhaft zuverlässige Kontaktierung. Der isolierte Hülsenbereich aus Polyamid PA 6.6 schützt den Anschluss und stabilisiert den Übergang zwischen Leitung und Kabelschuh.

Die Verbindung wird durch Crimpen hergestellt. Für ein belastbares Ergebnis müssen Leiterquerschnitt, Kabelschuh und Crimpeinsatz zueinander passen. Nach der Verpressung sollte die Verbindung durch eine Zugprobe kontrolliert werden.

Montagehinweise:

Spannungsversorgung vor Beginn der Arbeiten vollständig abschalten
Leitung passend abisolieren, ohne einzelne Kupferlitzen zu beschädigen
Abisoliertes Leitungsende vollständig in die Anschlusshülse einführen
Mit einer für isolierte 16-mm²-Kabelschuhe geeigneten Crimpzange verpressen
Crimpverbindung anschließend durch eine Zugprobe kontrollieren
Gabel vollständig unter der M4-Schraube positionieren
Schraubverbindung mit dem für den jeweiligen Anschluss vorgesehenen Drehmoment befestigen

Sicherheits- und Warnhinweise:

Elektrische Arbeiten dürfen nur von Personen mit den erforderlichen Fachkenntnissen durchgeführt werden
Eine fehlerhafte Verpressung kann zu erhöhtem Übergangswiderstand, Erwärmung und Ausfall der Verbindung führen
Nur geeignete Kupferleitungen und zum Querschnitt passende Crimpwerkzeuge verwenden
Beschädigte, gelockerte oder sichtbar überhitzte Kabelschuhe nicht weiterverwenden
Die zulässige Strombelastung wird durch Leitung, Verlegeart, Anschlussstelle, Umgebungstemperatur und Gesamtsystem bestimmt
Die maximale Betriebstemperatur von 125 °C darf nicht überschritten werden

Lieferumfang:

1× isolierter Gabelkabelschuh für 16 mm² / 6 AWG, M4, Schwarz

Häufige Fragen zum Gabelkabelschuh:

Für welchen Kabelquerschnitt ist der Gabelkabelschuh geeignet?

Der Kabelschuh ist für Kupferleitungen mit 16 mm² Querschnitt beziehungsweise für die Leitungsgröße 6 AWG ausgelegt.

Für welche Schraubengröße passt der Gabelschuh?

Die 4,3 mm breite Gabelöffnung ist für M4-Schrauben beziehungsweise vergleichbare Schraubanschlüsse der Größe #8 vorgesehen.

Was ist der Unterschied zwischen Gabelkabelschuh und Ringkabelschuh?

Ein Gabelkabelschuh kann seitlich unter eine gelöste Schraube geschoben werden. Bei einem Ringkabelschuh muss die Schraube vollständig entfernt werden. Dafür umschließt ein Ringkabelschuh den Schraubbolzen vollständig und kann sich bei gelockerter Verschraubung nicht seitlich lösen.

Wie wird der Kabelschuh am Kabel befestigt?

Die abisolierte Kupferleitung wird vollständig in die isolierte Anschlusshülse eingeführt und anschließend mit einer passenden Crimpzange für isolierte 16-mm²-Kabelschuhe verpresst.

Kann der Gabelkabelschuh für Aluminiumleitungen verwendet werden?

Nein. Der Kabelschuh ist für Kupferleiter vorgesehen. Für Aluminiumleitungen werden speziell dafür ausgelegte Kabelschuhe und eine darauf abgestimmte Verarbeitung benötigt.

Wie hoch ist die zulässige Strombelastung?

Eine pauschale Stromangabe ist nicht möglich. Die zulässige Belastung hängt unter anderem vom verwendeten Kabel, der Verlegeart, der Anschlussstelle, der Umgebungstemperatur und der Absicherung des Stromkreises ab.

Ist der Gabelkabelschuh für Fahrzeuge und 12-V- oder 24-V-Bordnetze geeignet?

Der Kabelschuh kann in 12-V- und 24-V-Bordnetzen eingesetzt werden, wenn Leitungsquerschnitt, Strombelastung, Absicherung und Anschlussstelle für die jeweilige Anwendung geeignet sind.

Produkteigenschaft	Wert
Versandgewicht:	0,01 kg
Artikelgewicht:	0,01 kg
Inhalt:	1,00 Stück
