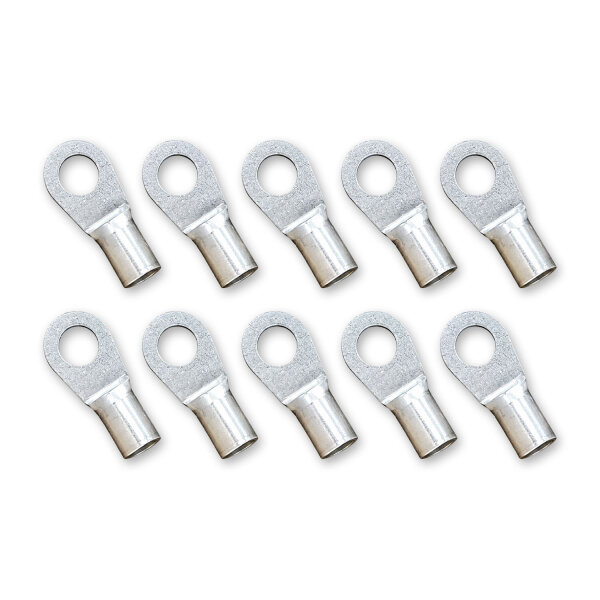

Ringkabelschuh 10mm² M6 unisoliert 8AWG Crimp Kabelschuh | 10 Stück

Ringkabelschuh 10mm² M6 unisoliert 8AWG Crimp Kabelschuh | 10 Stück

Artikelnummer: 00188-10
GTIN: 0725844103037
HAN: RKS-E-10-M6-10
Kategorie: Kabelschuhe / Terminals
Hersteller: Impulse Innovation

3,99 €

0,40 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

10× Ringkabelschuh 10 mm² M6 | unisolierte Crimp-Kabelschuhe | Kupfer verzinnt | DIN 46234

Dieses Set enthält 10 Ringkabelschuhe für 10-mm²-Kabel und M6-Schrauben beziehungsweise Anschlussbolzen. Die unisolierten Kabelschuhe bestehen aus verzinntem Kupfer und eignen sich für fachgerecht verpresste Anschlüsse in Fahrzeugen, Maschinen, Stromverteilungen und Batteriesystemen.

Typ: Ringkabelschuh, Kabelschuh, Crimp-Kabelschuh, Quetschkabelschuh, Kabelöse, Schraubanschluss-Kabelschuh
Menge: 10 Stück
Ausführung: unisoliert
Leitungsquerschnitt: 10 mm²
Leitungsgröße: 8 AWG
Schraubengröße: M6 / #12
Ringbohrung: 6,4 mm
Anschlussart: Crimpverbindung
Material: Kupfer
Oberfläche: verzinnt
Naht: mit Silberlegierung hartgelötet
Betriebstemperatur: -50 °C bis +150 °C
Ausführung nach: DIN 46234

Abmessungen je Ringkabelschuh:

Gesamtlänge: 17 mm
Ringbreite: 11 mm
Ringbohrung: 6,4 mm
Länge der Crimphülse: 8 mm
Innendurchmesser der Crimphülse: 4,5 mm
Materialstärke: 1,1 mm

Eigenschaften:

10 Ringkabelschuhe für 10 mm² beziehungsweise 8 AWG
Passend für M6-Schrauben und M6-Anschlussbolzen
Geschlossene Ringöse für eine formschlüssige Schraubverbindung
Verzinntes Kupfer für eine zuverlässige elektrische Kontaktierung
Hartgelötete Hülsennaht mit Silberlegierung
Unisolierte Ausführung zur anwendungsgerechten Weiterverarbeitung
Kompakte Bauform mit 17 mm Gesamtlänge
Dauerhafte Verbindung durch fachgerechtes Verpressen
Temperaturbeständig von -50 °C bis +150 °C
Abmessungen und Ausführung gemäß DIN 46234
10er-Pack für Montage, Reparatur, Werkstatt und Vorrat

Anwendungsbereiche:

Batteriekabel und Stromversorgungsleitungen
Fahrzeug- und Bordnetzelektrik
Caravan, Wohnmobil und Camper
Boots- und Marineelektrik
Landmaschinen und Nutzfahrzeuge
Schaltschränke und elektrische Verteilungen
Maschinen- und Anlagenbau
Solar-, Speicher- und Niedervoltanlagen
Werkstatt, Reparatur und Elektroinstallation
Kabelkonfektionierung

Beschreibung:

Die 10 Ringkabelschuhe 10 mm² M6 dienen zum Anschluss elektrischer Leitungen an Schrauben, Anschlussklemmen und Gewindebolzen. Die geschlossene Ringöse wird vollständig über den M6-Anschluss geführt und anschließend verschraubt. Dadurch entsteht eine formschlüssige Verbindung, die sich nicht seitlich vom Anschluss lösen kann.

Die Kabelschuhe bestehen aus verzinntem Kupfer und werden nach DIN 46234 gefertigt. Die verzinnte Oberfläche schützt das Kontaktmaterial und ermöglicht eine dauerhaft zuverlässige Kontaktierung. Die Naht der geformten Crimphülse ist mit einer Silberlegierung hartgelötet.

Mit einer Gesamtlänge von jeweils 17 mm sind die 10-mm²-Kabelschuhe kompakt aufgebaut. Sie eignen sich deshalb auch für Verteiler, Anschlussklemmen und Einbaubereiche mit begrenztem Platzangebot. Für eine belastbare Verbindung müssen die Ringkabelschuhe mit einer geeigneten Crimpzange und einem zum Querschnitt passenden Einsatz verpresst werden.

Die Ringkabelschuhe werden unisoliert geliefert. Dadurch können die Verbindungen nach dem Crimpen passend zur jeweiligen Einbausituation mit Schrumpfschlauch, Kabelschutz oder einer anderen geeigneten Isolierung versehen werden. Das 10er-Set ist eine praktische Menge für einzelne Installationen, Reparaturen und die Werkstatt.

Montagehinweise:

Spannungsversorgung vor Beginn der Arbeiten vollständig abschalten
Leitung passend zur Länge der Crimphülse abisolieren
Einzelne Litzen beim Abisolieren nicht beschädigen oder abtrennen
Abisoliertes Leitungsende vollständig in die Crimphülse einführen
Mit einer geeigneten Crimpzange für unisolierte 10-mm²-Kabelschuhe verpressen
Zum Kabelschuh und Leiterquerschnitt passenden Crimpeinsatz verwenden
Crimpverbindung anschließend durch eine Zugprobe kontrollieren
Verbindung bei Bedarf mit Schrumpfschlauch oder einer anderen geeigneten Isolierung schützen
M6-Schraube durch die Ringbohrung führen
Ringkabelschuh plan auf einer sauberen Kontaktfläche positionieren
Schraubverbindung mit dem für den Anschluss vorgesehenen Drehmoment befestigen

Sicherheits- und Warnhinweise:

Elektrische Arbeiten dürfen nur von Personen mit den erforderlichen Fachkenntnissen durchgeführt werden
Vor der Montage muss die Anlage vollständig spannungsfrei sein
Die Kabelschuhe sind unisoliert und bieten keinen eigenständigen Berührungs- oder Kurzschlussschutz
Eine fehlerhafte Verpressung kann zu erhöhtem Übergangswiderstand, Erwärmung und Ausfall der Verbindung führen
Nur Crimpwerkzeuge verwenden, die für Bauform und Leiterquerschnitt geeignet sind
Ringbohrung, Schraubendurchmesser und Auflagefläche müssen zueinander passen
Beschädigte, gelockerte, korrodierte oder sichtbar überhitzte Kabelschuhe nicht weiterverwenden
Die zulässige Strombelastung richtet sich nach Kabel, Verlegeart, Anschlussstelle, Umgebungstemperatur und Absicherung des Gesamtsystems
Der Betriebstemperaturbereich von -50 °C bis +150 °C darf nicht überschritten werden

Lieferumfang:

10× Ringkabelschuh 10 mm² / 8 AWG mit M6-Ringbohrung

Häufige Fragen zu den Ringkabelschuhen:

Wie viele Ringkabelschuhe sind enthalten?

Der Lieferumfang umfasst 10 unisolierte Ringkabelschuhe in identischer Ausführung.

Für welchen Kabelquerschnitt sind die Ringkabelschuhe vorgesehen?

Die Kabelschuhe sind für Leitungen mit einem Querschnitt von 10 mm² beziehungsweise der Größe 8 AWG ausgelegt.

Passen die Ringkabelschuhe auf M6-Schrauben?

Ja. Die Ringbohrung hat einen Durchmesser von 6,4 mm und ist für M6-Schrauben und M6-Anschlussbolzen vorgesehen.

Sind die Ringkabelschuhe isoliert?

Nein. Die Ringkabelschuhe werden unisoliert geliefert. Falls die Einbausituation einen Berührungs-, Kurzschluss-, Feuchtigkeits- oder Knickschutz erfordert, müssen die Verbindungen nach dem Crimpen entsprechend geschützt werden.

Welche Crimpzange wird benötigt?

Benötigt wird eine Crimpzange für unisolierte Kabelschuhe mit 10 mm². Der verwendete Einsatz muss zur Bauform der Kabelschuhe und zum tatsächlichen Leiterquerschnitt passen.

Was ist der Unterschied zwischen Ringkabelschuh und Gabelkabelschuh?

Ein Ringkabelschuh umschließt den Anschlussbolzen vollständig. Für die Montage muss die Schraube daher entfernt werden. Ein Gabelkabelschuh kann dagegen seitlich unter eine lediglich gelöste Schraube geschoben werden.

Was unterscheidet diese Kabelschuhe von Rohrkabelschuhen?

Diese Ringkabelschuhe besitzen eine aus Kupferblech geformte und hartgelötete Crimphülse nach DIN 46234. Ein Rohrkabelschuh wird aus einem Kupferrohr hergestellt und besitzt eine andere Hülsenkonstruktion.

Wie hoch dürfen die Ringkabelschuhe belastet werden?

Eine pauschale Stromangabe ist nicht möglich. Die zulässige Belastung hängt vom verwendeten Kabel, der Verlegeart, der Anschlussstelle, der Umgebungstemperatur und der Absicherung des Stromkreises ab.
