Ringkabelschuh | 1,5–2,5mm² | M6 | isoliert (PVC) | blau

Ringkabelschuh | 1,5–2,5mm² | M6 | isoliert (PVC) | blau

Q: Passt der Ringkabelschuh auf eine M6-Schraube?

Ja. Die Bohrung ist für M6 ausgelegt (Bohrungs-Ø ca. 6,2 mm) und passt auf gängige M6-Schrauben und -Bolzen.

Q: Ist der Ringkabelschuh für 12 V und 24 V geeignet?

Ja. Der Ringkabelschuh ist für Niederspannungsanwendungen wie 12 V und 24 V geeignet. Entscheidend sind eine fachgerechte Crimpung und eine zur Leitung passende Absicherung.

Artikelnummer: 01062
GTIN: 0725844102702
HAN: RKS-I-M6-1525
Kategorie: Kabelschuhe / Terminals
Hersteller: Impulse Innovation

0,29 €

0,29 € pro 1 Stück

inkl. 19% USt. , zzgl.

4 Stück Auf Lager
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

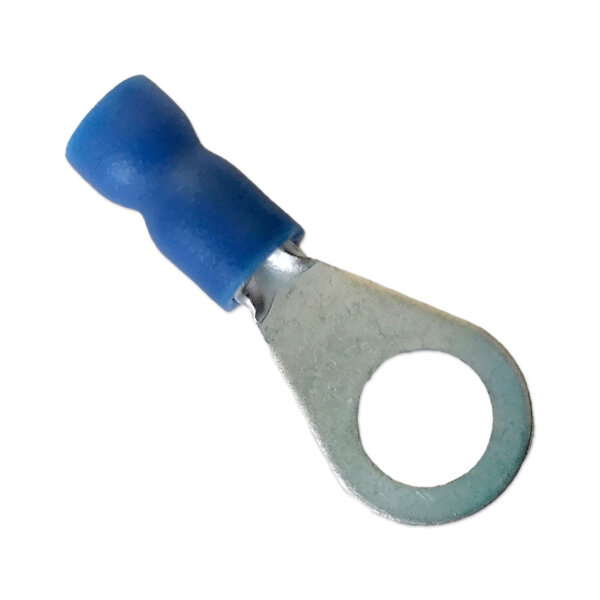

Ringkabelschuh | 1,5–2,5 mm² | M6 | isoliert (PVC) | blau

Isolierter Ringkabelschuh für sichere und vibrationsfeste Schraubverbindungen in elektrischen Niederspannungssystemen. Ausgelegt für Kabelquerschnitte von 1,5–2,5 mm² (Kennfarbe Blau) und M6-Schraubanschlüsse. Der Kontakt aus verzinntem Kupfer sorgt für zuverlässige Leitfähigkeit und Korrosionsschutz.

Typ: Ringkabelschuh, isoliert
Farbe: Blau (Kennfarbe für 1,5–2,5 mm²)
Bohrung: M6 (Bohrungs-Ø ca. 6,2 mm)
Kabelquerschnitt: 1,5–2,5 mm²
Kontaktmaterial: Kupfer, verzinnt
Isolationsmaterial: PVC, selbstverlöschend (UL 94 V-0)
Nennspannung: bis 300 V
Betriebstemperatur: bis +75 °C
Norm-/Referenzangabe: UL 486A-B

Abmessungen (siehe Maßskizze):

W1: 10,5 mm
L1: 26 mm
L2: 11 mm
L3: 9,8 mm
D3: 6,2 mm (Bohrungs-Ø / M6)
S1: 0,8 mm (Materialstärke)

Eigenschaften:

Ringform für sichere, lösungssichere Schraubverbindung
Verzinntes Kupfer für niedrigen Übergangswiderstand und Korrosionsschutz
Isolierte Ausführung zur Reduzierung von Kurzschluss- und Berührungsrisiken
Farbkodierung Blau zur schnellen Querschnittszuordnung
Crimpanschluss für reproduzierbare, dauerhaft belastbare Verbindungen

Anwendungsbereiche:

KFZ- und Bordelektrik (12 V / 24 V)
Batterie- und Masseanschlüsse
Schaltschrank- und Steuerungsbau
Industrie-, Service- und Reparaturanwendungen
Solar- und Niederspannungssysteme

Beschreibung:

Der Ringkabelschuh 1,5–2,5 mm² M6 dient zum Anschluss feindrähtiger Kupferleitungen an Schraubbolzen oder Schraubklemmen. Die geschlossene Ringform verhindert ein Herausrutschen beim Anziehen der Schraube und ist besonders für Anwendungen mit Vibrationen geeignet.

Das Kontaktteil aus verzinntem Kupfer gewährleistet eine stabile elektrische Verbindung und schützt vor Korrosion. Die PVC-Isolierung ist selbstverlöschend ausgeführt und unterstützt eine sichere, aufgeräumte Installation.

Verwendungshinweise:

Nur mit geeignetem Crimpwerkzeug für isolierte Kabelschuhe verarbeiten
Kabel passend abisolieren, Litzen nicht beschädigen
Nach dem Crimpen Zugprobe durchführen
Verschraubung mit geeignetem Drehmoment ausführen
Montage nur im spannungsfreien Zustand

Sicherheits- & Warnhinweise:

Nur für den angegebenen Kabelquerschnitt 1,5–2,5 mm² verwenden
Nicht für Hochspannungs- oder Wechselstromanwendungen vorgesehen
Unsachgemäße Crimpung kann zu Erwärmung, Kontaktverlust und Brandgefahr führen
Montage gemäß geltenden elektrotechnischen Vorschriften durchführen

Lieferumfang

1 × Ringkabelschuh | 1,5–2,5 mm² | M6 | isoliert (PVC) | blau

FAQ

Welche Crimpzange ist für blaue Ringkabelschuhe geeignet?

Für isolierte Ringkabelschuhe in Blau (1,5–2,5 mm²) wird eine Crimpzange mit blauer, farbcodierter Aufnahme verwendet. Nach dem Crimpen sollte eine Zugprobe erfolgen.

Passt der Ringkabelschuh auf eine M6-Schraube?

Ja. Die Bohrung ist für M6 ausgelegt (Bohrungs-Ø ca. 6,2 mm) und passt auf gängige M6-Schrauben und -Bolzen.

Ist der Ringkabelschuh für 12 V und 24 V geeignet?

Ja. Der Ringkabelschuh ist für Niederspannungsanwendungen wie 12 V und 24 V geeignet. Entscheidend sind eine fachgerechte Crimpung und eine zur Leitung passende Absicherung.
