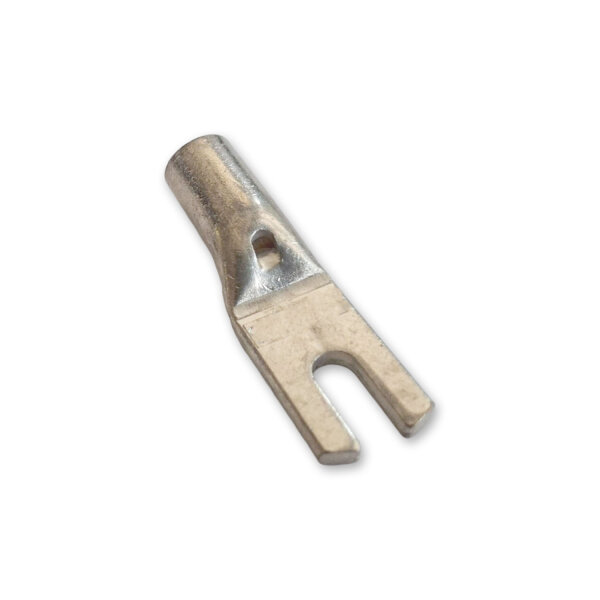

Gabelkabelschuh 16mm² M4 unisoliert Crimp Kabelschuh Kupfer verzinnt

Gabelkabelschuh 16mm² M4 unisoliert Crimp Kabelschuh Kupfer verzinnt

Artikelnummer: 00532
GTIN: 0725844102979
HAN: GKS-16-M4
Kategorie: Kabelschuhe / Terminals
Hersteller: Impulse Innovation

0,89 €

0,89 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

Gabelkabelschuh 16 mm² M4 | unisolierter Crimp-Kabelschuh | 6 AWG | verzinnt

Der unisolierte Gabelkabelschuh für 16 mm² Kupferleitungen ermöglicht eine belastbare Crimpverbindung an M4-Schrauben und Schraubklemmen. Durch die offene Gabelform kann der Kabelschuh seitlich unter eine gelöste Schraube geschoben werden, ohne diese vollständig herauszudrehen.

Typ: Gabelkabelschuh, Gabelschuh, Crimp-Kabelschuh, Schraubanschluss-Kabelschuh
Ausführung: unisoliert
Leitungsquerschnitt: 16 mm²
Leitungsgröße: 6 AWG
Schraubengröße: M4 / #8
Gabelöffnung: 4,3 mm
Anschlussart: Crimpverbindung
Geeigneter Leitertyp: Kupferleiter
Material: Kupfer
Kontaktoberfläche: verzinnt
Kontrollöffnung: vorhanden
Betriebstemperatur: -50 °C bis +150 °C

Abmessungen:

Gesamtlänge: 34 mm
Gabelbreite: 11,5 mm
Gabelöffnung: 4,3 mm
Gabellänge: 11 mm
Kontaktlänge: 9,5 mm
Hülsenlänge: 8 mm
Außendurchmesser der Anschlusshülse: 8 mm
Innendurchmesser der Anschlusshülse: 6 mm

Eigenschaften:

Gabelkabelschuh für 16 mm² beziehungsweise 6 AWG
Passend für M4-Schrauben und entsprechende Schraubklemmen
Offene Gabelform für eine schnelle Montage ohne vollständiges Entfernen der Schraube
Verzinntes Kupfer für eine zuverlässige elektrische Kontaktierung
Kontrollöffnung zur Sichtkontrolle der eingeführten Leitung
Unisolierte Ausführung für eine anwendungsgerechte Weiterverarbeitung und Isolierung
Dauerhafte Verbindung durch fachgerechtes Verpressen mit einer geeigneten Crimpzange
Für Betriebstemperaturen von -50 °C bis +150 °C ausgelegt

Anwendungsbereiche:

Fahrzeug- und Bordnetzelektrik
Batterie- und Stromversorgungssysteme
Schaltschränke und elektrische Verteilungen
Maschinen- und Anlagenbau
Caravan, Wohnmobil und Boot
Landmaschinen und Nutzfahrzeuge
Werkstatt, Reparatur und Elektroinstallation

Beschreibung:

Dieser Gabelkabelschuh für 16-mm²-Kabel verbindet Kupferleitungen mit M4-Schraubanschlüssen. Die offene Gabel kann seitlich unter eine gelöste Schraube geschoben werden. Das erleichtert Montage, Austausch und Wartung an Schraubklemmen, Anschlussblöcken und elektrischen Verteilungen.

Der Kabelschuh besteht aus verzinntem Kupfer. Die Verzinnung schützt die Kupferoberfläche und unterstützt eine dauerhaft zuverlässige Kontaktierung. Über die integrierte Kontrollöffnung lässt sich prüfen, ob die abisolierte Leitung weit genug in die Crimphülse eingeführt wurde.

Die unisolierte Ausführung erlaubt eine anwendungsgerechte Weiterverarbeitung. Falls ein Berührungs-, Kurzschluss- oder Knickschutz erforderlich ist, muss der Anschluss nach dem Crimpen separat isoliert werden. Dafür kann beispielsweise ein für die Anwendung geeigneter Schrumpfschlauch verwendet werden.

Montagehinweise:

Spannungsversorgung vor Beginn der Arbeiten vollständig abschalten
16-mm²-Kupferleitung passend abisolieren
Einzelne Litzen beim Abisolieren nicht beschädigen oder abtrennen
Leitungsende vollständig in die Anschlusshülse einführen
Position der Leitung über die Kontrollöffnung prüfen
Kabelschuh mit einer für unisolierte 16-mm²-Kabelschuhe geeigneten Crimpzange verpressen
Crimpverbindung anschließend durch eine Zugprobe kontrollieren
Verbindung bei Bedarf mit einem geeigneten Schrumpfschlauch oder einer anderen fachgerechten Isolierung schützen
Gabel vollständig unter der M4-Schraube positionieren und sicher befestigen

Sicherheits- und Warnhinweise:

Elektrische Arbeiten dürfen nur von Personen mit den erforderlichen Fachkenntnissen durchgeführt werden
Der Kabelschuh ist unisoliert und bietet keinen eigenständigen Berührungs- oder Kurzschlussschutz
Eine fehlerhafte Verpressung kann zu erhöhtem Übergangswiderstand, Erwärmung und Ausfall der Verbindung führen
Nur Kupferleitungen und Crimpwerkzeuge verwenden, die für den angegebenen Querschnitt geeignet sind
Beschädigte, gelockerte oder sichtbar überhitzte Kabelschuhe nicht weiterverwenden
Die zulässige Strombelastung richtet sich nach Leitung, Verlegeart, Anschlussstelle, Umgebungstemperatur und Gesamtsystem
Der Betriebstemperaturbereich von -50 °C bis +150 °C darf nicht überschritten werden

Lieferumfang:

1× unisolierter Gabelkabelschuh für 16 mm² / 6 AWG, M4

Häufige Fragen zum Gabelkabelschuh:

Für welchen Kabelquerschnitt ist der Gabelkabelschuh geeignet?

Der Kabelschuh ist für 16-mm²-Kupferleitungen beziehungsweise Leitungen der Größe 6 AWG vorgesehen.

Für welche Schraubengröße passt der Gabelschuh?

Die Gabelöffnung misst 4,3 mm und ist für M4-Schrauben beziehungsweise Schraubanschlüsse der Größe #8 ausgelegt.

Ist der Gabelkabelschuh isoliert?

Nein. Es handelt sich um einen unisolierten Gabelkabelschuh. Wenn die Einbausituation einen Berührungs-, Kurzschluss- oder Knickschutz erfordert, muss die Verbindung separat und fachgerecht isoliert werden.

Wozu dient die Kontrollöffnung?

Durch die Kontrollöffnung lässt sich vor dem Crimpen prüfen, ob die abisolierte Leitung vollständig in die Anschlusshülse eingeführt wurde.

Wie wird der Kabelschuh befestigt?

Die abisolierte Kupferleitung wird in die Hülse eingeführt und mit einer geeigneten Crimpzange für unisolierte 16-mm²-Kabelschuhe verpresst. Anschließend wird die Gabel unter einer M4-Schraube befestigt.

Was ist der Unterschied zwischen Gabelkabelschuh und Ringkabelschuh?

Ein Gabelkabelschuh kann seitlich unter eine gelöste Schraube geschoben werden. Bei einem Ringkabelschuh muss die Schraube vollständig entfernt werden. Dafür umschließt der Ringkabelschuh den Schraubbolzen vollständig.

Kann der Kabelschuh für Aluminiumleitungen verwendet werden?

Nein. Der Gabelkabelschuh ist für Kupferleiter vorgesehen. Aluminiumleitungen benötigen dafür geeignete Kabelschuhe und eine entsprechend abgestimmte Verarbeitung.

Wie hoch darf der Gabelkabelschuh elektrisch belastet werden?

Eine pauschale Stromangabe ist nicht möglich. Die zulässige Belastung hängt unter anderem vom Kabel, der Verlegeart, der Anschlussstelle, der Umgebungstemperatur und der Absicherung des Stromkreises ab.
