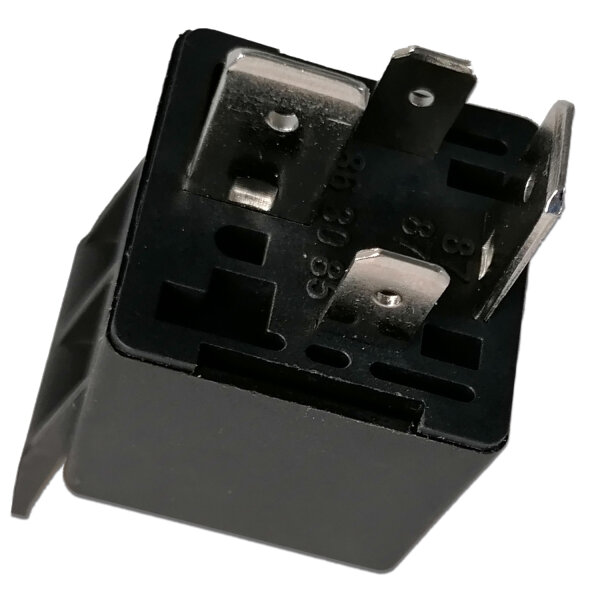

Relais | Maxi | 4-polig | Schließer (NO) | 12V | 70A | mit Diode
-
Typ: Schließer-Relais, Maxi-Relais, Hochstrom-Relais, Universal-Relais, 4-Pin-Relais, KFZ-Relais mit Freilaufdiode
-
Nennspannung: 12 V DC
-
Nennstrom: 70 A
-
Anzahl Kontakte: 4-polig
-
Relaisfunktion: Schließer (NO – Normally Open)
-
Kontaktmaterial: Silberlegierung (Ag-Legierung)
-
Anschlussart: 2× Flachstecker 6,3 mm + 2× Flachstecker 9,5 mm
-
Abmessungen (LxBxH): 25 × 28 × 42 mm
-
Gewicht: ca. 50 g
-
Montage: Mit Befestigungslasche
-
Besonderheit: Integrierte Freilaufdiode
-
Vergleichsnummer: 22200119 (WEHRLE)
Eigenschaften:
-
Robustes Maxi-Relais für Hochstromanwendungen bis 70 A
-
Integrierte Freilaufdiode zum Schutz vor Spannungsspitzen und zur Verlängerung der Lebensdauer elektronischer Komponenten
-
Silberlegierung-Kontakte sorgen für optimale Leitfähigkeit und hohe Schaltfestigkeit
-
Stabile Montage dank integrierter Befestigungslasche
-
Einfache Installation durch genormte Flachsteckanschlüsse
-
Vielseitig einsetzbar in Automobil, Marine, Industrie und Nutzfahrzeugen
Anwendungsbereiche:
-
Automobiltechnik: Steuerung von Scheinwerfern, Heizungen, Lüftern u.v.m.
-
Nutzfahrzeuge: Einsatz in LKWs, Bussen, Traktoren und Baumaschinen
-
Marine: Elektrische Systeme in Booten und Yachten
-
Industrie: Schaltlösungen in Maschinen, Anlagen und Automatisierung
Dieses 4-polige Maxi-Relais mit integrierter Freilaufdiode ist speziell für den Einsatz in 12 V DC-Hochstromanwendungen konzipiert. Die Freilaufdiode dient dem Schutz empfindlicher Steuer- und Fahrzeugelektronik vor Spannungsspitzen, die beim Abschalten der Relaisspule entstehen.
Mit einer Schaltleistung von bis zu 70 A und langlebigen Silberlegierung-Kontakten bietet das Relais eine zuverlässige und effiziente Lösung für verschiedenste Anwendungen. Dank der Montagelasche ist eine sichere Befestigung gewährleistet, während die genormten Flachsteckanschlüsse eine einfache Integration in bestehende Systeme ermöglichen.
Verwendungshinweise:
- Nur für 12 V-Gleichspannungsanwendungen verwenden
- Installation durch qualifiziertes Fachpersonal empfohlen
- Auf korrekte Polarität der Spule achten: Pin 85 = Minus, Pin 86 = Plus
- Vor Feuchtigkeit, Staub und extremen Temperaturen schützen
- Regelmäßige Kontrolle auf Verschleiß und Verschmutzung der Kontakte
Kontaktbelegung:
-
Pin 30: Eingang (Versorgungsspannung, Hauptstrom)
-
Pin 87: Ausgang (zur Last, schaltet bei Aktivierung)
-
Pin 85: Spule Masseanschluss (Minuspol, mit Freilaufdiode)
-
Pin 86: Spule Steueranschluss (Pluspol)
Sicherheits- & Warnhinweise:
- Elektrische Arbeiten nur durch geschultes Fachpersonal durchführen
- Vor der Montage Stromversorgung abschalten
- Unbedingt auf richtige Polarität achten – falsche Polung kann Freilaufdiode zerstören
- Nur innerhalb der spezifizierten Strom- und Spannungswerte betreiben
- Vor Feuchtigkeit, Chemikalien und direkter Sonneneinstrahlung schützen
- Überlastung vermeiden – Gefahr von Überhitzung und Ausfall
Lieferumfang:
- 1× Maxi Relais | Schließer | 4-polig | 12V | 70A | mit Freilaufdiode
