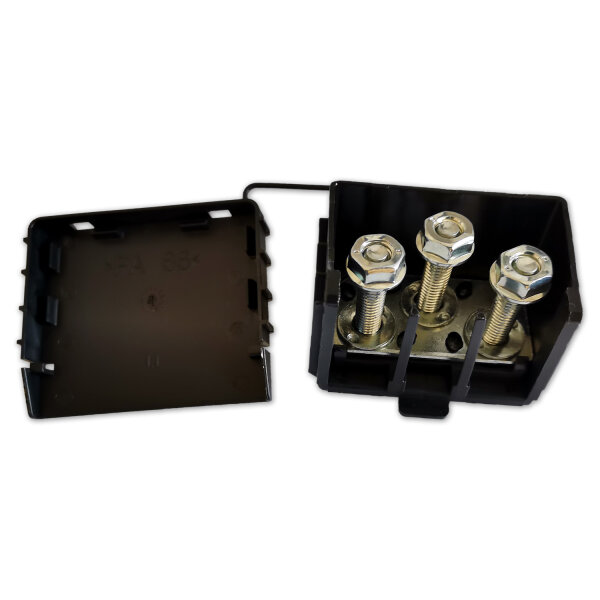

Stromverteiler 3-fach M8 bis 220 A | Batterie-, Plus- & Masseverteiler 12 V / 24 V

Der kompakte 3-fach-Stromverteiler mit M8-Anschlüssen dient als zentraler Verbindungspunkt für Batterie-, Plus- oder Masseleitungen. Alle drei Anschlussbolzen sind elektrisch miteinander verbunden, sodass sich leistungsstarke DC-Leitungen übersichtlich zusammenführen oder auf mehrere Leitungswege verteilen lassen.

Der Batterieverteiler eignet sich für 12-V- und 24-V-Bordnetze bis maximal 42 V DC. Mit einer Strombelastbarkeit bis 220 A und Anschlussmöglichkeiten für Leitungen bis 50 mm² ist er für Fahrzeuge, Wohnmobile, Boote, Maschinen und weitere Gleichstrominstallationen geeignet. Der abnehmbare Deckel schützt die montierten Anschlüsse vor unbeabsichtigter Berührung.

3 elektrisch verbundene M8-Anschlüsse
Als Plusverteiler, Masseverteiler oder Batterieverteiler verwendbar
Strombelastbarkeit bis 220 A
Für Leitungsquerschnitte bis 50 mm²
Für 12-V- und 24-V-Gleichstromanlagen
Kompakte Bauform mit abnehmbarem Schutzdeckel

Technische Daten:

Artikel: Stromverteiler, Batterieverteiler, Plusverteiler, Masseverteiler, Verteilerblock, Stromverteilerblock
Ausführung: 3-fach
Anzahl Anschlüsse: 3
Elektrische Verbindung: Alle drei Anschlüsse sind miteinander verbunden
Anschlussart: Gewindebolzen mit Muttern
Gewindegröße: M8
Maximale Betriebsspannung: 42 V DC
Geeignete Bordnetze: 12 V und 24 V DC
Strombelastbarkeit: bis 220 A
Kabelquerschnitt: bis 50 mm²
Kontaktlänge: ca. 21 mm
Gehäusematerial: Polyamid PA66
Kontaktmaterial: Stahl, verzinkt
Temperaturbereich: −40 °C bis +120 °C
Abmessungen: ca. 63,5 × 40 × 44,5 mm
Farbe: Schwarz
Hersteller: MTA
Modell: A878
Herstellernummer: 4441200 / 4541200, je nach Ausführung

Was diesen Stromverteiler praktisch macht:

Zentraler Verbindungspunkt: Mehrere starke Leitungen lassen sich an einer gemeinsamen Stelle sicher und übersichtlich verbinden.
Für Plus oder Masse: Je nach Installation als Batterieverteiler, Plusverteiler, Masseblock oder allgemeiner DC-Sammelpunkt einsetzbar.
Drei M8-Anschlüsse: Geeignet für Ringkabelschuhe mit M8-Bohrung und große Leitungsquerschnitte.
Hohe Strombelastbarkeit: Für Batteriehauptleitungen, Masseleitungen und leistungsstarke Gleichstromverbraucher geeignet.
Übersichtliche Installation: Der Verteilerblock ermöglicht eine saubere Leitungsverteilung ohne improvisierte Mehrfachanschlüsse am Batteriepol.
Abgedeckte Anschlüsse: Der Deckel schützt die montierten Kabelschuhe und Anschlussbolzen vor unbeabsichtigter Berührung.
Kompakte Bauform: Drei Hochstromanschlüsse werden auf einer Grundfläche von nur etwa 63,5 × 40 mm zusammengefasst.

Typische Einsatzbereiche:

Zweitbatterie und Bordbatterie: Verbindung und Verteilung von Batterie-, Lade- und Verbraucherleitungen.
Wohnmobil und Camper: Zentraler Verteilerpunkt zwischen Aufbaubatterie, Ladegerät, Wechselrichter und DC-Verbrauchern.
Fahrzeugelektrik: Plus- oder Masseverteilung in Pkw, Transporter, Lkw und Nutzfahrzeugen.
Car-HiFi: Stromverteilung für Endstufen und weitere leistungsstarke Komponenten.
Solar- und Inselanlagen: Sammelpunkt für Leitungen in Gleichstromsystemen bis 42 V DC.
Boot und Marine: Batterie- oder Masseverteilung bei geschützter Montage.
Land- und Baumaschinen: Verbindung starker Bordnetzleitungen bei begrenztem Einbauraum.
Maschinen und Anlagen: Kompakter Stromsammelpunkt für Gleichstromversorgungen und Verbraucherabgänge.

Aufbau und Funktion:

Im Inneren des Verteilers sitzen alle drei M8-Gewindebolzen auf einer gemeinsamen Kontaktbrücke. Dadurch bilden die Anschlüsse einen einzigen elektrischen Verbindungspunkt. Eine ankommende Batterie- oder Masseleitung kann so mit zwei weiteren Leitungen verbunden werden. Ebenso lassen sich mehrere Leitungen an einem gemeinsamen Plus- oder Massepunkt zusammenführen.

Der Verteiler besitzt keine festgelegte Ein- oder Ausgangsseite. Jeder der drei Anschlüsse kann entsprechend der geplanten Installation als Zuleitung oder Abgang genutzt werden. Die Verbindung erfolgt über passende M8-Ringkabelschuhe, die mit den vorhandenen Muttern auf den Gewindebolzen befestigt werden.

Mit einer maximalen Betriebsspannung von 42 V DC eignet sich der Verteilerblock für verbreitete 12-V- und 24-V-Systeme. Er kann unter anderem als Batterieverteiler, Plus-Sammelpunkt, Masseverteiler, Stromverteiler oder Verteilerklemme eingesetzt werden.

Das schwarze PA66-Gehäuse hält die Anschlüsse kompakt zusammen. Nach Abschluss der Installation wird der Deckel aufgesetzt. Der Deckel dient als Berührungsschutz, stellt jedoch keine bestätigte wasserdichte Abdichtung dar.

Hinweise zur Auswahl der Kabelschuhe:

Ringkabelschuhe mit M8-Bohrung verwenden.
Der Kabelschuh muss zum verwendeten Leiterquerschnitt passen.
Der Verteiler ist für Leitungsquerschnitte bis 50 mm² vorgesehen.
Bei großen Kabelquerschnitten zusätzlich die Abmessungen und Bauform des Ringkabelschuhs beachten.
Kabelschuhe mit einem für den jeweiligen Querschnitt geeigneten Crimpwerkzeug fachgerecht verpressen.
Kontaktflächen sauber, trocken und frei von Oxidation halten.

Wichtige Hinweise zur Installation:

Alle drei M8-Anschlüsse sind dauerhaft elektrisch miteinander verbunden.
Plus und Masse dürfen niemals gemeinsam an denselben Verteiler angeschlossen werden.
Der Stromverteiler enthält keine Sicherungen und ersetzt keinen Sicherungshalter.
Plusleitungen müssen passend zu Kabelquerschnitt, Leitungslänge und angeschlossenen Verbrauchern abgesichert werden.
Die Sicherung sollte möglichst nah an der jeweiligen Spannungsquelle installiert werden.
Leitungen mechanisch befestigen, damit keine Zug- oder Hebelkräfte auf die Anschlussbolzen wirken.
Die Kabel so verlegen, dass der Schutzdeckel vollständig geschlossen werden kann.
Die Anschlussmuttern gleichmäßig und fachgerecht anziehen.
Ein zu geringes Anzugsmoment kann erhöhte Übergangswiderstände und Wärmeentwicklung verursachen.
Ein zu hohes Anzugsmoment kann Gewinde, Kabelschuhe oder Gehäuse beschädigen.
Bei Plusverteilung einen vor Wasser, Schmutz und leitfähigen Gegenständen geschützten Einbauort wählen.

Belastbarkeit und Absicherung:

Die angegebene Strombelastbarkeit von bis zu 220 A beschreibt die maximale Belastbarkeit des Verteilers unter geeigneten Einbaubedingungen. Die tatsächlich zulässige Stromstärke der gesamten Installation wird zusätzlich durch Kabelquerschnitt, Leitungslänge, Kabelschuhe, Qualität der Crimpverbindungen, Umgebungstemperatur und angeschlossene Verbraucher begrenzt.

Jeder Leitungsweg muss entsprechend seiner tatsächlichen Belastung und des verwendeten Kabelquerschnitts ausgelegt und abgesichert werden. Eine große Hauptleitung bedeutet nicht automatisch, dass sämtliche angeschlossenen Abgänge mit derselben Stromstärke belastet werden dürfen.

Sicherheits- und Warnhinweise:

Montage ausschließlich im spannungsfreien Zustand durchführen.
Vor Beginn der Arbeiten Batterien und andere Spannungsquellen fachgerecht trennen.
Offene Plusanschlüsse können bei Kontakt mit Fahrzeugmasse einen gefährlichen Kurzschluss verursachen.
Werkzeuge und andere leitfähige Gegenstände von ungeschützten Anschlüssen fernhalten.
Schraubverbindungen nach der Montage auf festen Sitz prüfen.
Den Deckel vor der Inbetriebnahme vollständig schließen.
Beschädigte, lose, verschmutzte oder oxidierte Kabelschuhe nicht verwenden.
Beschädigte Gehäuse oder Abdeckungen nicht weiterverwenden.
Nur für Gleichspannungsanlagen bis maximal 42 V DC verwenden.
Nicht ungeschützt an dauerhaft nassen oder stark spritzwasserbelasteten Stellen montieren.

Lieferumfang:

1 × Stromverteiler 3-fach mit M8-Anschlüssen
3 × Anschlussmutter
1 × Schutzdeckel

Häufige Fragen:

Kann der Verteiler als Plusverteiler und als Masseverteiler verwendet werden?

Ja. Der Verteiler kann entweder für Plusleitungen oder für Masseleitungen eingesetzt werden. Plus und Masse dürfen jedoch niemals gleichzeitig an denselben Verteiler angeschlossen werden.

Sind die drei M8-Anschlüsse miteinander verbunden?

Ja. Alle drei Anschlussbolzen sitzen auf einer gemeinsamen Kontaktbrücke und bilden einen einzigen elektrischen Verbindungspunkt.

Welcher Anschluss ist der Eingang?

Es gibt keinen fest vorgegebenen Eingang. Jeder der drei M8-Anschlüsse kann entsprechend der Installation als Zuleitung oder Abgang verwendet werden.

Ist im Verteiler eine Sicherung eingebaut?

Nein. Es handelt sich um einen reinen Strom- und Masseverteiler ohne Sicherungsfunktion. Erforderliche Leitungssicherungen müssen separat installiert werden.

Ist der Stromverteiler für 12 V und 24 V geeignet?

Ja. Der Verteiler ist für Gleichspannungsanlagen bis maximal 42 V DC ausgelegt und damit für typische 12-V- und 24-V-Bordnetze geeignet.

Welche Kabelschuhe werden benötigt?

Benötigt werden Ringkabelschuhe mit M8-Bohrung, passend zum verwendeten Kabelquerschnitt. Bei großen Querschnitten müssen zusätzlich die äußeren Abmessungen des Kabelschuhs und der verfügbare Platz im Gehäuse berücksichtigt werden.

Kann der Verteiler direkt im Außenbereich montiert werden?

Der Deckel bietet Berührungsschutz, stellt jedoch keine bestätigte wasserdichte Abdichtung dar. Für Außenbereiche oder feuchte Einbauorte ist deshalb ein zusätzlich geschützter Montageplatz erforderlich.

Produkteigenschaft	Wert
Nennspannung:	42V
Farbe:	Schwarz
Stromart:	Gleichstrom (DC)
Anzahl Kontakte:	3 8
Bohrung / Gewinde:	M8
Kontaktmaterial:	Stahl
Kontaktbeschichtung:	Verzinkt (Zn)
Entflammbarkeitsklasse:	UL94V-2
Gehäusematerial:	Polyamid (PA)
Schutzart:	IP10
Versandgewicht:	0,14 kg
Artikelgewicht:	0,14 kg
Inhalt:	1,00 Stück
