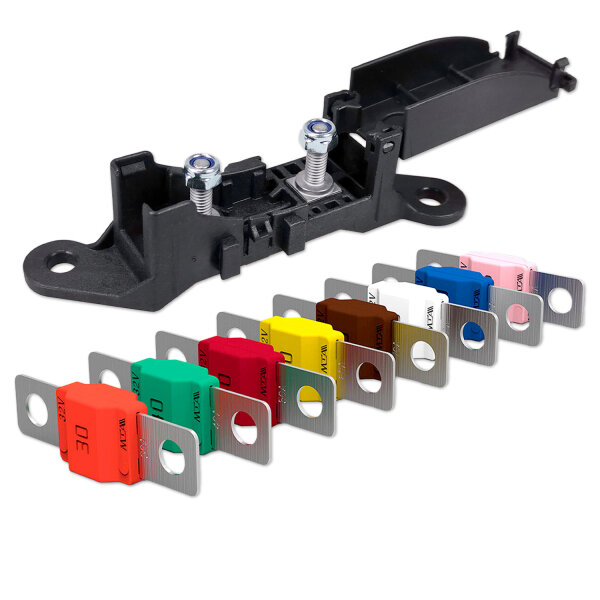

MIDI Sicherungshalter Set 30–125 A M5 anreihbar | 12 V / 24 V | MTA MidiVAL

Komplettes MIDI Sicherungshalter Set mit wählbarer Hochstromsicherung von 30 A bis 125 A zur Absicherung von Leitungen und elektrischen Verbrauchern in 12-V- und 24-V-Gleichstromanlagen. Jede Variante besteht aus einem anreihbaren 1-fach MIDI Sicherungshalter mit M5-Schraubanschlüssen und einer passenden MTA MidiVAL® MIDI Streifensicherung in der gewählten Stromstärke.

Zur Auswahl stehen 30 A, 40 A, 50 A, 60 A, 70 A, 80 A, 100 A und 125 A. Dadurch lässt sich das Set passend zu Leitung, Verbraucher und Anwendung auswählen. Typische Einsatzbereiche sind Fahrzeuge, Wohnmobile, Camper, Boote, Batteriesysteme, Solartechnik, Car-HiFi, Ladeleitungen, Wechselrichter und weitere leistungsstarke DC-Stromkreise.

Der Sicherungshalter besitzt eine modulare, anreihbare Bauform und kann einzeln oder zusammen mit weiteren passenden Haltern und Sammelschienen zu einer größeren Sicherungs- und Stromverteilung aufgebaut werden.

Variantenübersicht:

Sicherungswert	Farbe	HAN	MTA Sicherung	Spannungsabfall	i²t	Kaltwiderstand
30 A	Orange	FH-MDV-A-30	0602030 / 0702030	81 mV	10.523 A²s	1,9 mΩ
40 A	Grün	FH-MDV-A-40	0602040 / 0702040	71 mV	18.929 A²s	1,3 mΩ
50 A	Rot	FH-MDV-A-50	0602050 / 0702050	74 mV	26.320 A²s	1,1 mΩ
60 A	Gelb	FH-MDV-A-60	0602060 / 0702060	61 mV	30.804 A²s	0,8 mΩ
70 A	Braun	FH-MDV-A-70	0602070 / 0702070	69 mV	26.728 A²s	0,6 mΩ
80 A	Weiß	FH-MDV-A-80	0602080 / 0702080	66 mV	56.298 A²s	0,6 mΩ
100 A	Blau	FH-MDV-A-100	0602100 / 0702100	64 mV	34.524 A²s	0,5 mΩ
125 A	Rosa	FH-MDV-A-125	0602125 / 0702125	62 mV	48.601 A²s	0,3 mΩ

Hinweis: Geliefert wird jeweils ein Sicherungshalter mit genau einer Sicherung in der ausgewählten Stromstärke.

Technische Daten des Sets:

Typ: MIDI Sicherungshalter Set, Hochstrom-Sicherungshalter, KFZ Sicherungshalter, Streifensicherungshalter, Batteriesicherung, Schraubsicherung, Sicherungsmodul
Ausführung: 1-fach, anreihbar, inklusive Sicherung
Sicherungswerte: 30 A, 40 A, 50 A, 60 A, 70 A, 80 A, 100 A oder 125 A
Nennspannung: 32 V DC
Geeignete Bordnetze: 12 V und 24 V DC
Stromart: Gleichstrom
Anschluss: M5 Schraubanschlüsse
Sicherungssystem: MIDI / MTA MidiVAL®
Sicherungsgröße: ca. 40 mm
Anzahl Sicherungen: 1
Bauform: Modular und anreihbar
Schutzart Sicherungshalter: IP20

Sicherungshalter:

Hersteller: MTA
Herstellernummer: 0101499 / 0301499
Typ: MIDI Sicherungshalter, Hochstrom-Sicherungshalter, Streifensicherungshalter, Sicherungsträger, Anreihhalter
Sicherungstyp: MidiVAL®, MIDI, passende 40-mm-Streifensicherungen
Anzahl Sicherungen: 1
Max. Sicherungswert des Halters: 175 A
Nennspannung: 32 V DC
Anschlüsse: 2× M5 Schraubanschluss
Abmessungen (L×H×B): ca. 105×36×31 mm
Betriebstemperatur: -40 °C bis +125 °C
Schutzart: IP20
Gehäusematerial: Polyamid PA66-GF30
Kontaktmaterial: Stahl
Kontaktbeschichtung: Zink-Nickel (ZnNi)
Entflammbarkeitsklasse: UL94 HB
Montageart: Geschraubt oder gepresst
Bauform: Anreihbar / modular

MTA MidiVAL® MIDI Sicherung:

Hersteller: MTA
Serie: MidiVAL®
Typ: MIDI Sicherung, KFZ Hochstromsicherung, Streifensicherung, Schraubsicherung, Batteriesicherung, Schmelzsicherung
Nennstrom: 30–125 A, je nach Auswahl
Nennspannung: 32 V DC
Geeignete Bordnetze: 12 V und 24 V DC
Anschluss: 2× M5
Lochabstand: 30 mm
Abmessungen: ca. 40×12×10 mm
Ausschaltvermögen: 2.000 A
Gehäusematerial: Glasfaserverstärktes Polyamid PA66-GF25
Kontaktmaterial: Zink
Kontaktoberfläche: Verzinnt
Temperaturbereich einschließlich Eigenerwärmung: -40 °C bis +125 °C
Anzugsdrehmoment: 4,5 ± 1 Nm
Norm: ISO 8820-5, Typ SF 30
Vibrationsprüfung: ISO 16750-3, Test IV

Komplettset mit passender MIDI Sicherung:

Bei jeder Variante sind Sicherungshalter und MIDI Sicherung bereits gemeinsam enthalten. Zur Auswahl steht der benötigte Sicherungswert zwischen 30 A und 125 A. Die jeweilige MTA MidiVAL® Sicherung ist mit ihren M5-Aufnahmen und dem 30-mm-Lochabstand passend zum enthaltenen Halter ausgeführt.

Der Sicherungshalter selbst kann Sicherungen bis maximal 175 A aufnehmen. Für die tatsächliche Absicherung ist jedoch ausschließlich der jeweils ausgewählte Sicherungswert maßgeblich.

Anreihbarer MIDI Sicherungshalter:

Die anreihbare Bauform ist ein wesentlicher Vorteil dieses Sicherungshalters. Neben einer einzelnen Absicherung können mehrere Halter nebeneinander zu einem modularen Sicherungsverteiler aufgebaut werden.

Mit geeigneten Sammelschienen lassen sich mehrere abgesicherte Verbraucher, Batterieabgänge oder Ladeleitungen übersichtlich zu einer gemeinsamen Stromverteilung zusammenfassen. Dadurch eignet sich die Baureihe besonders für individuell aufgebaute Bordnetz-, Batterie- und Hochstromverteiler.

Was dieses MIDI Sicherungshalter Set praktisch macht:

30–125 A wählbar: Acht Sicherungswerte für unterschiedliche Leitungen und Verbraucher
Komplettset: Sicherungshalter und passende MIDI Sicherung gemeinsam enthalten
Anreihbarer Halter: Für einzelne Stromkreise oder modulare Sicherungsverteiler
12 V und 24 V: Für typische Fahrzeug- und Batteriesysteme bis maximal 32 V DC
M5 Schraubanschlüsse: Verschraubte mechanische und elektrische Verbindung
MIDI Hochstromsicherung: Kompakte Streifensicherung für leistungsstärkere Gleichstromkreise
Farbcodierung: Unterschiedliche Sicherungswerte schnell erkennbar
30 mm Lochabstand: Definierte MidiVAL® Bauform
ISO 8820-5: Definiertes Auslöseverhalten der Sicherung
Modular erweiterbar: Mit weiteren passenden MTA Haltern und Sammelschienen kombinierbar

Typische Einsatzbereiche:

PKW und Transporter: Zusatzverbraucher, Nachrüstungen und Versorgungsleitungen
Wohnmobil und Camper: Zusatzbatterien, Ladeleitungen, Ladebooster, Wechselrichter und Bordelektrik
Car-HiFi: Endstufen, Verstärker und Stromverteiler
LKW und Nutzfahrzeuge: Elektrische Zusatzgeräte und 24-V-Bordnetze
Boot und Marine: 12-V- und 24-V-Stromkreise in geeigneten geschützten Einbaubereichen
Batteriesysteme: Hauptleitungen, Verbraucherleitungen, Ladeleitungen und Batterieabgänge
Solartechnik: Batterieseitige Stromkreise von PV- und Inselanlagen
Wechselrichter: Absicherung entsprechend dimensionierter DC-Zuleitungen
Sonderfahrzeuge und Maschinen: Elektrische Verbraucher und Versorgungskreise
Modulare Stromverteiler: Aufbau mehrerer abgesicherter Hochstromkreise

Auslösezeiten der MIDI Sicherungen:

Strom in % des Nennstroms	Minimale Auslösezeit	Maximale Auslösezeit
100 %	360.000 s	unbegrenzt
110 %	14.400 s	unbegrenzt
150 %	90 s	3.600 s
200 %	3 s	100 s
300 %	0,3 s	3 s
500 %	0,1 s	1 s

Hinweis: Die Auslösezeiten wurden bei 23 °C in einem ISO-Prüfmodul ermittelt. Umgebungstemperatur, Eigenerwärmung, Sicherungshalter, Kabelquerschnitt und Einbausituation können das tatsächliche Auslöseverhalten beeinflussen.

Kombinierbare MTA Sicherungshalter:

MidiVAL® 1-fach: 0101499 / 0301499
MegaVAL® 1-fach: 0101498 / 0301498
MegaCompact 1-fach: 0101497 / 0301497

Passende MTA Sammelschienen:

2-fach MidiVAL®: 0301509
2-fach, 1× MidiVAL® / 1× MegaVAL®: 0301252
3-fach MidiVAL®: 0301508
4-fach MidiVAL®: 1600060
5-fach MidiVAL®: 0301227
6-fach, 4× MidiVAL® / 2× MegaVAL®: 0301225
7-fach, 4× MidiVAL® / 3× MegaVAL®: 0301226

Auswahl des passenden Sicherungswertes:

Die Auswahl zwischen 30 A, 40 A, 50 A, 60 A, 70 A, 80 A, 100 A und 125 A muss in erster Linie nach der zulässigen Belastbarkeit der angeschlossenen Leitung erfolgen.

Sicherungswert passend zum Kabelquerschnitt wählen
Leitungslänge und Verlegeart berücksichtigen
Umgebungstemperatur und mögliche Kabelbündelung berücksichtigen
Dauerstrom des Verbrauchers beachten
Kurzzeitige Einschaltströme anhand der Auslösekennlinie berücksichtigen
Belastbarkeit sämtlicher Anschlüsse und weiterer Komponenten beachten

Wichtig: Die Sicherung schützt in erster Linie die angeschlossene Leitung. Ein höherer Sicherungswert darf nicht allein deshalb gewählt werden, weil eine kleinere Sicherung wiederholt auslöst.

Hinweis zu MIDI, Mini-ANL, ANS und ähnlichen Sicherungen:

Die Begriffe MIDI, Mini-ANL, ANS und ähnliche Bezeichnungen werden im Handel teilweise für vergleichbar aufgebaute Hochstrom- und Streifensicherungen verwendet. Abmessungen, Lochabstände und elektrische Kennlinien können jedoch voneinander abweichen.

Die in diesen Sets enthaltenen Sicherungen sind MTA MidiVAL® Sicherungen mit M5-Aufnahmen und 30 mm Lochabstand und passen zum mitgelieferten Sicherungshalter.

Wichtige Hinweise zur Montage:

Elektrische Anlage vor Einbau oder Wartung vollständig spannungslos schalten.
Sicherungswert passend zu Leitung und Verbraucher auswählen.
Sicherung gerade und spannungsfrei auf den M5-Anschlüssen montieren.
Kontaktflächen sauber, trocken und frei von Korrosion halten.
Schraubverbindungen gleichmäßig und fachgerecht anziehen.
Für die Sicherung ist ein Anzugsdrehmoment von 4,5 ± 1 Nm angegeben, sofern der jeweilige Anschluss keine abweichende Vorgabe erfordert.
Leitungen so befestigen, dass keine Zug- oder Hebelkräfte auf Sicherung und Halter übertragen werden.
Aufgrund der Schutzart IP20 nur in entsprechend geschützten Einbaubereichen montieren.
Nach der Installation alle Anschlüsse auf festen Sitz kontrollieren.

Sicherheits- und Warnhinweise:

Nur in geeigneten Gleichstromanlagen bis maximal 32 V DC verwenden.
Einbau und Austausch nur im spannungslosen Zustand durchführen.
Nur einen Sicherungswert verwenden, der zur angeschlossenen Leitung und Anwendung passt.
Ausgelöste Sicherungen niemals überbrücken, reparieren oder durch leitende Gegenstände ersetzen.
Ausgelöste Sicherungen nur durch eine geeignete Sicherung der vorgesehenen Bauform und Stromstärke ersetzen.
Beschädigte, verformte, korrodierte oder thermisch verfärbte Sicherungen und Sicherungshalter nicht weiterverwenden.
Lockere oder verschmutzte Kontakte können erhöhte Übergangswiderstände und starke Erwärmung verursachen.
Der Sicherungshalter besitzt IP20 und ist nicht für einen ungeschützten Einbau in feuchten oder stark verschmutzten Bereichen vorgesehen.

Lieferumfang:

1× MTA MIDI Sicherungshalter, 1-fach, anreihbar, M5, bis 175 A
1× MTA MidiVAL® MIDI Sicherung in ausgewählter Stromstärke

Häufige Fragen:

Welche Sicherungswerte stehen zur Auswahl?

Erhältlich sind 30 A, 40 A, 50 A, 60 A, 70 A, 80 A, 100 A und 125 A. Jede Variante enthält den gleichen anreihbaren MIDI Sicherungshalter und eine MTA MidiVAL® Sicherung in der gewählten Stromstärke.

Ist die Sicherung bereits im Lieferumfang enthalten?

Ja. Jede Variante wird als komplettes Set aus Sicherungshalter und einer passenden MIDI Sicherung geliefert.

Ist das Sicherungshalter Set für 12 V und 24 V geeignet?

Ja. Sicherung und Sicherungshalter sind für Gleichspannungsanlagen bis maximal 32 V DC ausgelegt und eignen sich damit grundsätzlich für entsprechende 12-V- und 24-V-Bordnetze.

Ist der Sicherungshalter anreihbar?

Ja. Der Sicherungshalter besitzt eine modulare, anreihbare Bauform und kann mit weiteren passenden Haltern und Sammelschienen zu einer größeren Sicherungsverteilung kombiniert werden.

Welche Anschlüsse besitzt das Sicherungsset?

Der Sicherungshalter besitzt zwei M5-Schraubanschlüsse. Auch die enthaltenen MidiVAL® Sicherungen besitzen zwei M5-Aufnahmen bei 30 mm Lochabstand.

Wie wähle ich die richtige Sicherungsstärke?

Der Sicherungswert muss vor allem zur zulässigen Strombelastbarkeit der Leitung passen. Zusätzlich sind Leitungslänge, Verlegeart, Umgebungstemperatur sowie Betriebs- und Einschaltstrom des Verbrauchers zu berücksichtigen.

Kann später eine andere Sicherungsstärke eingesetzt werden?

Der Sicherungshalter ist für passende Sicherungen bis maximal 175 A ausgelegt. Eine andere Sicherungsstärke darf jedoch nur eingesetzt werden, wenn Kabelquerschnitt, Leitung, Anschlüsse und sämtliche weiteren Komponenten der Installation dafür ausgelegt sind.

Ist der Sicherungshalter wasserdicht?

Nein. Der Sicherungshalter besitzt die Schutzart IP20 und ist für einen entsprechend geschützten Einbaubereich vorgesehen.
