MEGACOMPACT Sicherung 80A-CAL5 12V 24V M6 Streifensicherung | MTA

MEGACOMPACT Sicherung 80A-CAL5 12V 24V M6 Streifensicherung | MTA

Artikelnummer: 01361
Kategorie: Sicherungen
Hersteller: MTA

Sicherungswert

4,59 €

4,59 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Bewertungen

Die MEGACOMPACT Sicherung von 80 A bis CAL5 schützt Hauptleitungen, Batterieleitungen und leistungsstarke elektrische Verbraucher vor Überstrom und Kurzschluss. MTA gibt für die Reihe rund 30 % weniger Fläche und Volumen an als für eine MegaVAL bei vergleichbarem Strom. Das macht sie überall dort interessant, wo im Verteiler oder bei einer Nachrüstung wenig Platz ist.

Die Sicherung wird mit zwei M6-Schraubanschlüssen in einen MegaCompact-Sicherungshalter eingebaut. Erhältlich sind die Sicherungswerte 80 A, 100 A, 125 A, 150 A, 175 A, 200 A, 225 A, 250 A, 300 A sowie die Baugröße CAL5. Die Farbcodierung ermöglicht eine schnelle Zuordnung des jeweiligen Wertes.

Technische Daten:

Hersteller: MTA
Serie: MegaCompact
Typ: MEGACOMPACT Sicherung, KFZ Hochstromsicherung, Streifensicherung, Schraubsicherung, Batteriesicherung, Schmelzsicherung
Bauform: verschraubbare Streifensicherung, kompakte Ausführung
Sicherungswerte: 80 A bis 300 A sowie CAL5, je nach Auswahl
Nennspannung: 32 V DC
Geeignete Bordnetze: 12 V und 24 V DC
Auslösecharakteristik: träge
Stromart: Gleichstrom DC
Anschluss: 2 Schraubanschlüsse M6
Bohrungsdurchmesser: ca. 6,5 mm
Lochabstand: ca. 42 mm
Abmessungen (L×H×B): ca. 55 × 13 × 7,8 mm, ab 200 A und bei CAL5 ca. 55 × 13 × 8,2 mm
Gehäusematerial: PA66-GF25 (glasfaserverstärktes Polyamid)
Kontaktmaterial: Kupfer
Kontaktbeschichtung: verzinnt
Temperaturbereich: -40 °C bis +125 °C
Norm: ISO 8820-5, Abmessungen bauformbedingt abweichend

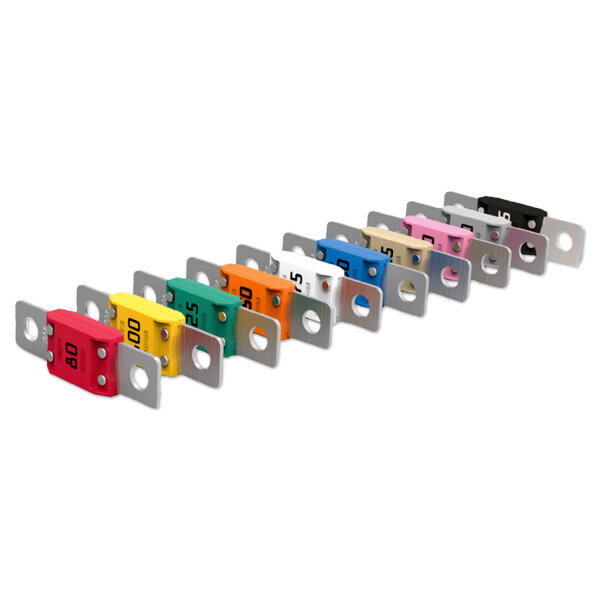

Verfügbare Sicherungswerte:

Sicherungswert	Farbe	Herstellernummer	Dicke
80 A	Rot	0615080 / 0715080	ca. 7,8 mm
100 A	Gelb	0615100 / 0715100	ca. 7,8 mm
125 A	Grün	0615125 / 0715125	ca. 7,8 mm
150 A	Orange	0615150 / 0715150	ca. 7,8 mm
175 A	Weiß	0615175 / 0715175	ca. 7,8 mm
200 A	Blau	0615200 / 0715200	ca. 8,2 mm
225 A	Hellbraun	0615225 / 0715225	ca. 8,2 mm
250 A	Pink	0615250 / 0715250	ca. 8,2 mm
300 A	Grau	0615300 / 0715300	ca. 8,2 mm
CAL5	Schwarz	0615500 / 0715500	ca. 8,2 mm

Eigenschaften:

Kompakte Hochstromsicherung für 12-V- und 24-V-Gleichstromanlagen
Rund 30 % weniger Bauraum als eine MegaVAL bei vergleichbarem Strom
Auswahl von 80 A bis CAL5 für unterschiedliche Leitungen und Verbraucher
Schützt elektrische Stromkreise vor Überlast und Kurzschluss
Verträgt entsprechend ihrer Kennlinie kurzzeitige Stromspitzen, ohne sofort auszulösen
M6-Schraubanschlüsse für eine belastbare mechanische und elektrische Verbindung
42 mm Lochabstand für MegaCompact-Sicherungshalter
Genormte Farbcodierung nach Sicherungswert
Verzinnte Kupferkontakte im glasfaserverstärkten PA66-GF25-Gehäuse
Nach dem Auslösen einfach gegen eine Sicherung gleicher Bauform und gleichen Wertes austauschbar

Anwendungsbereiche:

Beengte Einbausituationen: Verteiler und Nachrüstungen, in denen eine MegaVAL zu groß baut
Wohnmobil und Camper: Zweitbatterieanlagen, Ladebooster, Wechselrichter, Kompressoren und Bordelektrik
Car-HiFi: Endstufen, Leistungsverstärker und zusätzliche Stromverteiler
Lkw und Nutzfahrzeuge: 24-V-Bordnetze, elektrische Zusatzgeräte und Versorgungsleitungen
Land- und Baumaschinen: elektrische Verbraucher, Steuerungen und Anbaugeräte
Boot und Marine: abgesicherte 12-V- und 24-V-Stromkreise in geeigneten geschützten Sicherungshaltern
Batteriesysteme: Ladeleitungen, Verbraucherleitungen und Verbindungen zu Stromverteilern
Insel-Solaranlagen: Niedervolt-Batteriestromkreise bis maximal 32 V DC

Hinweise zur Auswahl und Verwendung:

Der Sicherungswert muss passend zur Leitung und zum angeschlossenen Stromkreis gewählt werden.
Nur für Gleichstromsysteme bis maximal 32 V DC verwenden.
Nur in einem MegaCompact-Sicherungshalter verwenden. Halter für MEGA oder MegaVAL passen wegen des abweichenden Lochabstands nicht.
Vor dem Austausch Bauform, Abmessungen, Lochabstand und Befestigung prüfen.
Vor Montage oder Austausch die Stromversorgung vollständig trennen.
Kontaktflächen müssen sauber, trocken und frei von Korrosion sein.
Eine ausgelöste Sicherung nicht durch einen höheren Sicherungswert ersetzen.

Sicherheits- und Warnhinweise:

Nur bestimmungsgemäß und innerhalb der angegebenen elektrischen Grenzwerte verwenden.
Die Sicherung ersetzt keine fachgerechte Dimensionierung von Leitungen und Stromkreisen.
Nicht für Netzspannung und nicht für Wechselstrom geeignet.
Vor Arbeiten an elektrischen Anlagen Batterie beziehungsweise Stromversorgung trennen.
Beschädigte, verformte oder thermisch verfärbte Sicherungen nicht weiterverwenden.
Sicherung niemals überbrücken, verändern oder manipulieren.
Von Kindern fernhalten.

Lieferumfang:

1 × MEGACOMPACT Sicherung im ausgewählten Sicherungswert

Häufige Fragen:

Welcher Sicherungswert ist der richtige?

Der Sicherungswert richtet sich in erster Linie nach der zulässigen Belastbarkeit der zu schützenden Leitung und dem angeschlossenen Verbraucher. Entscheidend sind Leitungsquerschnitt, Leitungslänge, Verlegeart und Einbausituation. Eine Sicherung darf nicht allein anhand der maximalen Leistung eines Gerätes ausgewählt werden.

Worin unterscheidet sich MegaCompact von MegaVAL?

MegaCompact deckt vergleichbare Ströme ab, braucht dabei aber rund 30 % weniger Fläche und Volumen. Verschraubt wird mit M6 statt M8, der Lochabstand beträgt 42 mm statt 50,8 mm. Die beiden Bauformen sind nicht gegeneinander austauschbar.

Passt die Sicherung in einen MEGA- oder MegaVAL-Halter?

Nein. MegaCompact hat einen eigenen Lochabstand von 42 mm und M6-Anschlüsse. Es wird ein Sicherungshalter für MegaCompact benötigt.

Was bedeutet CAL5?

CAL5 ist keine Ampere-Angabe, sondern eine eigene Baugröße innerhalb der Reihe für besonders hohe Ströme. Im Handel wird sie mit ca. 800 bis 1400 A angegeben. Da CAL5 nicht zu den in ISO 8820-5 festgelegten Nennströmen gehört, sollte der Einsatz immer anhand der konkreten Anlage und der Herstellerangaben geprüft werden.

Sind die Sicherungen für 12V und 24V geeignet?

Ja. Die Baureihe ist für Gleichstromsysteme bis maximal 32 V DC ausgelegt und damit für übliche 12V- und 24V-Bordnetze geeignet.

Produkteigenschaft	Wert
Nennspannung:	32V
Sicherungsformat:	MegaCompact Sicherung
Farbe:	Weiß Rot Blau Grün Gelb Grau Orange Braun Schwarz Rosa
Stromart:	Gleichstrom (DC)
Nennstrom:	200A 225A 175A 150A 125A 300A 100A 80A
Bohrung / Gewinde:	M6
Sicherungswert:	150A 300A 250A 200A 175A 125A 100A 80A 225A
Kontaktmaterial:	Kupfer (Cu)
Kontaktbeschichtung:	Verzinnt (Sn)
Gehäusematerial:	Polyamid (PA)
Sicherungsgröße:	55mm
Produktart:	Sicherung
Auslösestrom:	80A 100A 125A 150A 175A 200A 225A 250A 300A
Versandgewicht:	0,01 kg
Artikelgewicht:	0,01 kg
Inhalt:	1,00 Stück
