MEGA Sicherung 40-500A 12V 24V KFZ M8 Streifensicherung | Littelfuse

MEGA Sicherung 40-500A 12V 24V KFZ M8 Streifensicherung | Littelfuse

Artikelnummer: 00245
Kategorie: Sicherungen
Hersteller: Littelfuse

Sicherungswert

8,99 €

8,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Bewertungen
PDF (1)

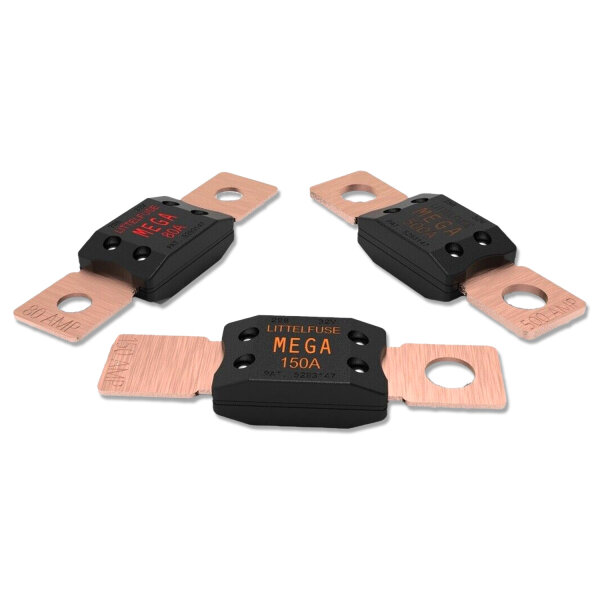

Die MEGA Sicherung von Littelfuse schützt Hauptleitungen, Batterie- und Ladeleitungen sowie leistungsstarke Verbraucher vor Überstrom und Kurzschluss. Erhältlich von 40 A bis 500 A, verschraubt mit zwei M8-Anschlüssen und 50,8 mm Lochabstand, passend für gängige MEGA-Sicherungshalter.

Littelfuse gibt für die Baureihe ein Ausschaltvermögen von 2.000 A bei 32 V DC an und nennt zu jedem Sicherungswert den passenden Leitungsquerschnitt. Die Tabelle unten führt diese Werte zusammen mit Spannungsabfall, Kaltwiderstand und i²t auf.

Technische Daten:

Hersteller: Littelfuse
Serie: MEGA® (298)
Typ: MEGA Sicherung, KFZ Hochstromsicherung, Streifensicherung, Schraubsicherung, Batteriesicherung, Schmelzsicherung
Bauform: verschraubbare Streifensicherung
Nennstrom: 40-500 A, je nach Auswahl
Nennspannung: 32 V DC
Geeignete Bordnetze: 12 V und 24 V DC
Auslösecharakteristik: träge
Ausschaltvermögen: 2.000 A bei 32 V DC
Stromart: Gleichstrom DC
Anschluss: 2 Schraubanschlüsse M8
Bohrungsdurchmesser: ca. 8,64 mm
Lochabstand: ca. 50,8 mm
Abmessungen (L×B×H): ca. 68,58 × 19,05 × 9,9 mm, ab 300 A ca. 68,58 × 19,05 × 10,72 mm
Anzugsdrehmoment: 12 bis 18 Nm
Gehäusematerial: Polyphthalamid (PPA-GF33HS)
Kontaktmaterial: Kupfer
Kontaktbeschichtung: versilbert bei 40 bis 80 A, unbeschichtet ab 100 A
Temperaturbereich: -40 °C bis +125 °C
Norm: ISO 8820-5, ausgenommen 40 A und 60 A

Verfügbare Sicherungswerte:

Nennstrom	Herstellernummer	Leitungsquerschnitt	Spannungsabfall	Kaltwiderstand	i²t	Kontakte
40 A	0298040.ZXB	4 mm²	132 mV	2,510 mΩ	8.700 A²s	versilbert
60 A	0298060.ZXB	6 mm²	119 mV	1,504 mΩ	21.000 A²s	versilbert
80 A	0298080.ZXB	10 mm²	87 mV	0,720 mΩ	21.500 A²s	versilbert
100 A	0298100.ZXEH	16 mm²	87 mV	0,562 mΩ	31.100 A²s	unbeschichtet
125 A	0298125.ZXEH	16 mm²	80 mV	0,423 mΩ	57.800 A²s	unbeschichtet
150 A	0298150.ZXEH	25 mm²	92 mV	0,352 mΩ	100.000 A²s	unbeschichtet
175 A	0298175.ZXEH	25 mm²	86 mV	0,294 mΩ	168.000 A²s	unbeschichtet
200 A	0298200.ZXEH	35 mm²	83 mV	0,257 mΩ	204.000 A²s	unbeschichtet
225 A	0298225.ZXEH	35 mm²	82 mV	0,222 mΩ	257.000 A²s	unbeschichtet
250 A	0298250.ZXEH	50 mm²	82 mV	0,201 mΩ	389.000 A²s	unbeschichtet
300 A	0298300.ZXH	70 mm²	74 mV	0,167 mΩ	315.000 A²s	unbeschichtet
350 A	0298350.ZXH	70 mm²	68 mV	0,138 mΩ	500.000 A²s	unbeschichtet
400 A	0298400.ZXH	70 mm²	64 mV	0,126 mΩ	610.000 A²s	unbeschichtet
450 A	0298450.ZXH	70 mm²	60 mV	0,112 mΩ	1.050.000 A²s	unbeschichtet
500 A	0298500.ZXH	70 mm²	58 mV	0,092 mΩ	2.050.000 A²s	unbeschichtet

Alle Werte aus dem Datenblatt der Baureihe. Der Leitungsquerschnitt ist die Herstellerempfehlung und ersetzt die Auslegung der konkreten Installation nicht. Bei den Werten ab 300 A ist der Spannungsabfall bei 75 % des Nennstroms gemessen.

Auslösezeiten bei Überstrom:

Strom in Prozent des Nennstroms	40 bis 250 A	300 bis 500 A
75 %	-	mindestens 14.400 s
100 %	mindestens 14.400 s	-
135 %	120 s bis 1.800 s	-
200 %	1 s bis 15 s	1 s bis 15 s
350 %	0,3 s bis 5 s	0,5 s bis 5 s
600 %	0,1 s bis 1 s	0,1 s bis 1 s

Bei deutlicher Überlast lösen beide Klassen praktisch gleich schnell aus. Der Unterschied liegt am unteren Ende: für 40 bis 250 A ist der Haltepunkt bei 100 % des Nennstroms angegeben, für 300 bis 500 A bei 75 %. Für leichte Überlast um 135 % macht Littelfuse bei den großen Werten keine Zeitangabe. Für dauerhafte Last sollte dort mit rund 75 % des Nennwerts gerechnet werden.

Eigenschaften:

Hochstromsicherung von 40 A bis 500 A für 12-V- und 24-V-Gleichstromanlagen
Schützt elektrische Stromkreise vor Überlast und Kurzschluss
2.000 A Ausschaltvermögen bei 32 V DC
Leitungsempfehlung je Sicherungswert direkt vom Hersteller, von 4 mm² bis 70 mm²
Verträgt entsprechend ihrer Kennlinie kurzzeitige Stromspitzen, ohne sofort auszulösen
M8-Schraubanschlüsse, Anzugsdrehmoment 12 bis 18 Nm
50,8 mm Lochabstand für gängige MEGA-Sicherungshalter
PPA-GF33HS-Gehäuse, glasfaserverstärkt, von -40 °C bis +125 °C

Anwendungsbereiche:

Batterie und Lichtmaschine: Haupt- und Ladeleitungen
Zweitbatterie: Versorgungsleitungen und Stromverteiler
Wohnmobil und Camper: Bordelektrik, Ladebooster, Wechselrichter und Kompressoren
Car-HiFi: Endstufen, Leistungsverstärker und zentrale Stromverteiler
Lkw und Nutzfahrzeuge: 24-V-Bordnetze und elektrische Zusatzgeräte
Boot und Marine: Bordnetz und Batterieverteilung in geeigneten Haltern
Solar und Speicher: Niedervolt-Batteriestromkreise bis maximal 32 V DC

Hinweise zur Auswahl und Verwendung:

Der Sicherungswert muss passend zur Leitung und zum angeschlossenen Stromkreis gewählt werden.
Nur für Gleichstromsysteme bis maximal 32 V DC verwenden.
Nur in einem geeigneten MEGA-Sicherungshalter verwenden.
Vor dem Austausch Bauform, Abmessungen, Lochabstand und Befestigung prüfen.
Vor Montage oder Austausch die Stromversorgung vollständig trennen.
Schraubverbindungen mit 12 bis 18 Nm anziehen.
Eine ausgelöste Sicherung nicht durch einen höheren Sicherungswert ersetzen, ohne die Ursache geprüft zu haben.

Sicherheits- und Warnhinweise:

Nur bestimmungsgemäß und innerhalb der angegebenen elektrischen Grenzwerte verwenden.
Die Sicherung ersetzt keine fachgerechte Dimensionierung von Leitungen und Stromkreisen.
Nicht für Netzspannung und nicht für Wechselstrom geeignet.
Vor Arbeiten an elektrischen Anlagen Batterie beziehungsweise Stromversorgung trennen.
Beschädigte, verformte oder thermisch verfärbte Sicherungen nicht weiterverwenden.
Sicherung niemals überbrücken, verändern oder manipulieren.
Von Kindern fernhalten.

Lieferumfang:

1 × Littelfuse MEGA Sicherung im ausgewählten Sicherungswert

Häufige Fragen:

Welcher Sicherungswert ist der richtige?

Der Sicherungswert richtet sich nach der zulässigen Belastbarkeit der zu schützenden Leitung und dem angeschlossenen Verbraucher. Die Tabelle oben nennt zu jedem Wert den vom Hersteller empfohlenen Leitungsquerschnitt. Leitungslänge, Verlegeart und Umgebungstemperatur können einen größeren Querschnitt erfordern.

Sind die Sicherungen für 12V und 24V geeignet?

Ja. Die Baureihe ist für Gleichstromsysteme bis maximal 32 V DC ausgelegt und damit für übliche 12V- und 24V-Bordnetze geeignet.

Was unterscheidet die Werte ab 300 A?

Littelfuse führt sie als Short Circuit Protector. Bei deutlicher Überlast lösen sie wie vorgesehen aus, die Zeiten ab 200 % Nennstrom entsprechen denen der kleineren Werte. Spezifiziert ist jedoch ein Haltepunkt bei 75 % statt 100 % des Nennstroms, und für leichte Überlast macht der Hersteller keine Zeitangabe. Für Dauerlast sollte deshalb mit rund 75 % des Nennwerts gerechnet werden.

Warum sind 40 A und 60 A nicht nach ISO 8820-5 gelistet?

Diese beiden Nennströme sind laut Datenblatt nicht in der Norm aufgeführt. Technisch entsprechen sie der übrigen Baureihe, die Norm nennt für die MEGA-Bauform aber erst ab 80 A Werte.

Passt die Sicherung in einen MEGA-Halter?

Sie hat die MEGA-Bauform mit 50,8 mm Lochabstand und M8-Anschlüssen. Da sich Halter je nach Hersteller unterscheiden können, sollten Abmessungen, Lochabstand und Anschlussart vor dem Einbau geprüft werden.

Produkteigenschaft	Wert
Nennspannung:	32V
Sicherungsformat:	MEGA Sicherung
Stromart:	Gleichstrom (DC)
Nennstrom:	125A 500A 225A 175A 150A 300A 250A 200A 100A 80A 60A
Bohrung / Gewinde:	M6 M8
Sicherungswert:	225A 500A 300A 250A 200A 150A 125A 100A 80A 60A 175A
Kontaktmaterial:	Kupfer (Cu)
Entflammbarkeitsklasse:	UL94-HB
Sicherungsgröße:	68.6mm
Produktart:	Sicherung
Kontaktbeschichtung:	Silber (Ag)
Gehäusematerial:	Polyphthalamid (PPA)
Auslösestrom:	50A 60A 80A 100A 125A 150A 175A 200A 225A 250A 300A 500A
Versandgewicht:	0,01 kg
Artikelgewicht:	0,01 kg
Inhalt:	1,00 Stück
