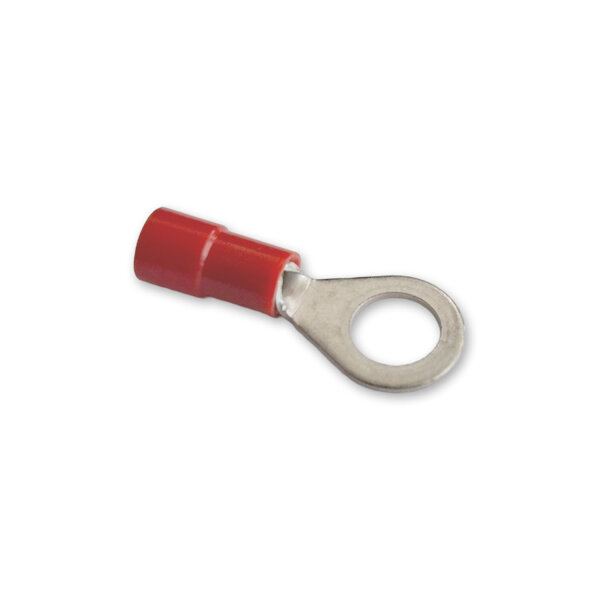

Ringkabelschuh 0,25-1,5mm² M6 isoliert Rot Kabelschuh Kupfer verzinnt

Ringkabelschuh 0,25-1,5mm² M6 isoliert Rot Kabelschuh Kupfer verzinnt

Artikelnummer: 01296
GTIN: 0725844103020
HAN: RKS-M6-025-15
Kategorie: Kabelschuhe / Terminals
Hersteller: Impulse Innovation

0,29 €

0,29 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

Ringkabelschuh 0,25-1,5 mm² M6 | isolierter Crimp-Kabelschuh | Rot | verzinnt

Der isolierte Ringkabelschuh für 0,25-1,5 mm² Kupferleitungen ermöglicht eine sichere Crimpverbindung an M6-Schrauben und Anschlussbolzen. Der geschlossene Ring umschließt den Schraubanschluss vollständig und verhindert, dass sich der Kabelschuh bei einer gelockerten Verschraubung seitlich löst.

Typ: Ringkabelschuh, Crimp-Kabelschuh, Quetschkabelschuh, Schraubanschluss-Kabelschuh
Ausführung: isoliert, aus Kupferblech geformt
Leitungsquerschnitt: 0,25-1,5 mm²
Leitungsgröße: 22-16 AWG
Schraubengröße: M6 / #12
Ringbohrung: 6,2 mm
Anschlussart: Crimpverbindung
Geeigneter Leitertyp: Kupferleiter
Kontaktmaterial: Kupfer
Kontaktoberfläche: verzinnt
Isolationsmaterial: Polyvinylchlorid (PVC)
Isolationsfarbe: Rot
Maximale Nennspannung: 300 V
Maximale Betriebstemperatur: 75 °C
Brandverhalten der Isolierung: selbstverlöschend nach UL 94 V-0
Ausführung gemäß: UL 486 A-B

Abmessungen:

Gesamtlänge: 23,7 mm
Ringbreite: 10 mm
Ringbohrung: 6,2 mm
Länge des isolierten Crimpbereichs: 10,4 mm
Länge der Kontaktfläche: 8,3 mm
Außendurchmesser der Isolierung: 4,2 mm
Innendurchmesser der Anschlusshülse: 1,95 mm
Materialstärke: 0,8 mm

Eigenschaften:

Ringkabelschuh für 0,25-1,5 mm² beziehungsweise 22-16 AWG
Passend für M6-Schrauben und entsprechende Anschlussbolzen
Geschlossene Ringform für einen sicheren Halt am Schraubanschluss
Verzinntes Kupfer für eine zuverlässige elektrische Kontaktierung
Rote PVC-Isolierung zur Kennzeichnung des vorgesehenen Leiterquerschnitts
Isolierter Crimpbereich zum Schutz und zur Stabilisierung des Leitungsanschlusses
Kompakte Bauform für Schraubanschlüsse mit begrenztem Platzangebot
Dauerhafte Verbindung durch fachgerechtes Verpressen mit einer geeigneten Crimpzange

Anwendungsbereiche:

Fahrzeug- und Bordnetzelektrik
Schraubklemmen und Anschlussleisten
Schaltschränke und elektrische Verteilungen
Maschinen- und Anlagenbau
Caravan, Wohnmobil und Boot
Steuerleitungen und elektrische Verbraucher
Werkstatt, Reparatur und Elektroinstallation

Beschreibung:

Dieser Ringkabelschuh für Leitungen von 0,25 bis 1,5 mm² verbindet Kupferleiter mit M6-Schrauben oder Anschlussbolzen. Der geschlossene Ring umschließt die Schraube vollständig und sorgt auch bei mechanischer Belastung für einen sicheren Sitz.

Der Kontakt besteht aus verzinntem Kupfer. Die verzinnte Oberfläche schützt das Kupfer und unterstützt eine dauerhaft zuverlässige elektrische Verbindung. Die rote PVC-Isolierung kennzeichnet den vorgesehenen Querschnittsbereich und schützt den Übergang zwischen Leitung und Kabelschuh.

Der Ringkabelschuh eignet sich für elektrische Anschlüsse in Fahrzeugen, Maschinen, Schaltschränken und Niederspannungsverteilungen. Für eine belastbare Verbindung müssen Leiterquerschnitt, Kabelschuh und Crimpeinsatz zueinander passen.

Montagehinweise:

Spannungsversorgung vor Beginn der Arbeiten vollständig abschalten
Kupferleitung mit 0,25-1,5 mm² Querschnitt passend abisolieren
Einzelne Litzen beim Abisolieren nicht beschädigen oder abtrennen
Abisoliertes Leitungsende vollständig in die Anschlusshülse einführen
Mit einer geeigneten Crimpzange für isolierte Kabelschuhe verpressen
Crimpverbindung anschließend durch eine Zugprobe kontrollieren
M6-Schraube vollständig entfernen und durch die Ringbohrung führen
Ringkabelschuh plan auf der Kontaktfläche positionieren
Schraubverbindung mit dem für den Anschluss vorgesehenen Drehmoment befestigen

Sicherheits- und Warnhinweise:

Elektrische Arbeiten dürfen nur von Personen mit den erforderlichen Fachkenntnissen durchgeführt werden
Eine fehlerhafte Verpressung kann zu erhöhtem Übergangswiderstand, Erwärmung und Ausfall der Verbindung führen
Nur Kupferleitungen und Crimpwerkzeuge verwenden, die für den angegebenen Querschnitt geeignet sind
Beschädigte, gelockerte oder sichtbar überhitzte Kabelschuhe nicht weiterverwenden
Die maximal zulässige Nennspannung von 300 V darf nicht überschritten werden
Die maximale Betriebstemperatur von 75 °C darf nicht überschritten werden
Die zulässige Strombelastung richtet sich nach Leitung, Verlegeart, Anschlussstelle, Umgebungstemperatur und Gesamtsystem
Die PVC-Isolierung ersetzt keinen anwendungsbedingt erforderlichen Berührungs- oder Gehäuseschutz

Lieferumfang:

1× isolierter Ringkabelschuh für 0,25-1,5 mm² / 22-16 AWG, M6, Rot

Häufige Fragen zum Ringkabelschuh:

Für welchen Kabelquerschnitt ist der Ringkabelschuh geeignet?

Der Kabelschuh ist für Kupferleitungen mit 0,25 bis 1,5 mm² beziehungsweise Leitungen der Größe 22-16 AWG vorgesehen.

Für welche Schraubengröße passt der Ringkabelschuh?

Die Ringbohrung misst 6,2 mm und ist für M6-Schrauben beziehungsweise Anschlussbolzen der Größe #12 ausgelegt.

Welche Bedeutung hat die rote Isolierung?

Die rote Farbkennzeichnung steht bei isolierten Crimp-Kabelschuhen für den Querschnittsbereich von 0,25 bis 1,5 mm². Vor dem Crimpen muss der tatsächliche Leitungsquerschnitt dennoch geprüft werden.

Wie wird der Ringkabelschuh am Kabel befestigt?

Die abisolierte Kupferleitung wird vollständig in die Anschlusshülse eingeführt und mit einer passenden Crimpzange für isolierte Kabelschuhe verpresst. Eine Zugprobe dient anschließend zur Kontrolle der Verbindung.

Was ist der Unterschied zwischen Ringkabelschuh und Gabelkabelschuh?

Ein Ringkabelschuh umschließt die Schraube vollständig und kann sich nicht seitlich lösen. Für seine Montage muss die Schraube jedoch vollständig entfernt werden. Ein Gabelkabelschuh kann dagegen seitlich unter eine gelöste Schraube geschoben werden.

Kann der Ringkabelschuh für Aluminiumleitungen verwendet werden?

Nein. Der Ringkabelschuh ist für Kupferleiter vorgesehen. Aluminiumleitungen benötigen dafür geeignete Kabelschuhe und eine darauf abgestimmte Verarbeitung.

Wie hoch darf der Ringkabelschuh elektrisch belastet werden?

Eine pauschale Stromangabe ist nicht möglich. Die zulässige Belastung hängt vom Kabelquerschnitt, der Verlegeart, der Anschlussstelle, der Umgebungstemperatur und der Absicherung des Stromkreises ab.

Produkteigenschaft	Wert
Anschluss:	Ringkabelschuh M6
Farbe:	Rot
Bohrung / Gewinde:	M6
Kontaktmaterial:	Kupfer (Cu)
Kontaktbeschichtung:	Verzinnt (Sn)
Gehäusematerial:	Polyvinylchlorid (PVC)
Isoliert:	Ja
Leiterquerschnitt max.:	1,5mm²
Leiterquerschnitt min.:	0,25mm²
Versandgewicht:	0,00 kg
Artikelgewicht:	0,00 kg
Inhalt:	1,00 Stück
