MEGA Sicherungshalter Set 100A-CAL5 12V 24V M8 wasserdicht MTA

MEGA Sicherungshalter Set 100A-CAL5 12V 24V M8 wasserdicht MTA

Artikelnummer: 01914
HAN: MPV-WP
Kategorie: Streifensicherungssets
Hersteller: MTA

Sicherungswert

Artikel zurzeit vergriffen

Momentan nicht verfügbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

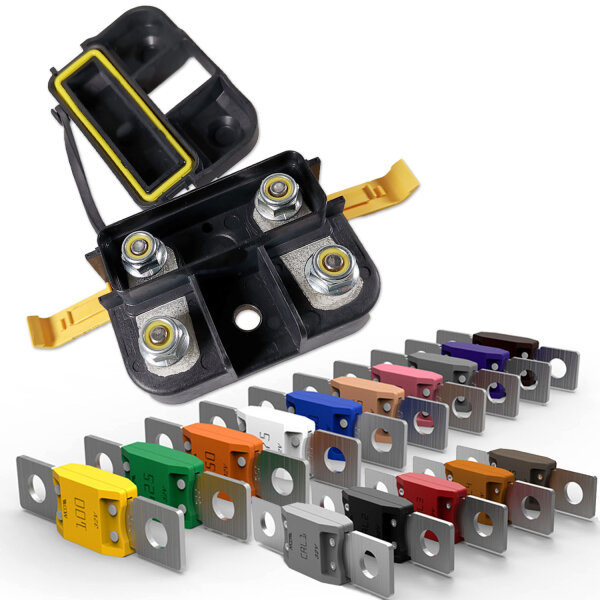

Das Set kombiniert den wasserdichten MTA-Sicherungshalter mit einer MegaVAL und PowerVAL-Sicherung im gewählten Wert. Halter und Sicherung sind aufeinander abgestimmt, es muss also nichts separat auf Lochabstand und Anschlussart geprüft werden.

Der Halter nimmt MegaVAL und PowerVAL-Sicherungen auf und wird über zwei M8-Schraubanschlüsse in den Stromkreis eingebunden. Mehrere Halter lassen sich aneinanderreihen, sodass sich eine kompakte Sicherungsleiste aufbauen lässt. Zur Auswahl stehen die Werte 100 A bis 500 A sowie CAL1 bis CAL5.

Lieferumfang:

1 × MTA Sicherungshalter, wasserdicht, M8, schwarz
1 × MTA MegaVAL und PowerVAL Sicherung im ausgewählten Wert

Technische Daten Sicherungshalter:

Hersteller: MTA
Herstellernummer: 0301152
Nennspannung: 32 V DC
Anschluss: 2 × Schraubanschluss M8
Bauform: einzeln verschraubt, nicht anreihbar
Gehäusematerial: PA66-GF25 (glasfaserverstärktes Polyamid)
Farbe: Schwarz
Schutzart: IP69K
Abmessungen (L×H×B): ca. 91,8 × 69,3 × 47,2 mm

Verfügbare Sicherungen:

Sicherung	Farbe	Herstellernummer	Kontaktmaterial
100 A	Gelb	0601100 / 0701100	Zinklegierung, verzinnt
125 A	Grün	0601125 / 0701125	Zinklegierung, verzinnt
150 A	Orange	0601150 / 0701150	Zinklegierung, verzinnt
175 A	Weiß	0601175 / 0701175	Zinklegierung, verzinnt
200 A	Blau	0601200 / 0701200	Zinklegierung, verzinnt
225 A	Hellbraun	0601225 / 0701225	Zinklegierung, verzinnt
250 A	Pink	0601250 / 0701250	Zinklegierung, verzinnt
300 A	Grau	0601300 / 0701300	Kupfer, verzinnt
400 A	Violett	0601401 / 0701401	Kupfer, verzinnt
500 A	Braun	0601600 / 0701600	Kupfer, verzinnt
CAL1 (400 bis 1000 A)	Grau	0601350 / 0701350	Zinklegierung, verzinnt
CAL2 (400 bis 1200 A)	Schwarz	0601400 / 0701400	Zinklegierung, verzinnt
CAL3 (500 bis 1200 A)	Rot	0601450 / 0701450	Kupfer, verzinnt
CAL4 (600 bis 1200 A)	Braun	0601500 / 0701500	Kupfer, verzinnt
CAL5 (700 bis 1200 A)	Weizengrau	0601700 / 0701700	Kupfer, verzinnt

Was dieses Set auszeichnet:

Aufeinander abgestimmt: Halter und Sicherung passen zusammen, Lochabstand und Anschlussart müssen nicht separat geprüft werden
Wiederverwendbar: derselbe Halter lässt sich später mit einer anderen Sicherung derselben Bauform weiterverwenden
Anreihbar: mehrere Halter ergeben eine kompakte Sicherungsleiste
M8-Schraubanschlüsse: belastbare Verbindung auch bei großen Leitungsquerschnitten
Für 12V und 24V: einsetzbar in Gleichstromsystemen bis maximal 32 V DC
Farbcodierung: jeder Sicherungswert hat eine eigene Kennfarbe

Typische Einsatzbereiche:

Batterie und Zweitbatterie: Absicherung entsprechend dimensionierter Plus- und Versorgungsleitungen
Wohnmobil und Camper: Bordelektrik, Ladebooster, Wechselrichter und Kompressoren
Boot und Marine: Bordnetz, Batterieverteilung und elektrische Verbraucher
Lkw und Nutzfahrzeuge: 24V-Bordnetze, Zusatzgeräte und Versorgungsleitungen
Solar und Speicher: Niedervolt-Batteriestromkreise und DC-Verteilungen
Car-HiFi: Endstufen, Leistungsverstärker und zentrale Stromverteiler
Land- und Baumaschinen: Hauptstromkreise, Steuerungen und leistungsstarke Verbraucher

Beschreibung:

Eine Hochstromsicherung braucht einen Halter, der zur Bauform passt: Lochabstand, Anschlussgewinde und Aufnahme müssen stimmen. Dieses Set nimmt diese Prüfung ab und liefert beides zusammen, den wasserdichten MTA-Halter und die MegaVAL und PowerVAL-Sicherung im gewählten Wert.

Der Halter begrenzt den Stromkreis nicht. Der tatsächlich abgesicherte Wert ergibt sich allein aus der eingesetzten Sicherung. Wird später ein anderer Sicherungswert gebraucht, kann der Halter weiterverwendet und nur die Sicherung getauscht werden, solange die Bauform dieselbe bleibt.

Welcher Sicherungswert erforderlich ist, richtet sich nach dem zu schützenden Stromkreis. Entscheidend sind vor allem Leitungsquerschnitt, zulässige Strombelastbarkeit, Leitungslänge, Verlegeart und Einbausituation. Die Schutzart IP69K erlaubt den Einbau auch dort, wo mit Spritzwasser, Schmutz und Reinigung zu rechnen ist, solange der Deckel geschlossen und die Leitungseinführung abgedichtet ist.

Hinweise zur Auswahl und Verwendung:

Der Sicherungswert muss passend zur Leitung und zum angeschlossenen Stromkreis gewählt werden.
Nur für Gleichstromsysteme bis maximal 32 V DC verwenden.
Die Schutzart IP69K gilt nur bei geschlossenem Deckel und sachgerecht abgedichteter Leitungseinführung.
Vor Montage oder Austausch die Stromversorgung vollständig trennen.
Kontaktflächen müssen sauber, trocken und frei von Korrosion sein.
Schraubverbindungen fest anziehen, ohne Halter oder Sicherung mechanisch zu beschädigen.
Beim Aneinanderreihen mehrerer Halter auf ausreichenden Abstand zu benachbarten Bauteilen und auf Wärmeabfuhr achten.

Sicherheits- und Warnhinweise:

Nur bestimmungsgemäß und innerhalb der angegebenen elektrischen Grenzwerte verwenden.
Das Set ersetzt keine fachgerechte Dimensionierung von Leitungen und Stromkreisen.
Nicht für Netzspannung und nicht für Wechselstrom geeignet.
Vor Arbeiten an elektrischen Anlagen Batterie beziehungsweise Stromversorgung trennen.
Beschädigte, verformte oder thermisch verfärbte Teile nicht weiterverwenden.
Sicherung niemals überbrücken, verändern oder manipulieren.
Von Kindern fernhalten.

Häufige Fragen:

Ist die Sicherung im Set enthalten?

Ja. Geliefert werden der Sicherungshalter und eine MegaVAL und PowerVAL-Sicherung im ausgewählten Wert. Weitere Sicherungen, Kabel oder Anschlussmaterial gehören nicht zum Lieferumfang.

Wodurch ist der Stromkreis abgesichert?

Allein durch die eingesetzte Sicherung. Der Halter stellt die mechanische und elektrische Verbindung her und begrenzt den Wert nicht.

Kann ich später eine andere Sicherung einsetzen?

Ja, solange die Bauform dieselbe bleibt. Vor dem Wechsel sollten Abmessungen, Lochabstand und Anschlussart der neuen Sicherung mit dem Halter verglichen werden.

Lassen sich mehrere Halter kombinieren?

Nicht bei dieser Ausführung. Der Halter dieses Sets wird einzeln verschraubt. Wer mehrere Stromkreise in einer durchgehenden Sicherungsleiste zusammenfassen möchte, braucht den anreihbaren MidiVAL-Halter, bei uns Artikel 01262, oder das Set damit.

Ist das Set für den Einsatz im Freien geeignet?

Dafür ist es gemacht. Der Halter hat die Schutzart IP69K und ein geschlossenes Gehäuse mit verlängertem Deckel. Vorausgesetzt sind ein sicher geschlossener Deckel und eine abgedichtete Leitungseinführung.
