KFZ Relais | 12V | 5-polig | Wechsler | 25A/20A | mit Diode

KFZ Relais | 12V | 5-polig | Wechsler | 25A/20A | mit Diode

Artikelnummer: 00317
GTIN: 0725844102818
HAN: MR-CO-5-12-2025-D
Kategorie: Relais
Hersteller: Impulse Innovation

Artikel zurzeit vergriffen

Momentan nicht verfügbar

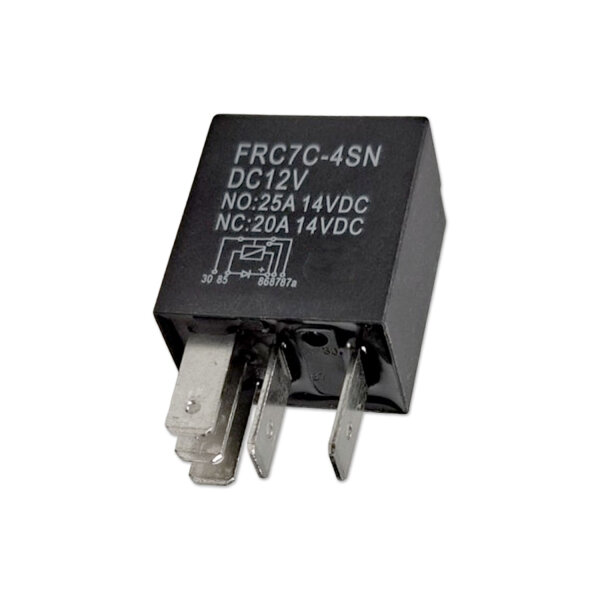

12V KFZ-Wechslerrelais 5-polig 25A/20A mit Diode | FRC7C-4SN

Das 5-polige 12V KFZ-Wechslerrelais ist für einfache Schalt- und Umschaltaufgaben in 12V DC-Systemen vorgesehen. Es kann zum Beispiel in Fahrzeugen, Wohnmobilen, Anhängern, Maschinen oder geschützten 12V-Steuerstromkreisen eingesetzt werden.

Der Wechslerkontakt ermöglicht das Umschalten zwischen zwei Strompfaden. Klemme 30 ist dabei der gemeinsame Kontakt, Klemme 87 der Schließerkontakt und Klemme 87a der Öffnerkontakt. Die integrierte Diode begrenzt Spannungsspitzen an der Relaisspule. Deshalb muss die Spule richtig gepolt angeschlossen werden: Klemme 85 = Minus/Masse, Klemme 86 = Plus/12V DC.

Herstellernummer: FRC7C-4SN
Typ: KFZ-Relais, Leistungsrelais, Umschaltrelais, Wechslerrelais
Relaisfunktion: Wechslerkontakt, 1 Form C, SPDT
Nennspannung: 12V DC
Kontaktbelastbarkeit Schließer: 25A bei 14V DC
Kontaktbelastbarkeit Öffner: 20A bei 14V DC
Max. Schaltspannung: 75V DC
Spulenwiderstand: ca. 96 Ω ±10%
Nennstrom Spule: ca. 124 mA
Leistungsaufnahme Spule: ca. 1,5 W
Kontaktmaterial: Silberlegierung
Kontaktwiderstand: max. 50 mΩ
Ansprechzeit: max. 10 ms
Abfallzeit: max. 7 ms
Betriebstemperatur: -40 °C bis +85 °C
Lagertemperatur: -40 °C bis +155 °C
Schutzart: keine IP-Schutzart angegeben
Ausführung: versiegelte Bauform, mit integrierter Diode
Gewicht: ca. 18,5 g

Eigenschaften:

5-poliges 12V Relais für Bordnetz- und Steuerstromkreise
Wechslerkontakt zum Umschalten zwischen zwei Strompfaden
Schließer- und Öffnerkontakt mit gemeinsamer Eingangsklemme
25A Kontaktbelastbarkeit am Schließerkontakt
20A Kontaktbelastbarkeit am Öffnerkontakt
Integrierte Diode zur Begrenzung von Abschaltspannungsspitzen an der Spule
Standard-Klemmenbelegung mit 85, 86, 30, 87 und 87a
Kompakte Bauform für passende Relaisfassungen, Steckplätze oder individuelle Verdrahtung
Als Ersatzrelais geeignet, wenn Spannung, Kontaktfunktion, Pinbelegung, Bauform, Belastbarkeit und Spulenpolung übereinstimmen

Anwendungsbereiche:

KFZ-Elektrik und 12V Bordnetz
Wohnmobil, Camper, Caravan und Van-Ausbau
Nutzfahrzeuge, Anhänger, Landmaschinen und Baumaschinen
12V-Anwendungen in Booten, sofern das Relais trocken und geschützt verbaut wird
Schalt- und Umschaltfunktionen für Leuchten, Lüfter, Pumpen, Signalgeber oder Zusatzverbraucher
Nachrüstung, Reparatur und Instandsetzung elektrischer 12V-Schaltungen

Beschreibung:

Das 12V KFZ-Wechslerrelais FRC7C-4SN arbeitet mit einer 12V DC-Spule und besitzt einen Wechslerkontakt. Es kann dadurch nicht nur einen Stromkreis ein- oder ausschalten, sondern zwischen zwei Ausgängen umschalten.

Im Ruhezustand ist Klemme 30 mit Klemme 87a verbunden. Wird die Relaisspule angesteuert, schaltet das Relais um und verbindet Klemme 30 mit Klemme 87. Diese Funktion wird häufig genutzt, wenn ein Verbraucher wahlweise getrennt, geschaltet oder auf einen anderen Strompfad gelegt werden soll.

Der Schließerkontakt ist für 25A bei 14V DC ausgelegt. Der Öffnerkontakt darf mit bis zu 20A bei 14V DC belastet werden. Bei Verbrauchern mit erhöhtem Einschaltstrom, zum Beispiel Motoren, Pumpen oder induktiven Lasten, sollte die tatsächliche Belastung passend zur Anwendung geprüft werden.

Die integrierte Diode begrenzt Spannungsspitzen, die beim Abschalten der Relaisspule entstehen können. Das kann Schalter, Steuerleitungen oder elektronische Ansteuerungen entlasten. Durch die Diode ist die Spulenpolung festgelegt: Klemme 85 gehört an Minus/Masse, Klemme 86 an Plus/12V DC.

Kontaktbelegung:

Klemme 85: Spulenanschluss negativ / Masse
Klemme 86: Spulenanschluss positiv / Steuerspannung 12V DC
Klemme 30: gemeinsamer Eingangskontakt / Lastanschluss
Klemme 87: Schließerkontakt, bei angesteuertem Relais mit Klemme 30 verbunden, max. 25A
Klemme 87a: Öffnerkontakt, im Ruhezustand mit Klemme 30 verbunden, max. 20A

Technische Hinweise:

Spulenspannung: 12V DC
Spulenwiderstand: ca. 96 Ω ±10%
Spulenstrom: ca. 124 mA
Leistungsaufnahme: ca. 1,5 W
Isolationswiderstand: min. 100 MΩ bei 500V DC
Spannungsfestigkeit: 500 Vrms für 1 Minute zwischen Spule und Kontakten
Schockfestigkeit: ca. 10 g
Vibrationsfestigkeit: 1,27 mm Doppelamplitude, 10–40 Hz
Luftfeuchtigkeit: 20–85% RH
Mechanische Lebensdauer: ca. 10⁷ Schaltspiele
Elektrische Lebensdauer: ca. 10⁵ Schaltspiele bei Nennlast

Geeignet als Ersatzrelais:

Für 12V DC-Systeme mit 5-poligem Relaisanschluss
Für Relais mit Klemmen 85, 86, 30, 87 und 87a
Für Wechsler-Schaltungen mit Öffner- und Schließerkontakt
Für Anwendungen bis 25A am Schließerkontakt
Für Anwendungen bis 20A am Öffnerkontakt
Für Schaltungen, bei denen ein Relais mit integrierter Diode benötigt wird
Nur passend, wenn Nennspannung, Kontaktfunktion, Pinbelegung, Bauform, Anschlussbild, Kontaktbelastbarkeit und Spulenpolung übereinstimmen

Wichtige Kompatibilitätsprüfung:

Spannung prüfen: Das Relais ist für 12V DC ausgelegt und nicht für 24V-Systeme bestimmt
Pinbelegung vergleichen: 85, 86, 30, 87 und 87a müssen zur vorhandenen Schaltung passen
Kontaktfunktion prüfen: Das Ersatzrelais muss ebenfalls ein Wechslerrelais sein, wenn eine Umschaltfunktion benötigt wird
Kontaktbelastung prüfen: Die benötigte Strombelastbarkeit darf 25A am Schließer und 20A am Öffner nicht überschreiten
Diode beachten: Bei integrierter Diode ist die Polung der Spulenanschlüsse zwingend einzuhalten
Bauform prüfen: Gehäuse, Steckbild und Einbauraum müssen mechanisch passen

Verwendungshinweise:

Nur in 12V DC-Systemen verwenden
Polung beachten: Klemme 85 an Minus/Masse, Klemme 86 an Plus/12V DC anschließen
Kontaktbelastung einhalten: Schließer max. 25A, Öffner max. 20A bei 14V DC
Passende Sicherung verwenden, abgestimmt auf Verbraucher, Leitungslänge und Leitungsquerschnitt
Leitungen ausreichend dimensionieren und gegen Scheuern, Zugbelastung und Hitze schützen
Steckkontakte fest aufschieben und auf sicheren Sitz prüfen
Relais trocken und geschützt montieren, besonders bei Feuchtigkeit, Schmutz oder Vibration
Bei motorischen oder induktiven Lasten die tatsächliche Belastung und mögliche Einschaltströme berücksichtigen
Vor Austausch Anschlussbild vergleichen, besonders bei Relais mit integrierter Diode

Sicherheits- und Warnhinweise:

Montage nur durch fachkundige Personen oder unter fachkundiger Anleitung
Vor Anschluss Spannungsfreiheit sicherstellen
Nicht außerhalb der angegebenen elektrischen und thermischen Grenzwerte betreiben
Nicht bei beschädigtem Gehäuse, verschmorten Kontakten oder lockeren Anschlüssen verwenden
Relais und Steckkontakte fest, trocken und vibrationssicher montieren
Bei sicherheitsrelevanten Fahrzeugfunktionen nur nach fachlicher Prüfung einsetzen
Bei Unsicherheit vorhandenes Relais, Anschlussbild und Schaltplan vor dem Austausch prüfen
Außerhalb der Reichweite von Kindern aufbewahren

Lieferumfang:

1× 12V KFZ-Wechslerrelais, 5-polig, 25A/20A, mit integrierter Diode

Häufige Fragen:

Wofür wird ein 5-poliges 12V KFZ-Relais verwendet?

Ein 5-poliges 12V KFZ-Relais wird zum Schalten oder Umschalten elektrischer Verbraucher in 12V DC-Systemen verwendet. Typische Einsatzbereiche sind Fahrzeugtechnik, Wohnmobiltechnik, Anhänger, Maschinen und einfache Steuerstromkreise.

Was bedeutet Wechslerrelais?

Ein Wechslerrelais besitzt einen gemeinsamen Kontakt, einen Schließerkontakt und einen Öffnerkontakt. Dadurch kann ein Stromkreis je nach Schaltzustand auf einen von zwei Kontakten geschaltet werden.

Welche Funktion haben die Klemmen 85, 86, 30, 87 und 87a?

Die Klemmen 85 und 86 sind die Spulenanschlüsse. Bei diesem Relais gilt: Klemme 85 = Minus/Masse und Klemme 86 = Plus/12V DC. Klemme 30 ist der gemeinsame Lastkontakt. Klemme 87 ist der Schließerkontakt, Klemme 87a der Öffnerkontakt.

Warum hat das Relais eine integrierte Diode?

Die integrierte Diode begrenzt Spannungsspitzen, die beim Abschalten der Relaisspule entstehen können. Wegen dieser Diode muss die Spule richtig gepolt angeschlossen werden.

Kann das Relais als Ersatzrelais verwendet werden?

Ja, wenn Nennspannung, Kontaktfunktion, Pinbelegung, Bauform, Anschlussbild, Kontaktbelastbarkeit und Spulenpolung zum vorhandenen Relais passen.

Ist das Relais für 24V geeignet?

Nein, dieses Relais ist für 12V DC-Systeme ausgelegt. Für 24V-Anwendungen wird ein entsprechend ausgelegtes 24V Relais benötigt.

Wie hoch darf das Relais belastet werden?

Der Schließerkontakt ist bis 25A bei 14V DC belastbar, der Öffnerkontakt bis 20A bei 14V DC. Bei Verbrauchern mit hohem Einschaltstrom sollte die Anwendung zusätzlich geprüft werden.

Produkteigenschaft	Wert
Nennspannung:	12V
Relaisfunktion:	Wechsler Relais (CO)
Stromart:	Gleichstrom (DC)
Nennstrom:	15A
Universelle Kompatibilität:	Ja
Relais Form:	Micro Relais
Spitzenstrom:	25A
Versandgewicht:	0,02 kg
Artikelgewicht:	0,02 kg
Inhalt:	1,00 Stück
