Artikelnummer: 00366
Kategorie: Sicherungen
Hersteller: MTA

Sicherungswert
Menge

0,39 €

0,39 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Bewertungen

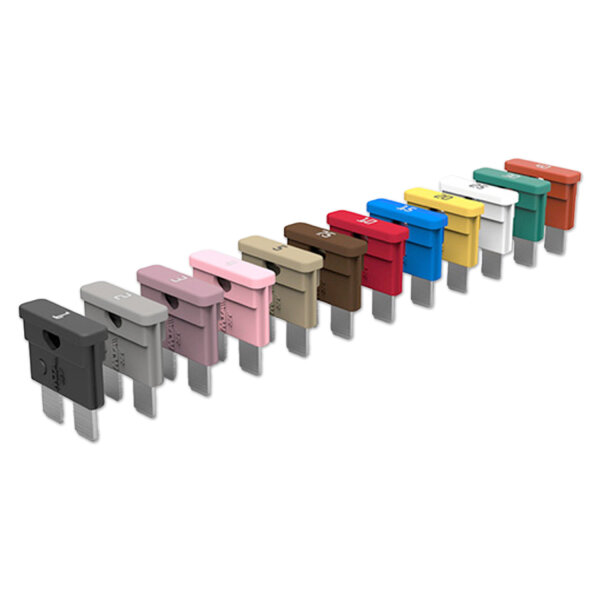

Die UniVAL Flachstecksicherung von MTA ist die klassische Bordnetzsicherung im Standardformat ATO/ATC. Sie wird gesteckt statt verschraubt und schützt einzelne Stromkreise in 12V- und 24V-Anlagen. Verfügbar sind zwölf Werte von 1 A bis 40 A, jeweils einzeln oder als 5er-, 25er- und 100er-Pack.

Technische Daten:

Hersteller: MTA
Serie: UniVAL
Typ: ATO ATC Sicherung, KFZ Flachstecksicherung, Standard Flachsicherung, Autosicherung
Bauform: Flachstecksicherung ATO/ATC, gesteckt
Sicherungswerte: 1, 2, 3, 4, 5, 7,5, 10, 15, 20, 25, 30 und 40 A
Packungsgrößen: 1, 5, 25 oder 100 Stück
Nennspannung: 32 V DC
Geeignete Bordnetze: 12 V und 24 V DC
Ausschaltvermögen: 1.000 A
Stromart: Gleichstrom DC
Gehäusematerial: PBT-GF20 (glasfaserverstärkt)
Kontaktmaterial: Zink
Kontaktbeschichtung: verzinnt
Anschluss: 2 Steckzungen, Rastermaß 6,5 mm
Abmessungen (L×H×B): ca. 19 × 20 × 4,5 mm
Temperaturbereich: -40 °C bis +125 °C
Norm: ISO 8820-3 (Typ C)

Verfügbare Sicherungswerte:

Sicherungswert	Farbe	Herstellernummer	Spannungsabfall	Kaltwiderstand	i²t
1 A	Schwarz	0600380	ca. 105 mV	ca. 88 mΩ	ca. 2 A²s
2 A	Grau	0600390	ca. 142 mV	ca. 50 mΩ	ca. 157 A²s
3 A	Violett	0600400	ca. 135 mV	ca. 32 mΩ	ca. 200 A²s
4 A	Pink	0600401	ca. 126 mV	ca. 22 mΩ	ca. 205 A²s
5 A	Hellbraun	0600410	ca. 119 mV	ca. 17 mΩ	ca. 218 A²s
7,5 A	Braun	0600420	ca. 139 mV	ca. 10 mΩ	ca. 304 A²s
10 A	Rot	0600430	ca. 112 mV	ca. 7,1 mΩ	ca. 320 A²s
15 A	Blau	0600440	ca. 104 mV	ca. 4,7 mΩ	ca. 480 A²s
20 A	Gelb	0600450	ca. 117 mV	ca. 3,5 mΩ	ca. 720 A²s
25 A	Weiß	0600460	ca. 104 mV	ca. 2,6 mΩ	ca. 1.155 A²s
30 A	Grün	0600470	ca. 103 mV	ca. 2,0 mΩ	ca. 1.843 A²s
40 A	Orange	0600375	ca. 101 mV	ca. 1,4 mΩ	ca. 2.880 A²s

Spannungsabfall, Kaltwiderstand und i²t-Wert stammen aus dem Datenblatt der Baureihe. MTA ermittelt den i²t-Wert aus dem Ausschaltvermögens-Test und misst den Kaltwiderstand bei 23 °C.

Eigenschaften:

Standardformat ATO/ATC: passt in die verbreiteten Flachsicherungshalter und Sicherungskästen im Fahrzeugbau
Zwölf Werte von 1 A bis 40 A für unterschiedliche Stromkreise
Genormte Farbcodierung je Sicherungswert, ohne Ausbau ablesbar
1.000 A Ausschaltvermögen nach ISO 8820-3 innerhalb der spezifizierten Einsatzbedingungen
Gesteckt statt verschraubt: Wechsel ohne Werkzeug, keine Kabelschuhe nötig
Vier Packungsgrößen vom Einzelstück bis zum 100er-Pack für den Werkstattvorrat

Anwendungsbereiche:

KFZ-Bordnetz: Absicherung einzelner Verbraucher und Stromkreise im Sicherungskasten
Wohnmobil und Camper: Beleuchtung, Wasserpumpe, Lüfter, Steuergeräte und Verteiler
Anhänger und Nutzfahrzeug: abgesicherte Einzelstromkreise in 12-V- und 24-V-Netzen
Boot und Marine: Niedervolt-Stromkreise in geeigneten geschützten Sicherungshaltern
Werkstatt und Ersatzbedarf: die größeren Packungen als Vorrat für wiederkehrende Wechsel

Hinweise zur Auswahl und Verwendung:

Die Sicherung schützt die Leitung. Der Sicherungswert wird deshalb zur vorhandenen Leitung gewählt und darf deren zulässige Strombelastbarkeit nicht überschreiten.
Nur für Gleichstromsysteme bis maximal 32 V DC. Nicht für Netzspannung oder Wechselstrom.
Vor Einbau oder Austausch die Stromversorgung trennen. Kontaktflächen müssen sauber, trocken und frei von Korrosion sein.
Sicherung niemals überbrücken, verändern oder durch einen höheren Wert ersetzen, ohne die Leitung entsprechend auszulegen.
Vor dem Austausch prüfen, ob der vorhandene Halter für das Standardformat ATO/ATC ausgelegt ist. MINI, MAXI und die verschraubten Formate passen nicht.

Häufige Fragen:

Worin unterscheidet sich UniVAL von MAXI, MIDI und MEGA?

UniVAL ist die Standard-Flachstecksicherung ATO/ATC für einzelne Bordnetzstromkreise, gesteckt und bis 40 A. MaxiVAL ist die größere Flachstecksicherung im MAXI-Format mit 8-mm-Zungen. MidiVAL und MegaVAL sind verschraubte Streifensicherungen für deutlich höhere Ströme. Halter und Einbaumaße sind jeweils verschieden.

Welche Packungsgröße ist die richtige?

Das Einzelstück deckt den gezielten Austausch ab. Die 5er- und 25er-Packungen eignen sich für Ausbauten und Nachrüstungen, in denen mehrere Stromkreise abzusichern sind. Das 100er-Pack ist für Werkstatt und Serienbedarf gedacht.

Passt der Sicherungswert zu meiner Leitung?

Die Sicherung schützt die Leitung, nicht den Verbraucher. Maßgeblich ist die zulässige Strombelastbarkeit der vorhandenen Leitung unter den tatsächlichen Bedingungen: Querschnitt, Länge, Verlegeart, Bündelung und Umgebungstemperatur. Der Sicherungswert wird zu dieser Belastbarkeit gewählt und darf sie nicht überschreiten.

Produkteigenschaft	Wert
Nennspannung:	32V
Sicherungsformat:	Standard Flachstecksicherung
Farbe:	Weiß Schwarz Beige Violett Braun Orange Rot Grün Pink Grau
Stromart:	Gleichstrom (DC)
Nennstrom:	2A 7,5A 5A 4A 3A 1A 40A 30A 25A 20A 15A 10A
Sicherungswert:	15A 20A 40A 30A 1A 2A 3A 4A 5A 7,5A 10A 25A
Sicherungsgröße:	19mm
Produktart:	Sicherung
Auslösecharakteristik:	Träge
Auslösestrom:	1A 2A 3A 4A 5A 7,5A 10A 15A 20A 25A 30A 40A
Versandgewicht:	0,01 kg
Artikelgewicht:	0,01 kg
Inhalt:	1,00 Stück
