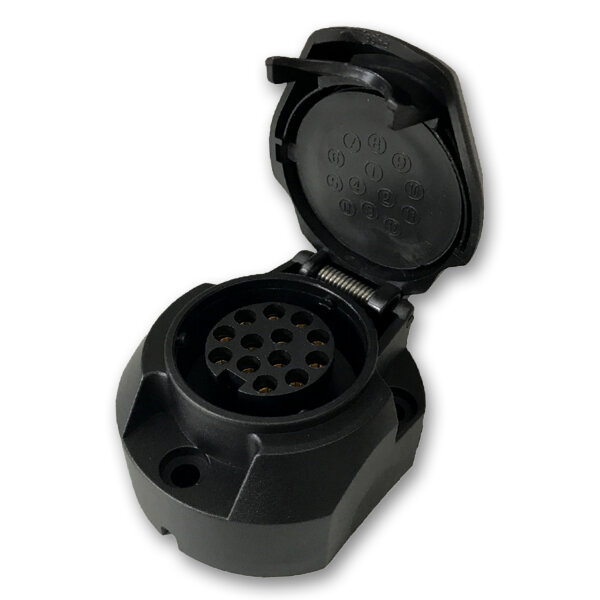

Anhängersteckdose | 13-polig | 12V | 10A | oval
-
Typ: Anhängersteckdose, KFZ-Steckdose, 13-polige Buchse, Anhängeranschluss, Steckverbindung
-
Nennspannung: 12 V
-
Nennstrom: 10 A
-
Anzahl Kontakte: 13
-
Farbe: Schwarz
-
Gehäusematerial: Kunststoff
-
Betriebstemperatur: -20 °C bis +80 °C
-
Schutzart: IP44
-
Anschlussart: Geschraubt
-
Abmessungen (LxBxH): ca. 72 × 62,4 × 50,7 mm
-
Montagebohrung Abstand: ca. 48,8 mm
Eigenschaften:
- 13-polige Steckdose für die sichere Verbindung zwischen KFZ und Anhänger
- Robustes Kunststoffgehäuse in schwarzer Ausführung
- Ideal für 12-Volt-Bordnetze
- Geschraubte Anschlussklemmen für einfache Installation
- Ovales Design mit genormtem Montagebohrungsabstand
- Hitzebeständig von -20 °C bis +80 °C
Anwendungsbereiche:
- Verbindung zwischen PKW, LKW oder Wohnmobil und Anhänger
- Geeignet für Wohnwagen, Transportanhänger, Bootsanhänger
- Ersetzt defekte oder veraltete Anhängersteckdosen
- Verwendbar im privaten sowie gewerblichen Bereich
Beschreibung:
Die 13-polige Anhängersteckdose sorgt für eine zuverlässige elektrische Verbindung zwischen Zugfahrzeug und Anhänger. Ihr robustes Kunststoffgehäuse schützt vor Witterungseinflüssen, während die geschraubten Anschlüsse eine einfache Installation ermöglichen. Mit einer Betriebstemperatur von -20 °C bis +80 °C eignet sich die Steckdose sowohl für den Sommer- als auch Wintereinsatz. Sie erfüllt die Anforderungen moderner Fahrzeuge und Anhänger und bietet durch ihre 13-polige Anschlussmöglichkeit eine verlässliche Signalübertragung für Bremslichter, Blinker, Nebelschlussleuchte und mehr.
Pinbelegung und Funktionen:
| Pin |
Funktion |
| 1 |
Linker Blinker |
| 2 |
Nebelschlussleuchte |
| 3 |
Masse (Ground) |
| 4 |
Rechter Blinker |
| 5 |
Rücklicht, rechte Seite |
| 6 |
Bremslicht |
| 7 |
Rücklicht, linke Seite |
| 8 |
Rückfahrlicht |
| 9 |
+12V Dauerstrom |
| 10 |
+12V über Zündschloss |
| 11 |
Masse für Pin 10 |
| 12 |
Reserviert |
| 13 |
Masse für Pin 9 |
Verwendungshinweise:
- Installation nur durch geschultes Fachpersonal oder in einer KFZ-Werkstatt
- Vor Montage sicherstellen, dass das Bordnetz spannungsfrei ist
- Alle Anschlüsse gemäß Belegungstabelle korrekt verbinden
- Regelmäßige Kontrolle auf Korrosion und Feuchtigkeit empfohlen
- Nur für Fahrzeuge mit 12V-Bordnetz geeignet
Sicherheits & Warnhinweise:
- Die Steckdose ist nicht gegen Hochdruckwasser geschützt – vor Feuchtigkeit schützen
- Montage darf nur bei ausgeschaltetem Bordnetz erfolgen
- Vor dem Verbinden auf Beschädigungen prüfen
- Verbindung nur im stehenden Zustand des Fahrzeugs herstellen
- Keinesfalls an 24V-Systeme oder Netzspannung anschließen
Lieferumfang:
- 1x Anhängersteckdose | 13-polig | 12V | 10A | oval
| Nennspannung: |
12V |
| Farbe: |
Schwarz |
| Stromart: |
Gleichstrom (DC) |
| mit Kabelsatz: |
Nein |
| Anzahl Kontakte: |
13 |
| Versandgewicht: |
0,03 kg
|
| Artikelgewicht: |
0,03 kg
|
| Inhalt: |
1,00 Stück
|
