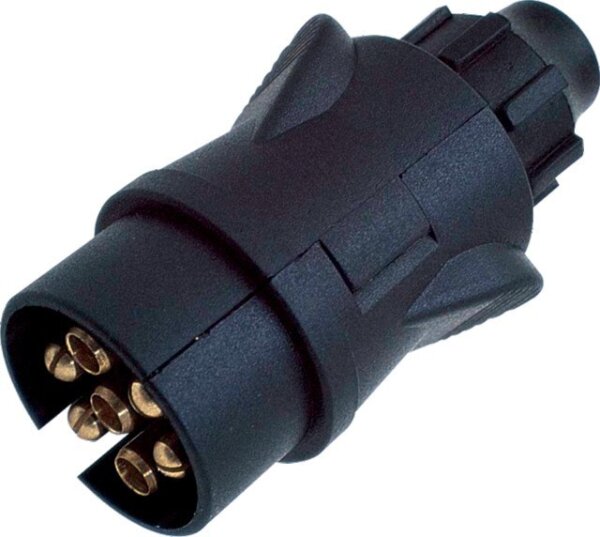

Anhängerstecker AJ.BA SP.82.000 | 7-polig | 12V | 16A | Flachstecker
-
Hersteller: AJ.BA
-
Herstellernummer: SP.82.000
-
Typ: Anhängerstecker, Fahrzeugsteckverbinder, 7-poliger Stecker, ISO-Stecker, Verbindungsstecker
-
Nennspannung: 12V
-
Nennstrom: 16A
-
Anzahl Kontakte: 7
-
Kabelanschluss: Flachstecker 6,3 mm
-
Kontaktmaterial: Messing (CuZn)
-
Gehäusematerial: Polypropylen (PP)
-
Verschluss: Geschraubt
-
Norm: ISO 1724
-
Farbe: Schwarz
-
Maße (LxBxH): ca. 90×45×42 mm
Eigenschaften:
- 7-poliger Anhängerstecker nach ISO 1724 Standard
- Ideal für 12V-Anhängerverkabelung mit bis zu 16A
- Kabelanschluss über 6,3 mm Flachsteckanschlüsse
- Robustes Gehäuse aus schlagfestem Polypropylen (PP)
- Messingkontakte für sichere Übertragung und lange Lebensdauer
- Einfacher Zugang durch verschraubte Gehäusekonstruktion
Anwendungsbereiche:
- PKW- und Nutzfahrzeug-Anhänger
- Caravan, Wohnwagen, Pferdeanhänger
- Landmaschinen- und Bauanhänger
- 12V Bordnetzverbindungen nach ISO-Norm
Beschreibung:
Der AJ.BA SP.82.000 Anhängerstecker ist ein 7-poliger ISO-Stecker, ideal geeignet für die normgerechte Stromverbindung zwischen Zugfahrzeug und Anhänger. Die Kontaktierung erfolgt über 6,3 mm Flachstecker, wodurch der Anschluss besonders einfach und werkzeugfreundlich ist.
Dank des Polypropylengehäuses (PP) ist der Stecker besonders widerstandsfähig gegen Stöße, Feuchtigkeit und äußere Einflüsse. Die Messingkontakte sorgen für eine dauerhafte, verlässliche Verbindung bei 12V und bis zu 16A Strombelastung. Der Gehäuseverschluss ist geschraubt – für sicheren Halt und einfache Wartung.
Kontaktbelegung (ISO 1724):
| Pol |
Funktion |
Kabelfarbe (empfohlen) |
| 1 (L) |
Linker Blinker |
Gelb |
| 2 (54g) |
Rückfahrlicht |
Blau |
| 3 (31) |
Masse |
Weiß |
| 4 (R) |
Rechter Blinker |
Grün |
| 5 (58R) |
Begrenzungs-/Rücklicht rechts |
Braun |
| 6 (54) |
Bremslicht |
Rot |
| 7 (58L) |
Begrenzungs-/Rücklicht links |
Schwarz |
Verwendungshinweise:
- Nur in 12V Gleichstromsystemen verwenden
- Kabel fachgerecht mit 6,3 mm Flachsteckhülsen anschließen
- Vor Montage Stromversorgung abschalten
- Auf festen Sitz der Kontakte achten
- Nur im geschlossenen Zustand betreiben
Sicherheits & Warnhinweise:
- Nur für elektrische Niederspannungsanwendungen geeignet
- Keine Trennung unter Last vornehmen
- Nicht in feuchter oder explosionsgefährdeter Umgebung verwenden
- Montage nur durch qualifiziertes Fachpersonal
- Von Kindern fernhalten – kein Spielzeug!
Lieferumfang:
- 1× AJ.BA 7-poliger Anhängerstecker SP.82.000
