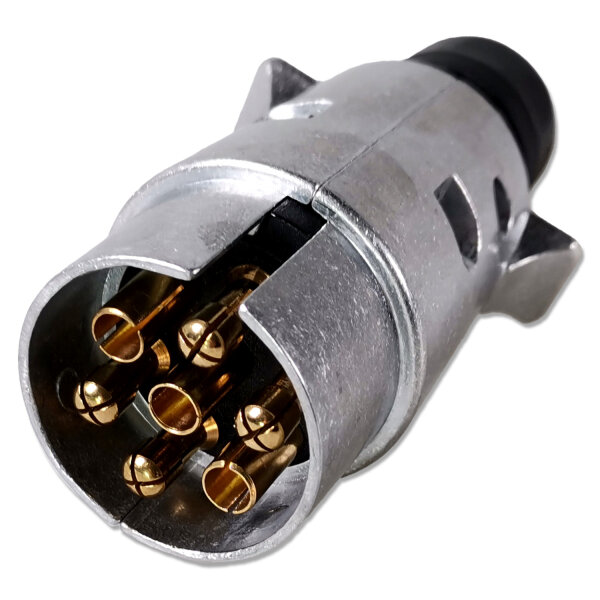

Anhängerstecker | 7-polig | 12V | 16A | Aluminium
-
Typ: Anhängerstecker, 7-poliger ISO-Stecker, Fahrzeugsteckverbinder, Zugfahrzeug-Anschluss, Metallstecker
-
Nennspannung: 12V
-
Nennstrom: 16A
-
Anzahl Kontakte: 7
-
Kabelanschluss: Schraubklemmen
-
Kontaktmaterial: Messing (CuZn)
-
Gehäusematerial: Aluminium
-
Verschluss: Schraubdeckel mit Zugentlastung
-
Norm: ISO 1724
-
Farbe: Silber / Metallisch
-
Maße (LxBxH): ca. 95×48×42 mm
Eigenschaften:
- Robuster 7-poliger Anhängerstecker aus Aluminiumdruckguss
- Nach ISO 1724 für 12V-Anwendungen mit bis zu 16A
- Innenliegende Schraubanschlüsse für sichere Verbindung
- Metallgehäuse mit Schraubdeckel und integrierter Zugentlastung
- Witterungsbeständig, stoßfest und langlebig
Anwendungsbereiche:
- PKW-Anhänger und Nutzfahrzeuge
- Caravan, Wohnwagen, Pferdeanhänger
- Landwirtschaftliche Fahrzeuge
- Verbindungen gemäß ISO 1724
Beschreibung:
Der 7-polige Anhängerstecker aus Aluminium ist besonders widerstandsfähig gegen mechanische Belastung und Witterungseinflüsse. Mit genormter Kontaktbelegung nach ISO 1724 eignet sich der Stecker hervorragend für standardisierte 12V-Verbindungen zwischen Fahrzeug und Anhänger.
Das solide Aluminiumgehäuse mit Schraubdeckel und Zugentlastung sorgt für eine langlebige Verbindung auch unter anspruchsvollen Bedingungen. Die Schraubklemmen im Inneren ermöglichen eine sichere Verdrahtung für bis zu 16A Stromstärke.
Kontaktbelegung (ISO 1724):
| Pol |
Funktion |
Kabelfarbe (empfohlen) |
| 1 (L) |
Linker Blinker |
Gelb |
| 2 (54g) |
Rückfahrlicht |
Blau |
| 3 (31) |
Masse |
Weiß |
| 4 (R) |
Rechter Blinker |
Grün |
| 5 (58R) |
Begrenzungs-/Rücklicht rechts |
Braun |
| 6 (54) |
Bremslicht |
Rot |
| 7 (58L) |
Begrenzungs-/Rücklicht links |
Schwarz |
Verwendungshinweise:
- Nur in 12V Gleichstromsystemen verwenden
- Kabel sauber abisolieren und in die Schraubklemmen einführen
- Stromzufuhr vor der Montage unterbrechen
- Zugentlastung korrekt anziehen, um Kabelbruch zu vermeiden
- Deckel nach Anschluss wieder sicher verschrauben
Sicherheits & Warnhinweise:
- Nur für elektrische Niederspannungsanwendungen geeignet
- Keine Trennung unter Last
- Nicht in feuchter oder explosionsgefährdeter Umgebung verwenden
- Montage nur durch qualifiziertes Fachpersonal
- Von Kindern fernhalten – kein Spielzeug!
Lieferumfang:
- 1× 7-poliger Anhängerstecker mit Aluminiumgehäuse
